Мы производим крепления для стеклянных козырьков
|
|

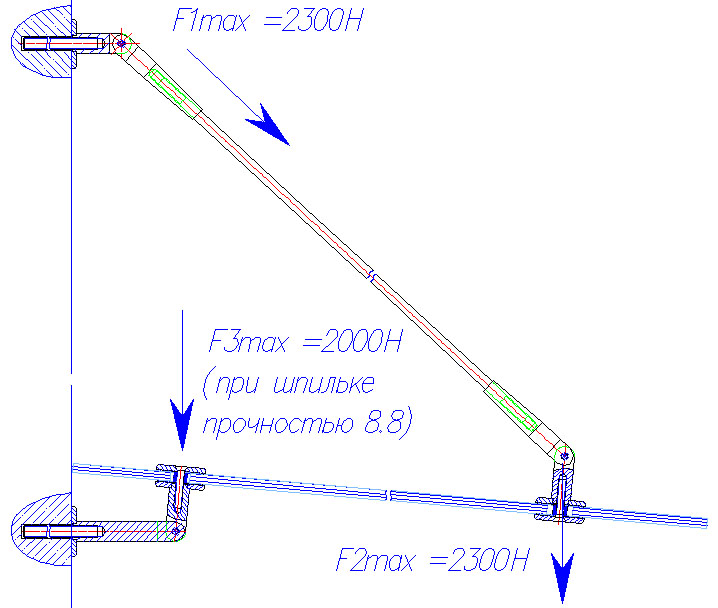

Прочность фурнитуры для стеклянного козырька серии РСК-10 ограничивается прочностью следующих элементов:
Резьбой тетивы – М10 (срез резьбы),
Резьбы крепёжных винтов М8 (разрыв тела винта, срез резьбы).
Срез штифта диаметром 8 мм.
Изгиб шпильки М12, закрепленной в стене на химический анкер. Для расчёта принята прочность шпильки прочностью 8.8.
Исходя из прочности данных элементов, рабочая нагрузка на одну точку крепления стекла – 2000 ньютон (200 кг).
Применением шпильки прочностью 10.9 или 12.9 можно повысить рабочую нагрузку до 2,3 кН (230 кг).
Для упрощения проектирования козырьков мы свели все требования в таблицу. Вам не потребуется производить расчёты на прочность.
Проектирование козырьков из закалённого стекла осуществлять строго в соответствии с параметрами, указанными в таблице в соответствии со снеговым районом места установки козырька по СП 20.13330.2016 «СНиП 2.01.07–85* Нагрузки и Воздействия». Коэффициент надежности для снеговой нагрузки следует принимать равным 1,4. Расчетное значение нагрузки следует определять как произведение её нормативного значения на коэффициент надёжности по нагрузке.

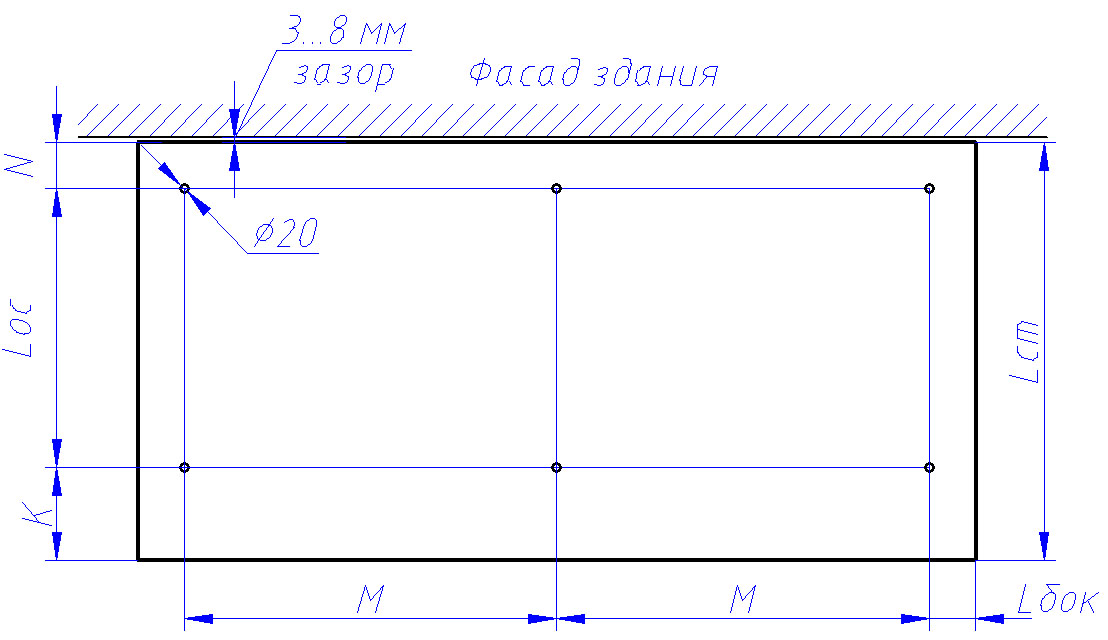

Параметры выбора длин тетивы
|
Снеговой район |
Нормативное значение веса снегового покрова, кН/м.кв. |
Толщина |
L cm |
L ос, мм, max |
М max, мм |
Lбок max, мм |
K max, мм |
N, мм |
|
1 |
0,5 |
6+6 |
1700 |
1300 |
1300 |
300 |
300 |
100 |
|
2 |
1 |
6+6 |
1700 |
1300 |
1300 |
300 |
300 |
100 |
|
3 |
1,5 |
6+6 |
1200 |
900 |
1300 |
300 |
300 |
100 |
|
6+6 |
1300 |
950 |
1200 |
300 |
300 |
100 |
||
|
8+8 |
1400 |
1000 |
1000 |
300 |
300 |
100 |
||
|
4 |
2 |
8+8 |
1200 |
900 |
1000 |
200 |
250 |
100 |
|
8+8 |
1300 |
950 |
900 |
250 |
250 |
100 |
||
|
5 |
2,5 |
8+8 |
1200 |
900 |
900 |
200 |
200 |
100 |
|
6 |
3 |
10+10 |
1000 |
700 |
900 |
150 |
200 |
100 |
В случае необходимости увеличения размера "М" необходимо использовать опорные (поддерживающие) конструктивные элементы. Для более подробной информации обращайтесь к нам за консультацией (контакты).
|
|
Прочность фурнитуры для стеклянного козырька серии РСК-14 ограничивается прочностью следующих элементов:
Резьбой тетивы – М14 (срез резьбы),
Резьбы крепёжных винтов М12 (разрыв тела винта, срез резьбы).
Срез штифта диаметром 10 мм.
Изгиб шпильки М16, закрепленной в стене на химический анкер. Для расчёта принята прочность шпильки прочностью 8.8.
Исходя из прочности данных элементов, рабочая нагрузка на одну точку крепления стекла – 4200 ньютон (420 кг).
ВНИМАНИЕ!!! При проектировании и установке стеклянных козырьков с использованием любого типа фурнитуры использовать ТОЛЬКО закалённое стекло!!!
Проектирование козырьков из закалённого стекла осуществлять строго в соответствии с параметрами, указанными в таблице в соответствии со снеговым районом места установки козырька по СП 20.13330.2016 «СНиП 2.01.07–85* Нагрузки и Воздействия». Коэффициент надежности для снеговой нагрузки следует принимать равным 1,4. Расчетное значение нагрузки следует определять как произведение её нормативного значения на коэффициент надёжности по нагрузке.
|
Снеговой район |
Нормативное значение веса снегового покрова, кН/м.кв. |
Толщина |
L cm |
L ос, мм, max |
М max, мм |
Lбок max, мм |
K max, мм |
N, мм |
|
1 |
0,5 |
6+6 |
1700 |
1300 |
1300 |
300 |
300 |
100 |
|
2 |
1 |
6+6 |
1700 |
1300 |
1300 |
300 |
300 |
100 |
|
3 |
1,5 |
8+8 |
1700 |
1300 |
1300 |
300 |
300 |
100 |
|
4 |
2 |
8+8 |
1700 |
1300 |
1300 |
300 |
300 |
100 |
|
5 |
2,5 |
8+8 |
1600 |
1250 |
1200 |
200 |
250 |
100 |
|
6 |
3 |
10+10 |
1500 |
1200 |
1100 |
150 |
200 |
100 |
В случае необходимости увеличения размера "М" необходимо использовать опорные (поддерживающие) конструктивные элементы. Для более подробной информации обращайтесь к нам за консультацией (контакты).
|
Город |
Снеговой район по карте 1 приложения Е (только для населённых пунктов, которых нет в приложении К) |
Нормативное значение веса снегового покрова Sg на 1 м.кв, кН/м.кв (по приложению К или таблице 10.1) |
Ветровой район (по карте 2 приложения Е) |
Нормативное ветровое давление w₀, кПа (по таблице 11.1) |
|
Ангарск |
— |
1,05 |
3 |
0,38 |
|
Арзамас |
— |
1,6 |
1 |
0,23 |
|
Артём |
2 |
1 |
4 |
0,48 |
|
Архангельск |
— |
1,8 |
2 |
0,3 |
|
Астрахань |
— |
0,4 |
3 |
0,38 |
|
Ачинск |
— |
1,25 |
3 |
0,38 |
|
Балаково |
3 |
1,5 |
3 |
0,38 |
|
Балашиха |
3 |
1,5 |
1 |
0,23 |
|
Барнаул |
|
1,55 |
3 |
0,38 |
|
Батайск |
2 |
1 |
3 |
0,38 |
|
Белгород |
— |
1,55 |
2 |
0,3 |
|
Бийск |
— |
2,15 |
3 |
0,38 |
|
Благовещенск |
— |
0,5 |
2 |
0,3 |
|
Братск |
— |
1,25 |
2 |
0,3 |
|
Брянск |
— |
1,6 |
1 |
0,23 |
|
Великие Луки |
— |
1,1 |
1 |
0,23 |
|
Великий Новгород |
— |
1,55 |
1 |
0,23 |
|
Владивосток |
2 |
1 |
4 |
0,48 |
|
Владимир |
— |
1,85 |
1 |
0,23 |
|
Владикавказ |
— |
0,65 |
4 |
0,48 |
|
Волгоград |
— |
1 |
3 |
0,38 |
|
Волжский (Волгогр. обл.) |
— |
1 |
3 |
0,38 |
|
Волгодонск |
— |
0,85 |
3 |
0,38 |
|
Вологда |
— |
1,65 |
1 |
0,23 |
|
Воронеж |
— |
1,55 |
2 |
0,3 |
|
Грозный |
— |
0,45 |
4 |
0,48 |
|
Дербент |
1 |
0,5 |
5 |
0,6 |
|
Дзержинск |
4 |
2 |
1 |
0,23 |
|
Димитровград |
— |
2,05 |
2 |
0,3 |
|
Екатеринбург |
— |
1,35 |
1 |
0,23 |
|
Елец |
— |
1,35 |
2 |
0,3 |
|
Жуковский |
3 |
1,5 |
1 |
0,23 |
|
Златоуст |
— |
1,85 |
2 |
0,3 |
|
Иваново |
— |
1,7 |
1 |
0,23 |
|
Ижевск |
— |
2,15 |
1 |
0,23 |
|
Йошкар-Ола |
— |
1,8 |
1 |
0,23 |
|
Иркутск |
— |
1,05 |
3 |
0,38 |
|
Казань |
— |
2,3 |
2 |
0,3 |
|
Калининград |
— |
0,8 |
2 |
0,3 |
|
Каменск-Уральский |
— |
1,25 |
2 |
0,3 |
|
Калуга |
— |
1,9 |
1 |
0,23 |
|
Камышин |
— |
1,15 |
3 |
0,38 |
|
Кемерово |
— |
1,8 |
3 |
0,38 |
|
Киров |
— |
2,1 |
1 |
0,23 |
|
Киселёвск |
— |
1,6 |
3 |
0,38 |
|
Ковров |
— |
1,6 |
1 |
0,23 |
|
Коломна |
— |
1,45 |
1 |
0,23 |
|
Комсомольск-на-Амуре |
— |
1,25 |
3 |
0,38 |
|
Копейск |
— |
1,2 |
2 |
0,3 |
|
Красногорск |
3 |
1,5 |
1 |
0,23 |
|
Краснодар |
— |
1,1 |
4 |
0,48 |
|
Красноярск |
— |
1,35 |
3 |
0,38 |
|
Курган |
— |
1,3 |
2 |
0,3 |
|
Курск |
— |
1,25 |
2 |
0,3 |
|
Кызыл |
— |
0,5 |
3 |
0,38 |
|
Ленинск-Кузнецкий |
4 |
2 |
3 |
0,38 |
|
Липецк |
— |
1,5 |
2 |
0,3 |
|
Люберцы |
3 |
1,5 |
1 |
0,23 |
|
Магадан |
— |
1,35 |
5 |
0,6 |
|
Магнитогорск |
— |
1,3 |
2 |
0,3 |
|
Майкоп |
— |
0,9 |
4 |
0,48 |
|
Махачкала |
— |
0,6 |
5 |
0,6 |
|
Миасс |
— |
1,1 |
2 |
0,3 |
|
Москва |
— |
1,45 |
1 |
0,23 |
|
Мурманск |
— |
3,2 |
4 |
0,48 |
|
Муром |
— |
1,55 |
1 |
0,23 |
|
Мытищи |
3 |
1,5 |
1 |
0,23 |
|
Набережные Челны |
— |
2,25 |
2 |
0,3 |
|
Находка |
2 |
1 |
5 |
0,6 |
|
Невинномысск |
— |
0,75 |
4 |
0,48 |
|
Нефтекамск |
— |
2,05 |
2 |
0,3 |
|
Нефтеюганск |
— |
1,8 |
1 |
0,23 |
|
Нижневартовск |
— |
2,3 |
1 |
0,23 |
|
Нижнекамск |
— |
2,1 |
2 |
0,3 |
|
Нижний Новгород |
— |
2,1 |
1 |
0,23 |
|
Нижний Тагил |
— |
1,5 |
1 |
0,23 |
|
Новокузнецк |
— |
1,8 |
3 |
0,38 |
|
Новокуйбышевск |
— |
1,6 |
3 |
0,38 |
|
Новомосковск |
— |
1,45 |
1 |
0,23 |
|
Новороссийск |
1 |
0,5 |
6 |
0,73 |
|
Новосибирск |
— |
1,6 |
3 |
0,38 |
|
Новочебоксарск |
— |
1,95 |
1 |
0,23 |
|
Новочеркасск |
— |
0,85 |
3 |
0,38 |
|
Новошахтинск |
— |
0,8 |
3 |
0,38 |
|
Новый Уренгой |
— |
2,55 |
3 |
0,38 |
|
Ногинск |
3 |
1,5 |
1 |
0,23 |
|
Норильск |
— |
2,4 |
4 |
0,48 |
|
Ноябрьск |
5 |
2,5 |
1 |
0,23 |
|
Обнинск |
3 |
1,5 |
1 |
0,23 |
|
Одинцово |
3 |
1,5 |
1 |
0,23 |
|
Омск |
— |
1,35 |
2 |
0,3 |
|
Орёл |
— |
1,4 |
2 |
0,3 |
|
Оренбург |
— |
1,25 |
3 |
0,38 |
|
Орехово-Зуево |
3 |
1,5 |
1 |
0,23 |
|
Орск |
— |
1,2 |
3 |
0,38 |
|
Пенза |
— |
1,45 |
2 |
0,3 |
|
Первоуральск |
— |
1,4 |
1 |
0,23 |
|
Пермь |
— |
1,95 |
1 |
23 |
|
Петрозаводск |
— |
1,7 |
2 |
0,3 |
|
Петропавловск-Камчатский |
— |
4,1 |
7 |
0,85 |
|
Подольск |
3 |
1,5 |
1 |
0,23 |
|
Прокопьевск |
— |
1,6 |
3 |
0,38 |
|
Псков |
— |
1,3 |
1 |
0,23 |
|
Ростов-на-Дону |
— |
0,85 |
3 |
0,38 |
|
Рубцовск |
— |
1 |
3 |
0,38 |
|
Рыбинск |
— |
2 |
1 |
0,23 |
|
Рязань |
— |
1,55 |
1 |
0,23 |
|
Салават |
— |
2,45 |
3 |
0,38 |
|
Самара |
— |
1,6 |
3 |
0,38 |
|
Санкт-Петербург |
— |
1,3 |
2 |
0,3 |
|
Саранск |
— |
1,6 |
2 |
0,3 |
|
Саратов |
— |
1,4 |
3 |
0,38 |
|
Северодвинск |
— |
2,25 |
2 |
0,3 |
|
Серпухов |
— |
1,5 |
1 |
0,23 |
|
Смоленск |
— |
1,6 |
1 |
0,23 |
|
Сочи |
2 |
1 |
3 |
0,38 |
|
Ставрополь |
— |
0,95 |
4 |
0,48 |
|
Старый Оскол |
— |
1,55 |
2 |
0,3 |
|
Стерлитамак |
— |
2,2 |
3 |
0,38 |
|
Сургут |
— |
1,8 |
1 |
0,23 |
|
Сызрань |
— |
1,55 |
3 |
0,38 |
|
Сыктывкар |
— |
2,45 |
1 |
0,23 |
|
Таганрог |
— |
0,85 |
3 |
0,38 |
|
Тамбов |
— |
1,4 |
2 |
0,3 |
|
Тверь |
— |
1,6 |
1 |
0,23 |
|
Тобольск |
— |
1,55 |
1 |
0,23 |
|
Тольятти |
— |
1,65 |
3 |
0,38 |
|
Томск |
— |
2,15 |
3 |
0,38 |
|
Тула |
— |
1,5 |
1 |
0,23 |
|
Тюмень |
— |
1,6 |
1 |
0,23 |
|
Улан-Удэ |
— |
0,45 |
3 |
0,38 |
|
Ульяновск |
— |
1,4 |
2 |
0,3 |
|
Уссурийск |
— |
0,7 |
4 |
0,48 |
|
Уфа |
— |
2,45 |
2 |
0,3 |
|
Ухта |
— |
2,15 |
2 |
0,3 |
|
Хабаровск |
— |
1,1 |
3 |
0,38 |
|
Хасавьюрт |
— |
0,65 |
4 |
0,48 |
|
Химки |
3 |
1,5 |
1 |
0,23 |
|
Чебоксары |
— |
1,95 |
1 |
0,23 |
|
Челябинск |
— |
1,2 |
2 |
0,3 |
|
Череповец |
— |
1,85 |
1 |
0,23 |
|
Чита |
— |
0,4 |
2 |
0,3 |
|
Шахты |
— |
0,8 |
3 |
0,38 |
|
Щёлково |
3 |
1,5 |
1 |
0,23 |
|
Электросталь |
3 |
1,5 |
1 |
0,23 |
|
Энгельс |
— |
1,4 |
3 |
0,38 |
|
Элиста |
— |
0,7 |
3 |
0,38 |
|
Южно-Сахалинск |
— |
3,85 |
6 |
0,73 |
|
Ярославль |
— |
1,8 |
1 |
0,23 |
|
Якутск |
— |
0,7 |
1 |
0,23 |
