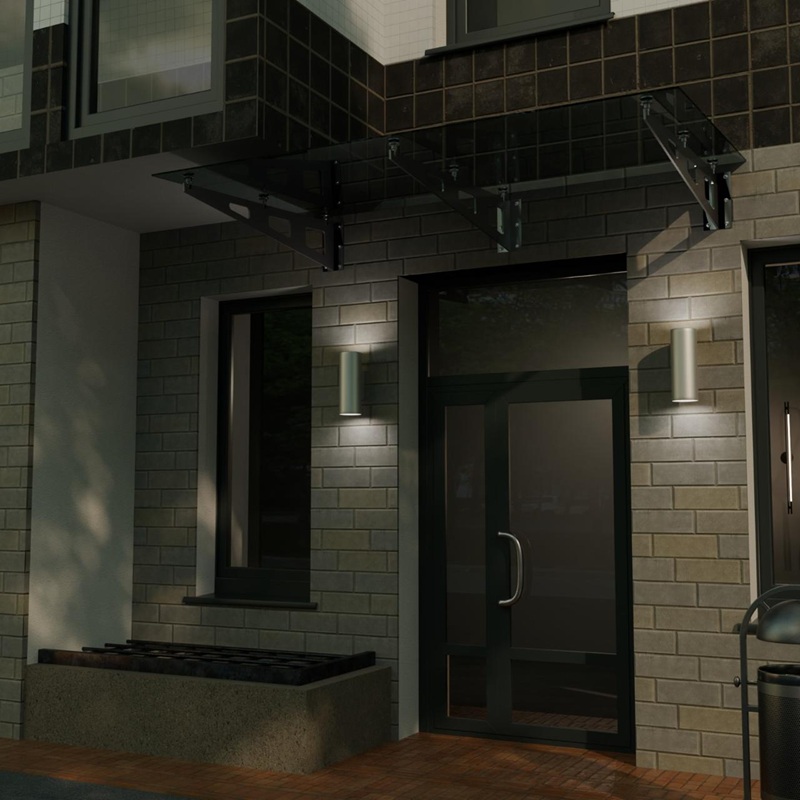

Мы производим крепления для стеклянных козырьков

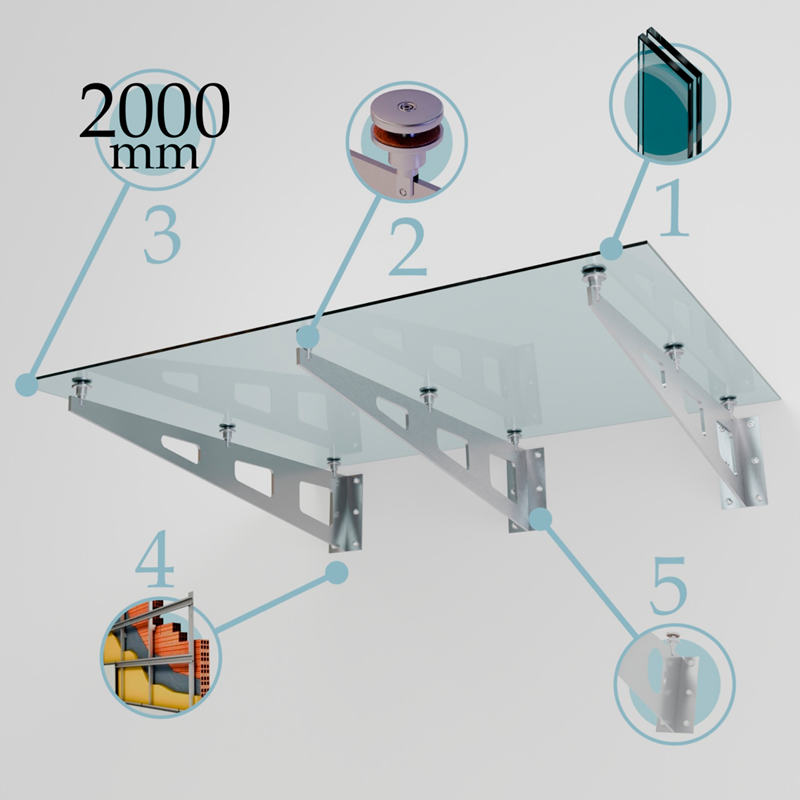

1. Варианты покрытия: стекло закалённое, триплекс закалённый, монолитный поликарбонат.
2. Регулировка держателей стекла по высоте.
3. Максимальный вылет козырька - 2000 мм.
4. Возможен монтаж на вентилируемый или мокрый утеплённый фасад.
5. Крепёжные элементы из нержавеющей стали входят в комплект.

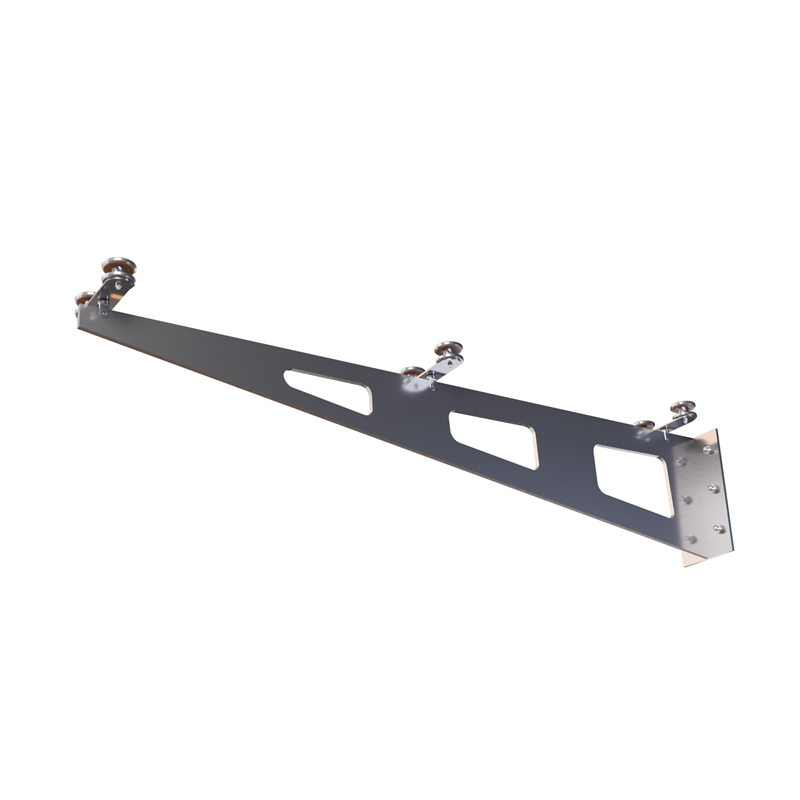

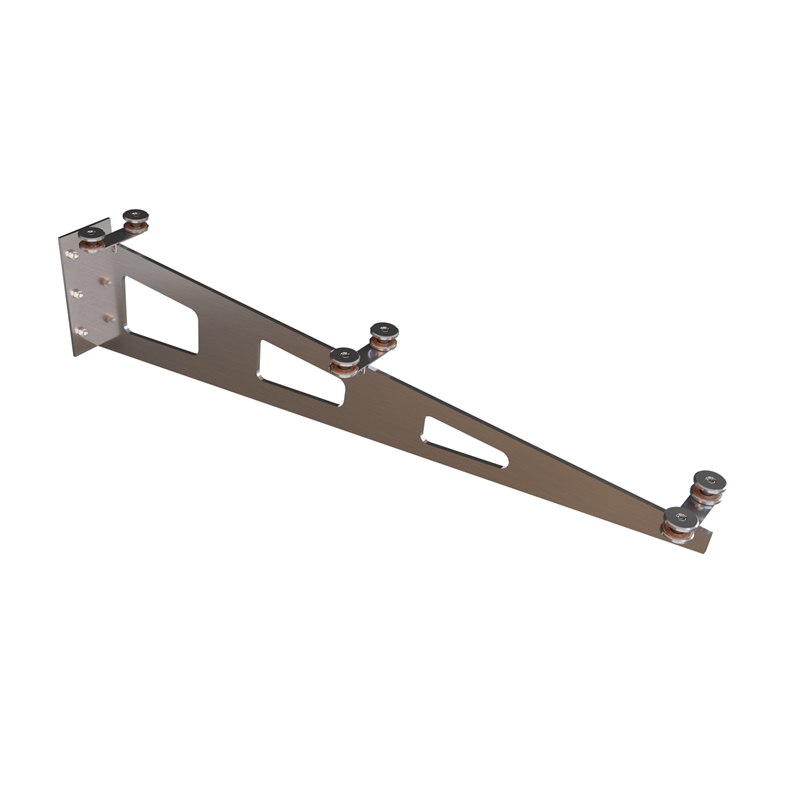

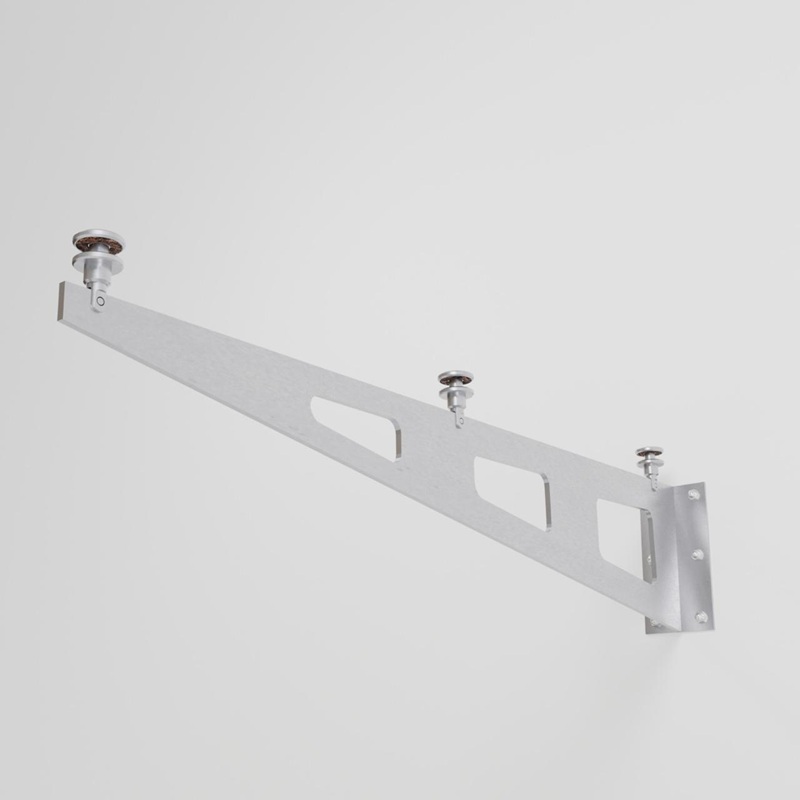

Артикул: КСП 2000/304 Р
Цена опт: 36 000 рублей
Цена розница: 42 000 рублей
Сдвоенное консольное крепление позволяет закрепить торцы сразу двух стёкол. Это в свою очередь, позволяет архитектору не ограничиваться длиной стекла, а заказчику сэкономить финансовые средства
Артикул: КСП-Д 2000/304 Р
Цена опт: 39 000 рублей
Цена розница: 45 000 рублей
Скачать консоль КСП 2000/304 Р (тип 5) в формате DWG
Скачать консоль КСП 2000/304 Р (тип 5) в формате PDF
Протокол испытаний консоли КСП 2000/304 Р (тип 5)
Максимальное расстояние между консолями в таблице определено исходя из прочности стекла и способности одной консоли выдержать вес стекла и равномерно распределённую снеговую нагрузку с коэффициентом надёжности 1,4.
При расчёте нагрузки на консоли козырька следует учитывать не только собственный вес стекла и снеговые нагрузки, но и ветровые нагрузки и внезапную мгновенную нагрузку от динамического удара, например от схода с кровли снега с наледью или падения сосулек.
Требования по назначению нагрузок, воздействий и их сочетаний на козырьки содержатся в СП 20.13330.2016 «СНиП 2.01.07–85* Нагрузки и Воздействия».

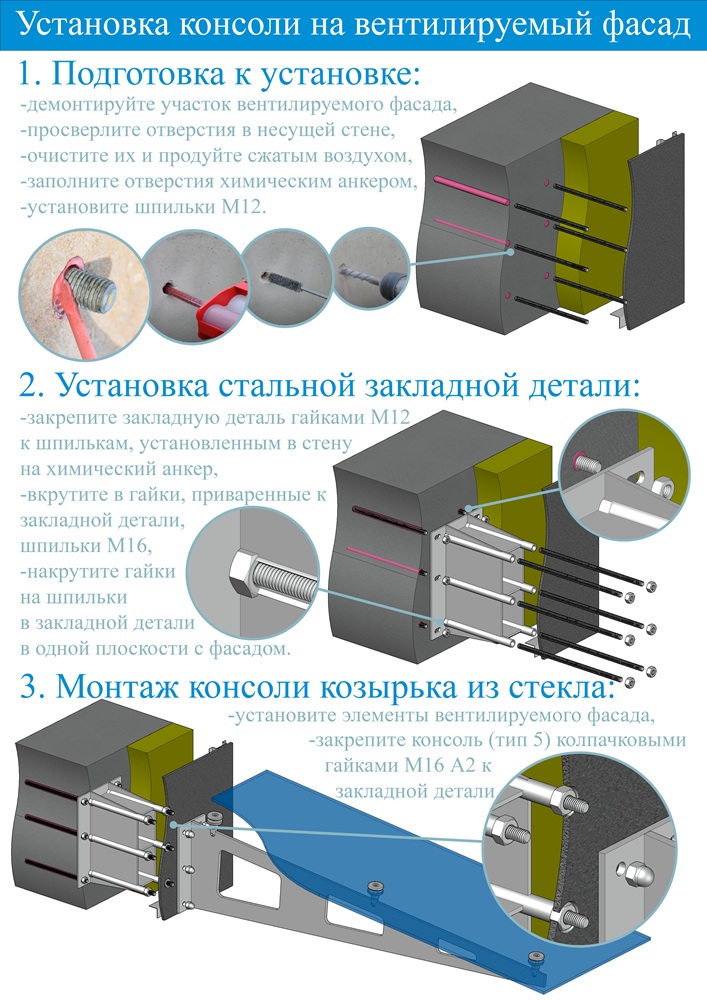

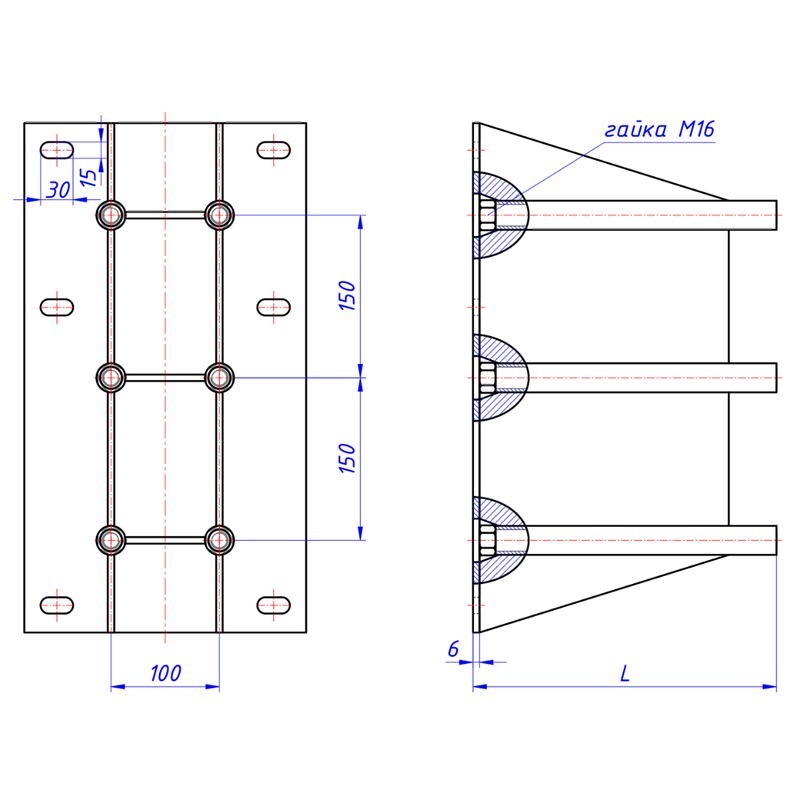

В случае установки консолей на навесной вентилируемый фасад необходимо использовать закладные кронштейны. Наша организация конструирует и изготавливает их под заказ, учитывая несущую способность основания, а также относ НВФ от несущей стены. Стоимость закладного кронштейна составляет от 4200 до 6800 рублей.
На рисунке изображён примерный конструктив. Итоговый конструктив может существенно отличаться
