Методы крепления стеклянных козырьков на стоечно-ригельный витраж
Установка стеклянного козырька на стоечно-ригельные системы фасады сопряжена рядом трудностей:
- небольшое расстояние между стеклопакетами (как правило, оно не превышает 20 мм)
- давление на стеклопакет (и его последующее разрушение) в случае сверления стойки насквозь и установки монтажной шпильки без применения дополнительных компонентов, которые предотвращают осевое движение шпильки при возникновении нагрузки, направленной в сторону фасада.
- появление “мостика холода” в случае сверления стойки насквозь и установки монтажной шпильки.
Нашей организацией разработаны и стандартизированы три основных вида крепления стеклянного козырька на стоечно-ригельные фасады.
Вариант 1. Сверление фасада насквозь. Используется система РСК-10. Подробнее
Достоинства:
- Низкая стоимость варианта (нет необходимости в кондукторах);
- Возможность установки фурнитуры на любом этапе строительства, даже когда монтаж фасада полностью завершён.
- возможность установки на любой тип стоек любого производителя.
Недостатки:
- необходим инструмент для установки заклёпок-гаек (в случае их установки).
- необходим доступ к торцу стойки со стороны помещения.
- наличие мостика холода.
- слабая несущая способность системы
Как это делается
- В соответствии с монтажной схемой размечаем расположение шпилек М12.
- Сверлим в соответствии с разметкой отверстие диаметром 5-7 мм. Необходимо просверлить декоративную крышку, прижимную планку, термомост, стойку в месте установки термомоста.
- Сверлим насквозь все компоненты сверлом 12,5 – 13 мм. Для предупреждения повреждения стеклопакета лучше снять декоративную крышку, прижимную планку, удалить бутиловую ленту и сверлить термомост и стойку, обезопасив торцы стеклопакета мягким материалом.
- В торце стойки со стороны помещения рассверливаем отверстие диаметром 16 мм и устанавливаем “заклёпку-гайку”.
- Со стороны улицы вкручиваем шпильку М12.
- Со стороны помещения закручиваем декоративную нержавеющую колпачковую гайку М12.
- При наличии возможности, частично удаляем термомост и устанавливаем резьбовую втулку, обрезав её по длине на нужный размер.
Внимание. При установке резьбовой втулки гайко-заклёпку М12 допускается не устанавливать. И наоборот, при установке гайко-заклёпки М12 допускается не устанавливать резьбовую втулку. Однако, конструкция будет работать лучше, если установить и гайко-заклёпку и резьбовую втулку.
В случае, если термомост вспененный, установка резьбовой втулки обязательна.
Вариант 2. Установка кондуктора КДС 155. Используется система РСК-10. Подробнее
|

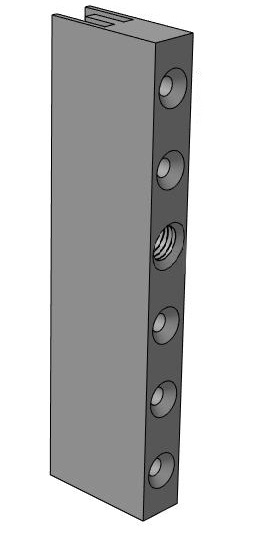

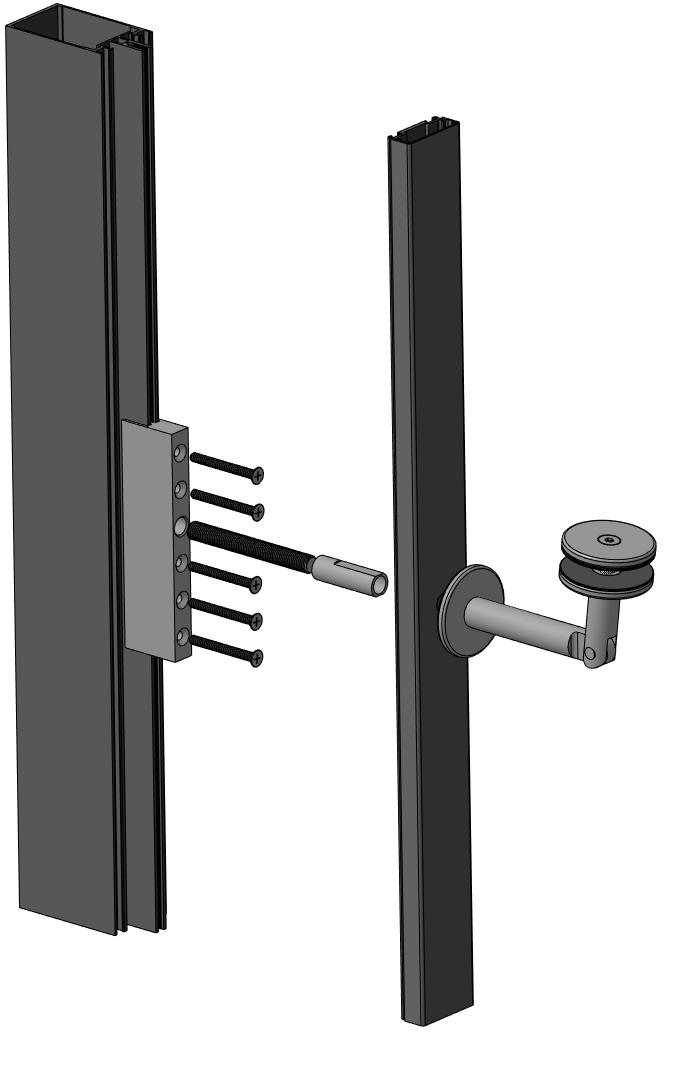

Кондуктор КДС 155
|
|
Артикул
|
Цена, руб.
|
|
КДС 155/Ст3
|
2900
|
|
КДС 155/304
|
3600
|
Кондуктор КДС 155 подходит для всех стоечно-ригельных систем, имеющихся на рынке.
Толщина стекла - от 10 до 16мм.
Вылет стекла козырька - до 1300мм.
В артикулах буквы и цифры Ст3 (304) - материал (окрашенная чёрная сталь или нержавеющая сталь AISI 304).
В комплектацию кондуктора входит:
- Втулка резьбовая нержавеющая – 1 шт.
- Шпилька М12 А2 (длина 80мм) – 1 шт.
- Саморез 5,5х60 А2 DIN 7982 – 5 шт.
Конструкторская документация на кондуктор в формате PDF
Схема применения кондуктора в формате DWG

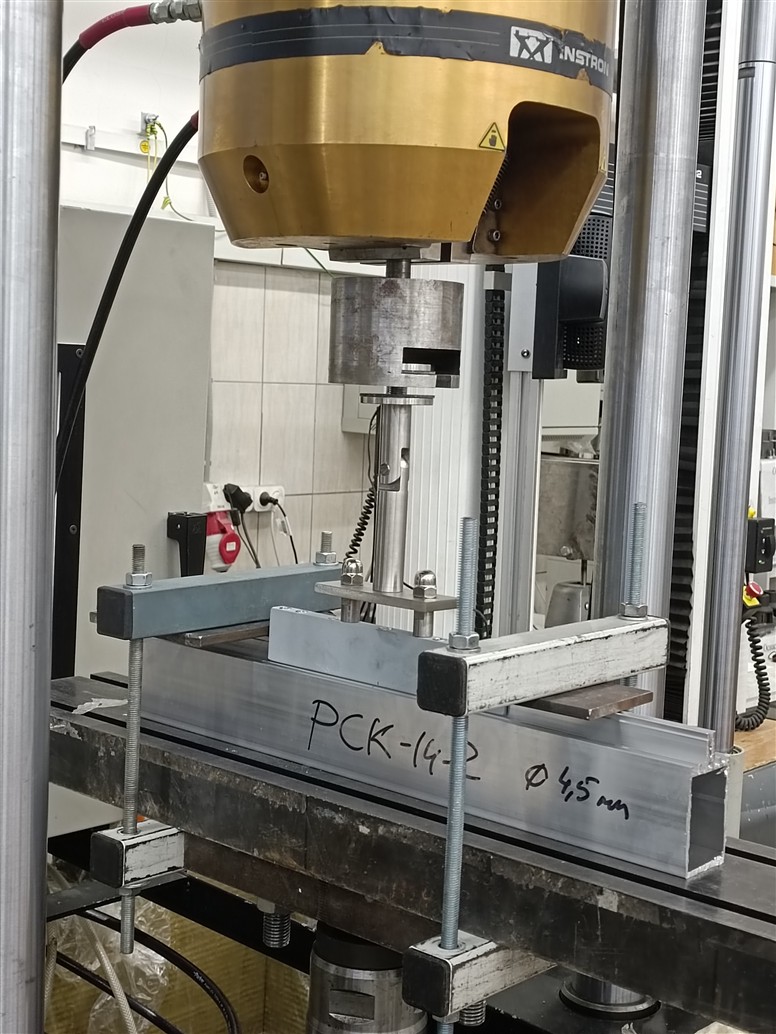

Протокол испытаний кондуктора
|

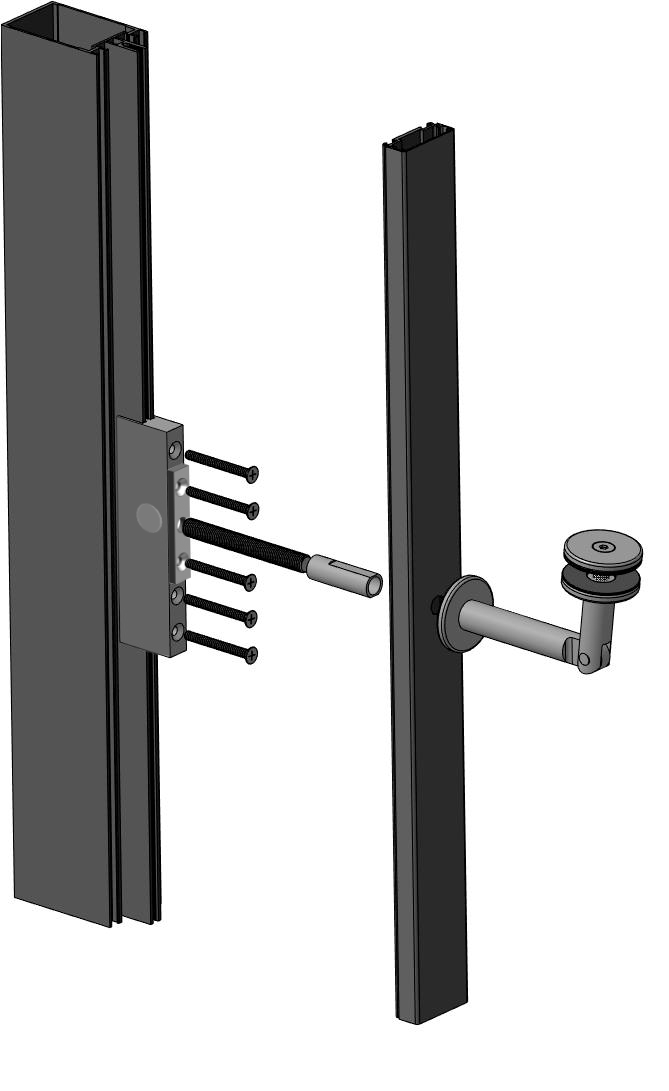

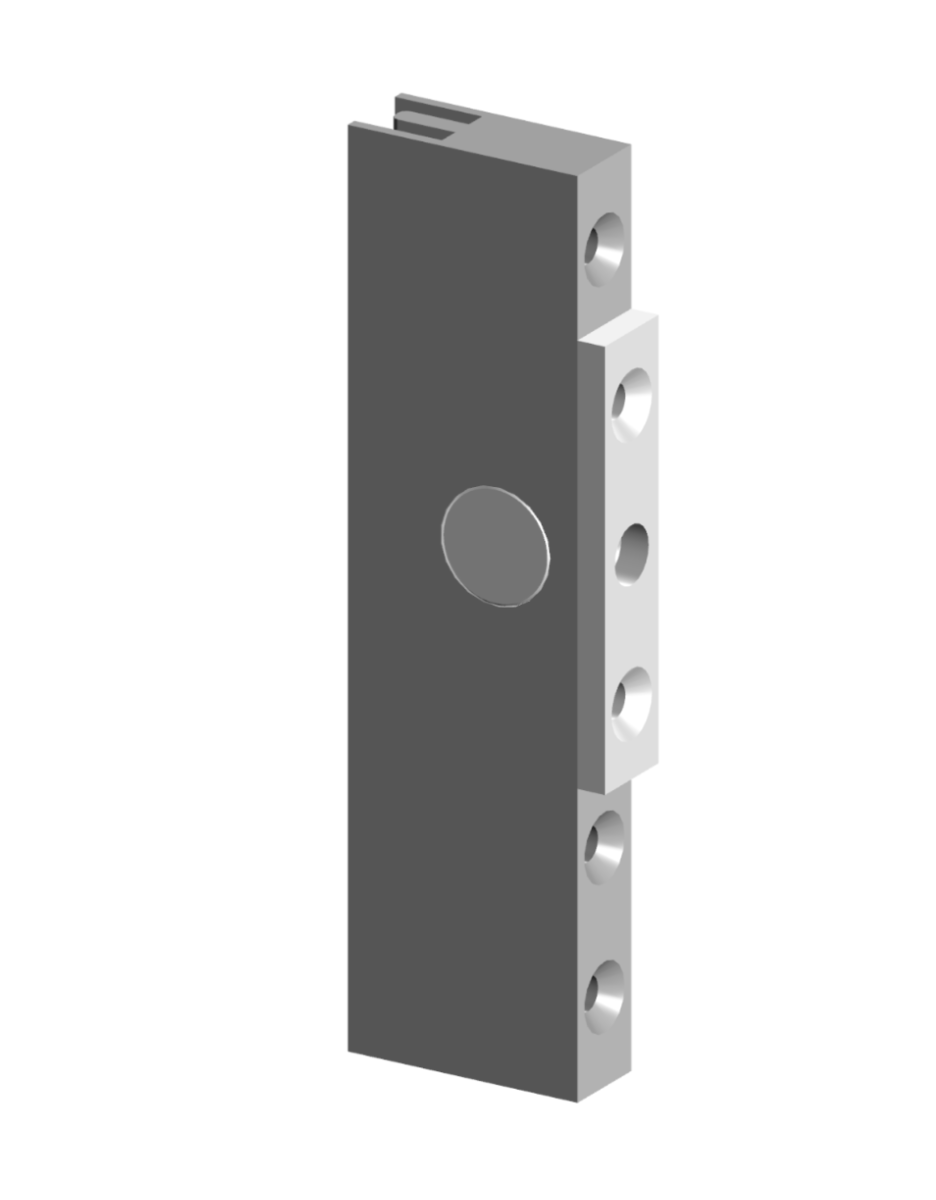

Кондуктор КДС 155/AL
|
|
Артикул
|
Цена, руб.
|
|
КДС 155/AL
|
2500
|
Кондуктор КДС 155/AL из алюминиевого сплава с цилиндрической вставкой из нержавеющей стали AISI 304 подходит для всех стоечно-ригельных систем, имеющихся на рынке.
Толщина стекла - от 10 до 16мм.
Вылет стекла козырька - до 1300мм.
В комплектацию кондуктора входит:
- Пластина из AISI 304 – 1 шт.
- Втулка резьбовая нержавеющая – 1 шт.
- Шпилька М12 А2 (длина 80мм) – 1 шт.
- Саморез 5,5х70 А2 DIN 7982 – 5 шт.
Конструкторская документация на кондуктор в формате PDF
Протокол испытаний кондуктора
Вариант 3. Установка кондуктора КДС 260. Используется система РСК-14. Подробнее
|

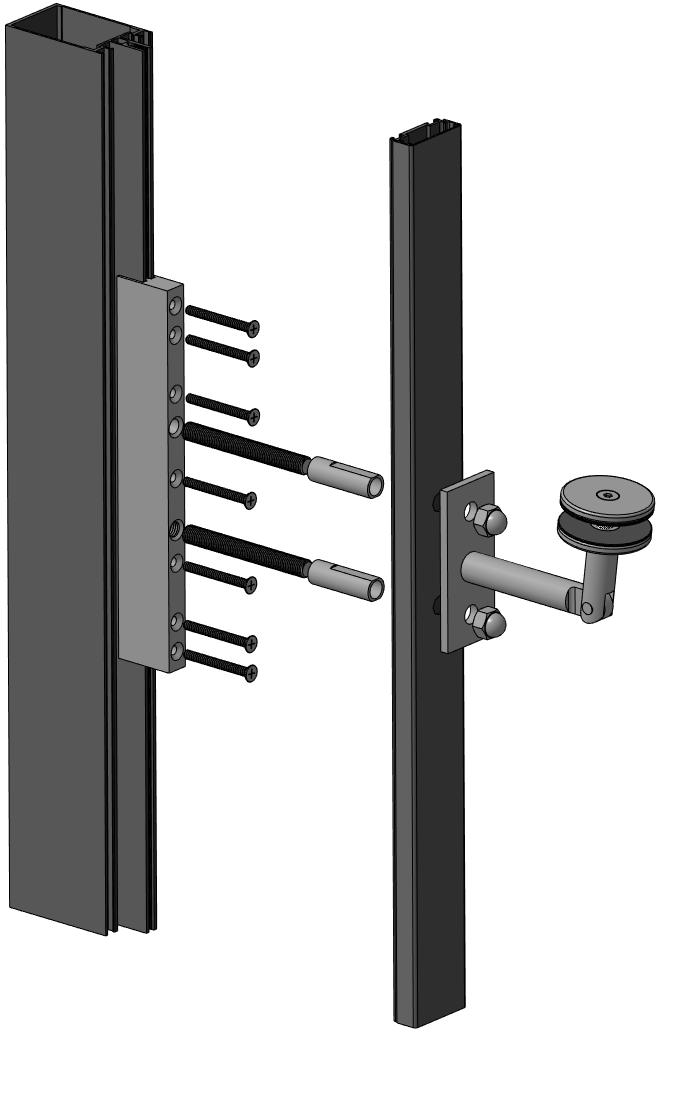

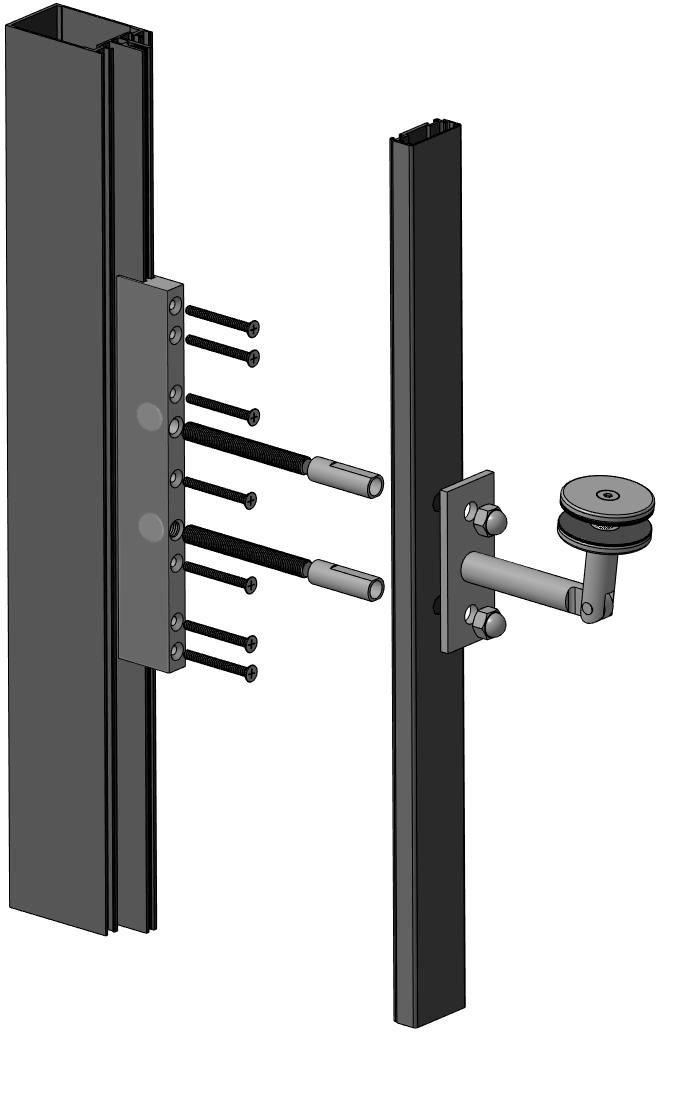

Кондуктор КДС 260
|
|
Артикул
|
Цена, руб.
|
|
КДС 260/Ст3
|
3800
|
|
КДС 260/304
|
4400
|
Кондуктор КДС 260 подходит для всех стоечно-ригельных систем, имеющихся на рынке.
Толщина стекла - от 12 до 24мм.
Вылет стекла козырька - до 1700мм.
В артикулах буквы и цифры Ст3 (304) - материал (окрашенная чёрная сталь или нержавеющая сталь AISI 304).
В комплектацию кондуктора входит:
- Втулка резьбовая нержавеющая – 2 шт.
- Шпилька М12 А2 (длина 80мм) – 2 шт.
- Саморез 5,5х60 А2 DIN 7982 – 7 шт.
- Гайка М12 колпачковая А2 DIN 1587 – 2 шт.
Кондуктор КДС 260 может использоваться совместно с серией РСКУ-14 для козырьков с большим вылетом.
Конструкторская документация на кондуктор в формате PDF
Схема применения кондуктора в формате DWG
Протокол испытаний кондуктора
|

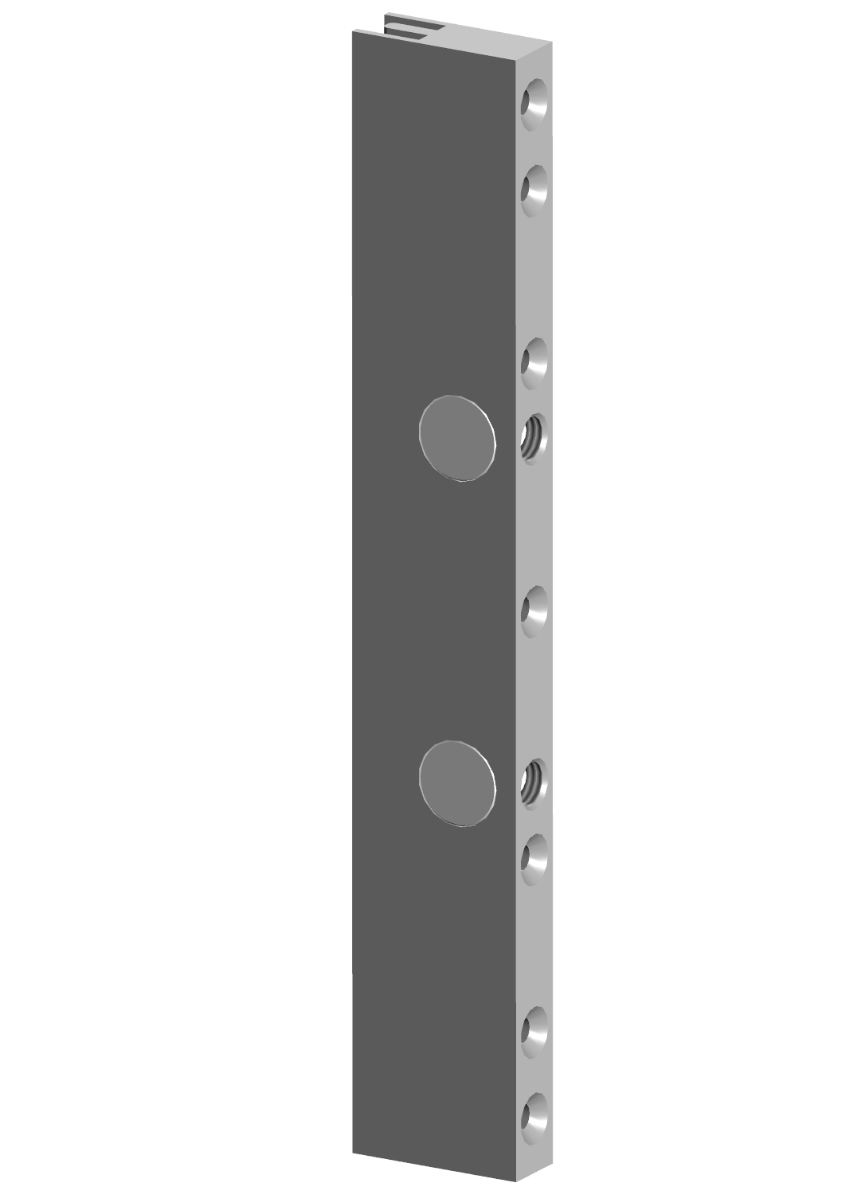

Кондуктор КДС 260/AL
|
|
Артикул
|
Цена, руб.
|
|
КДС 260/AL
|
3100
|
Кондуктор КДС 260/AL из алюминиевого сплава с цилиндрическими вставками из нержавеющей стали AISI 304 подходит для всех стоечно-ригельных систем, имеющихся на рынке.
Толщина стекла - от 12 до 24мм.
Вылет стекла козырька - до 1700мм.
В комплектацию кондуктора входит:
- Втулка резьбовая нержавеющая – 2 шт.
- Шпилька М12 А2 (длина 80мм) – 2 шт.
- Саморез 5,5х60 А2 DIN 7982 – 7 шт.
- Гайка М12 колпачковая А2 DIN 1587 – 2 шт.
Конструкторская документация на кондуктор в формате PDF
Протокол испытаний кондуктора

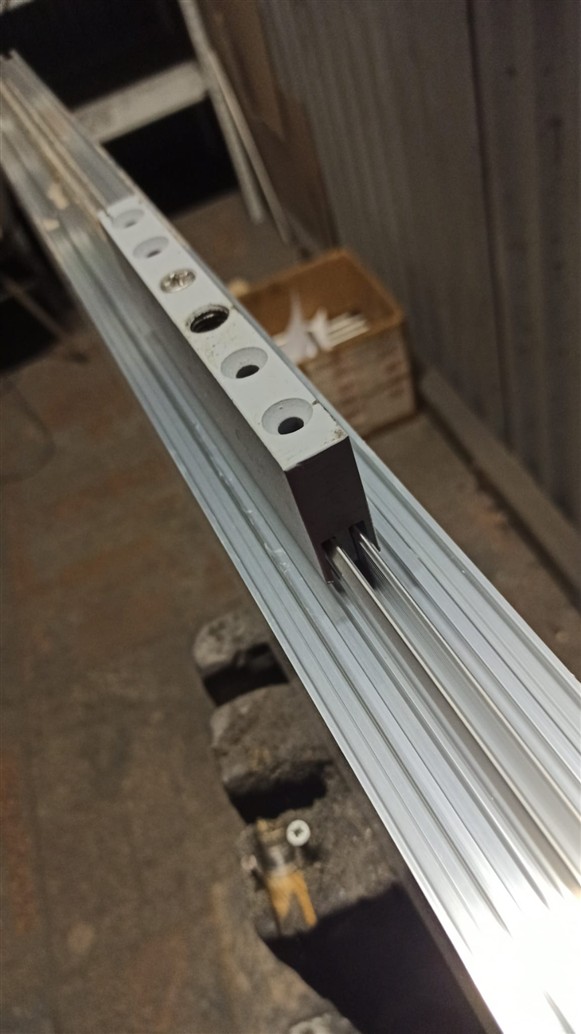

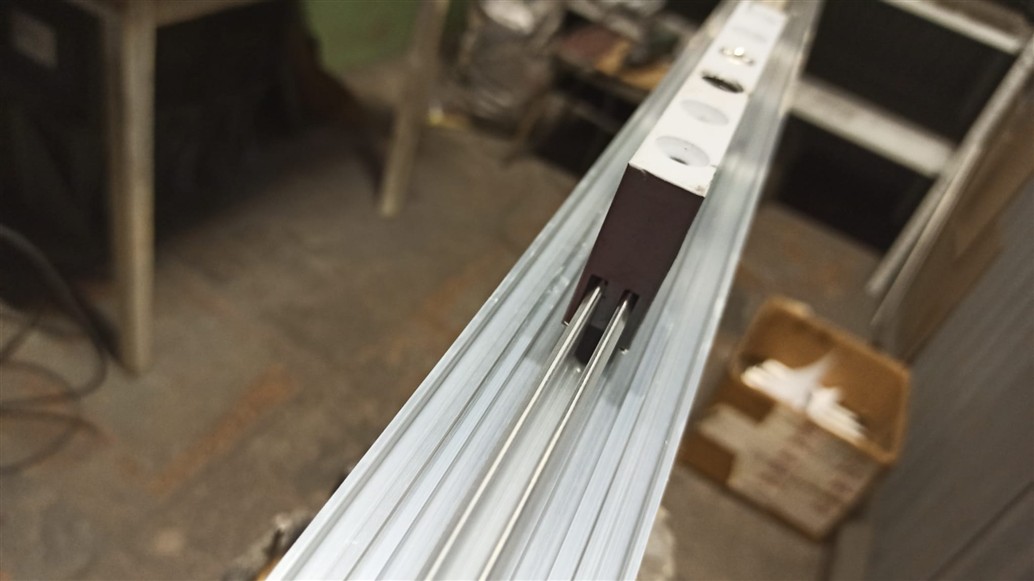

Как устанавливается кондуктор в стойку.
- В соответствии с монтажной схемой разметить расположение шпилек М12.
- Сверлить в соответствии с разметкой отверстие диаметром 5-7 мм. Необходимо просверлить декоративную крышку, прижимную планку, термомост.
- Снять декоративную крышку, прижимную планку, удалить бутиловую ленту.
- Перед установкой кондуктора удалить термомост из профиля стойки. При необходимости, снять стеклопакеты.
- Для установки кондукторов под саморез 5,5х60 А2 DIN 7982 просверлить отверстия от 4,5 до 5,0 мм.
- Закрепить кондуктор с помощью саморезов 5,5х60 А2 DIN 7982, которые идут в комплекте поставки. Другие саморезы использовать не допускается.
- установить шпильку М12 (одну или две, в зависимости от типа кондуктора), подрезав её на необходимую длину. По умолчанию в комплекте поставки с кондуктором идут шпильки из нержавеющей стали А2 длиной 80 мм. Допускается замена нержавеющей шпильки на шпильку с прочностью 8.8 или 10.9 для обеспечения большей несущей способности фурнитуры.
- В прижимной планке и декоративной крышке просверлить отверстия 18 - 20 мм
- Разметить и отрезать резьбовую втулку в нужный размер таким образом, чтобы торец втулки после её установки был заподлицо с декоративной крышкой.
- Установить резьбовую втулку на шпильку, зажать.
- Восстановить бутиловую ленту, установить прижимную планку и декоративную крышку.
- Кондуктор установлен, продолжить установку стеклянного козырька в соответствии с монтажной схемой.
|

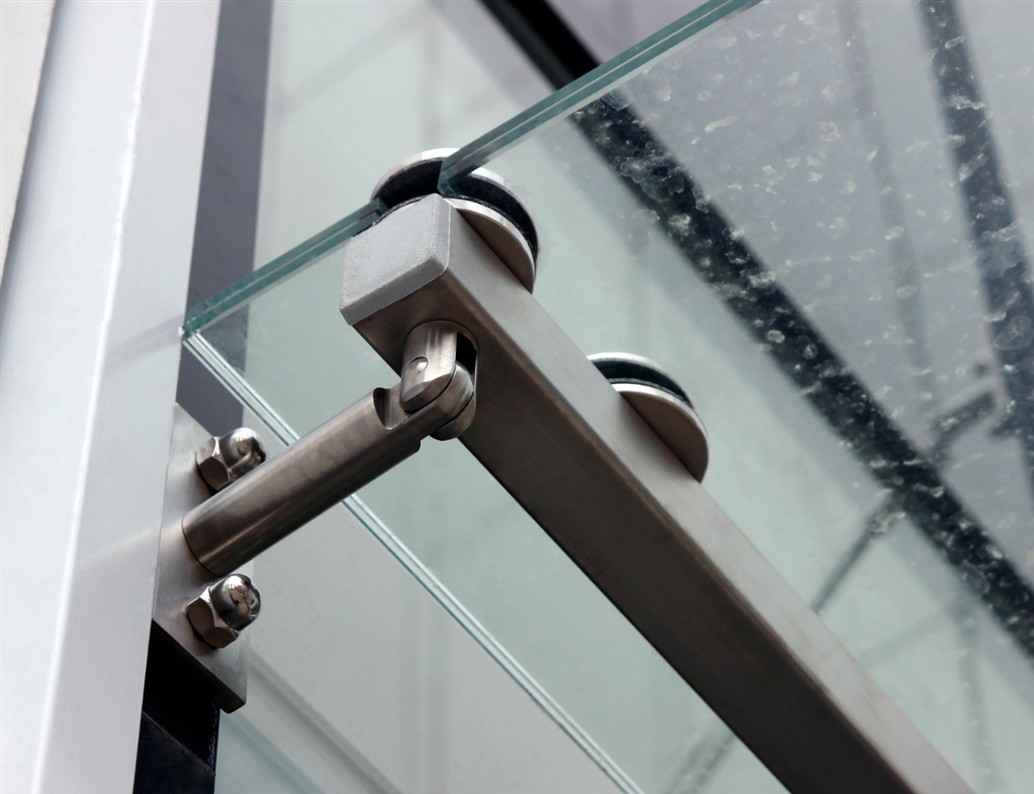

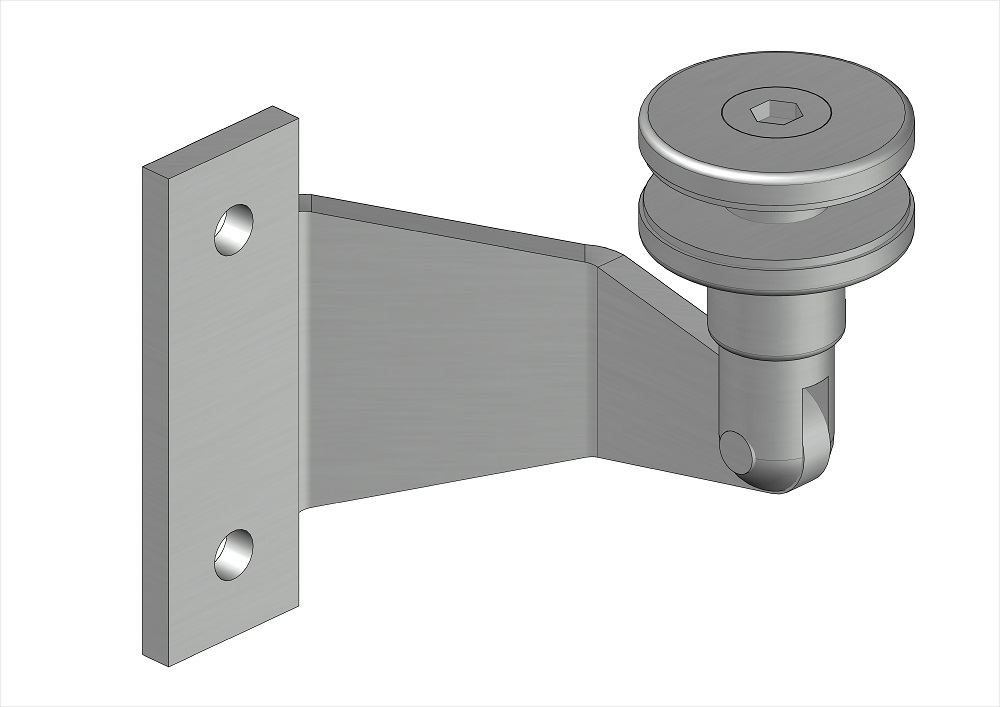

Крепление стена-стекло угловое симметричное. Серия РСК-14
|
|
Артикул
|
Цена, руб.
|
|
ССНУ 14/304
|
5280
|
В случае необходимости установки стеклянного козырька во внутреннем углу, нише или углублении фасада со стоечно-ригельной системой, использование стандартных креплений стена-стекло на одной оси со стойкой, расположенной во внутреннем углу фасада, не представляется возможным по причине слишком близкого расположения отверстия в стекле к торцу стекла, что существенно снизит прочность и несущую способность стеклянного козырька. Но варианты решения есть.

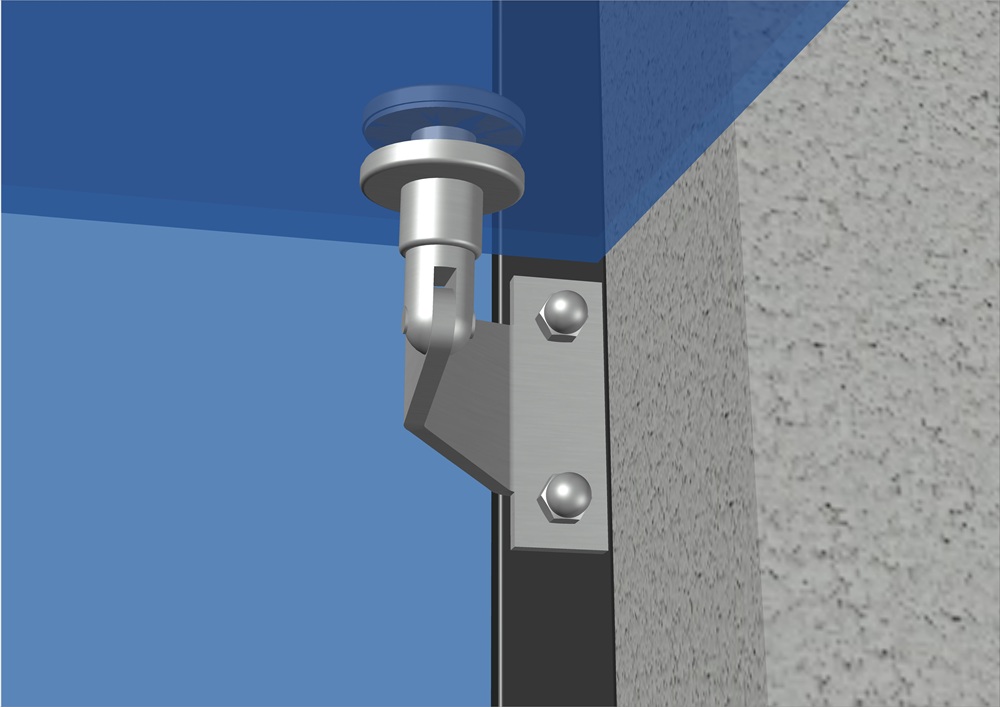

Мы разработали новый продукт - угловое крепление стена-стекло ССНУ 14/304, которое позволяет сместить отверстие в стекле от торца на оптимальное расстояние, подходит для всех стоечно-ригельных систем, имеющихся на рынке, а так же имеет симметричную форму, позволяющую использовать изделие с левой и с правой стороны козырька.
Смещение отверстия в стекле относительно оси стойки – 70 мм.
Таким образом мы предлагаем заказчикам два варианта решения данной проблемы: использование трубы квадратного сечения из нержавеющей стали между стандартными креплениями стена-стекло или использование новых угловых креплений стена-стекло ССНУ 14/304 из нержавеющей стали AISI 304. Ниже представлено наглядное сравнение двух вариантов.

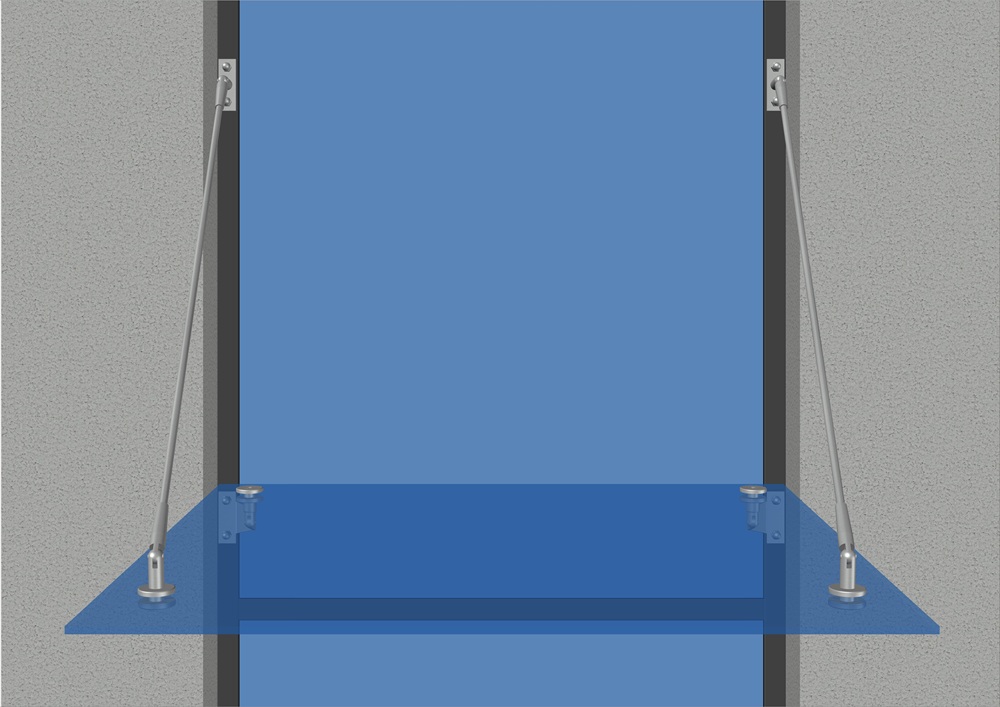

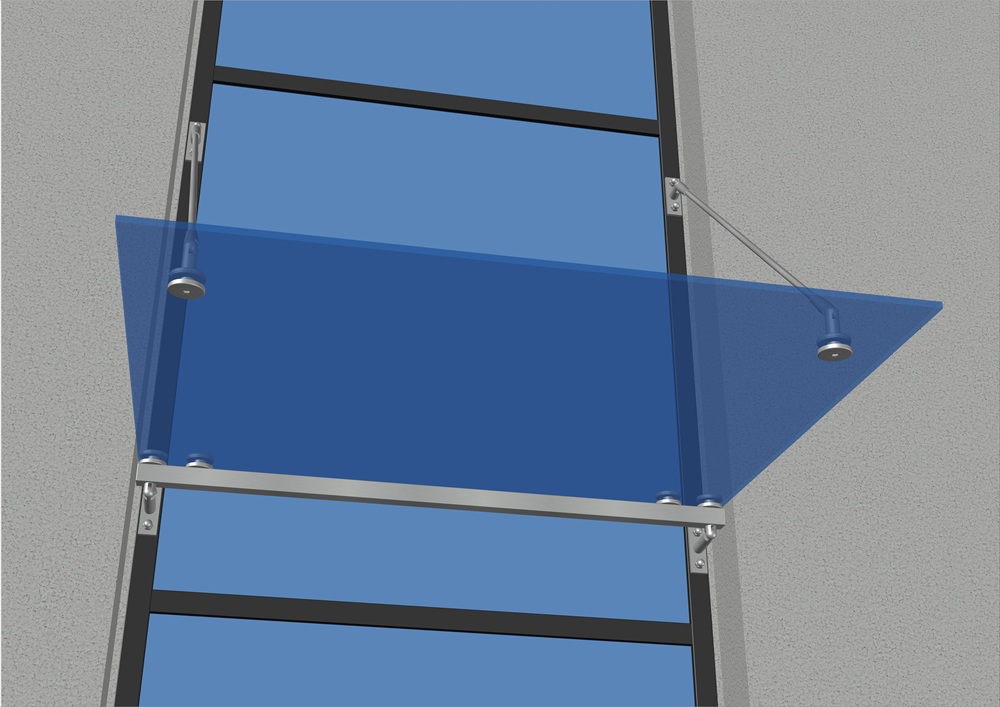

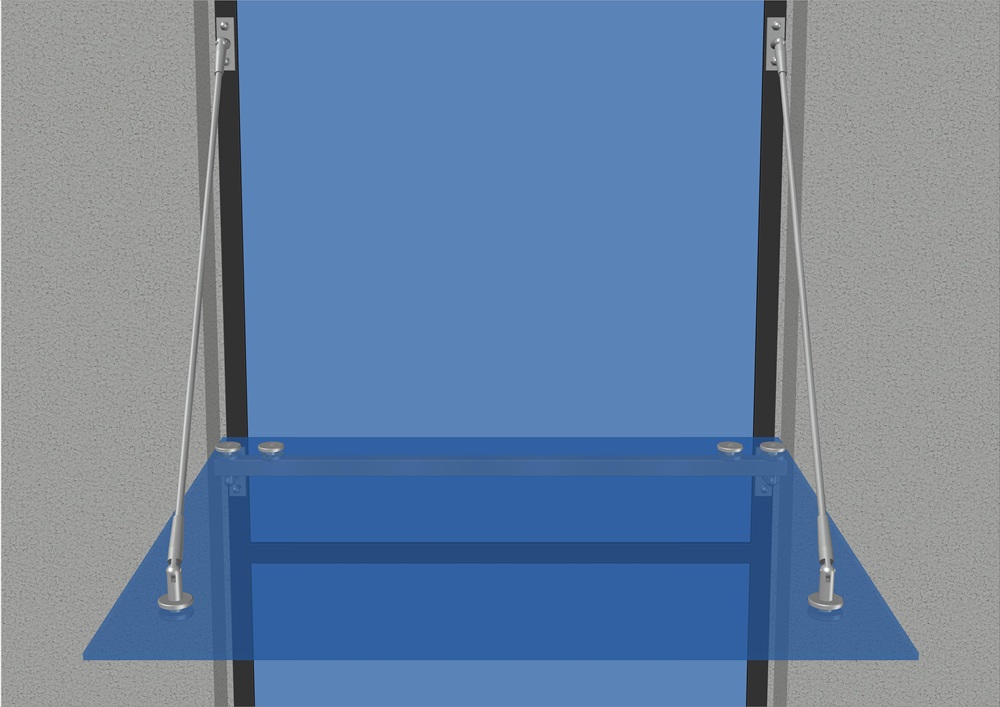

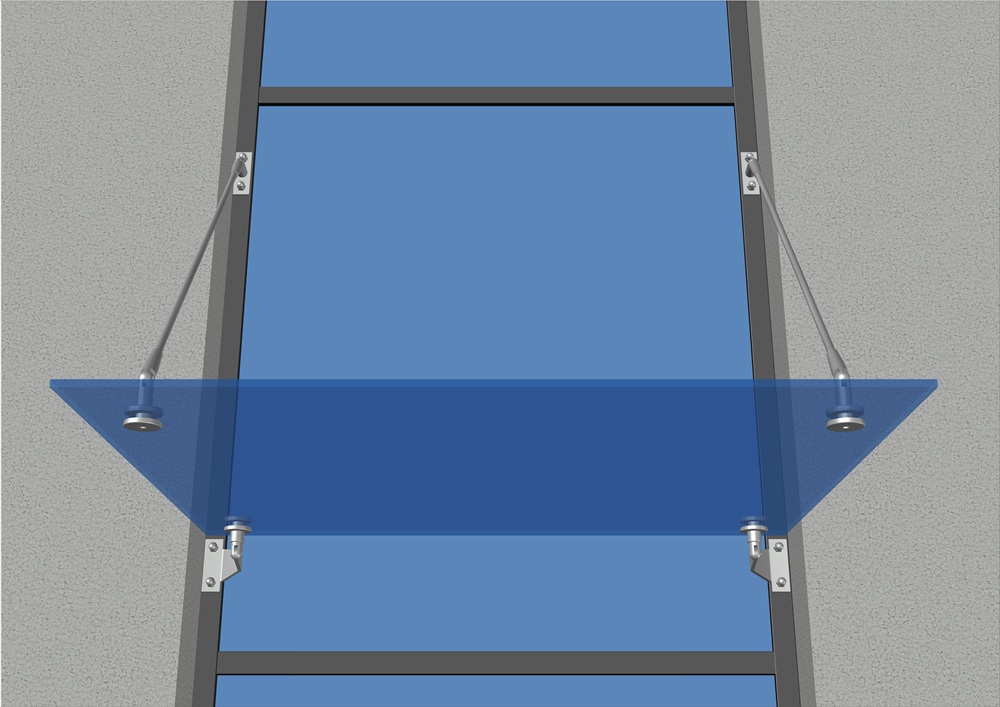

Вариант 1

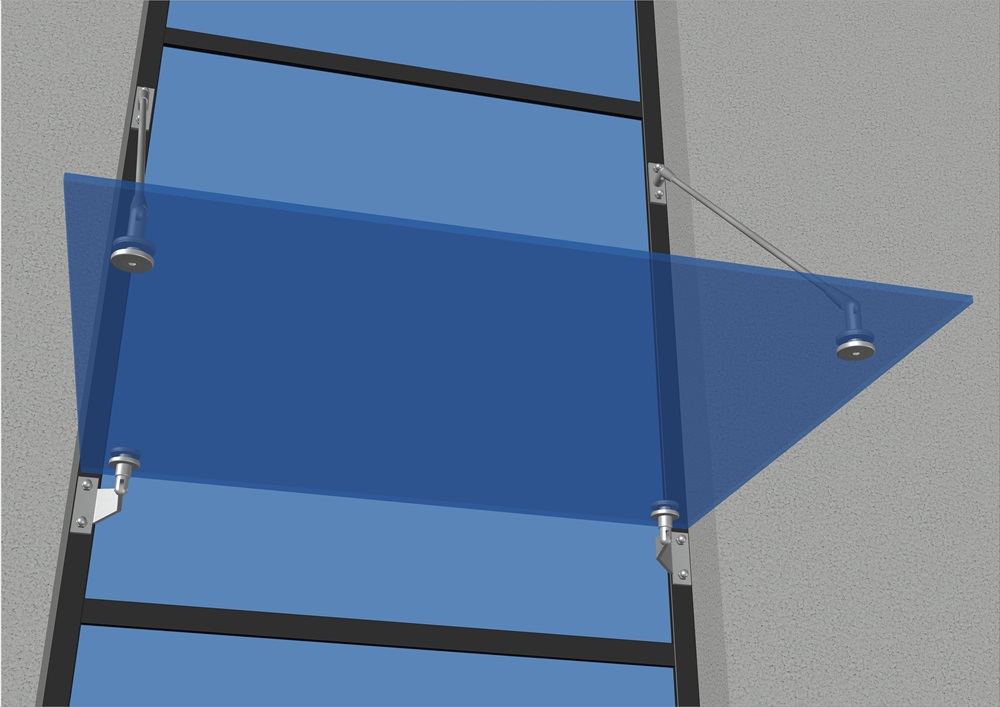

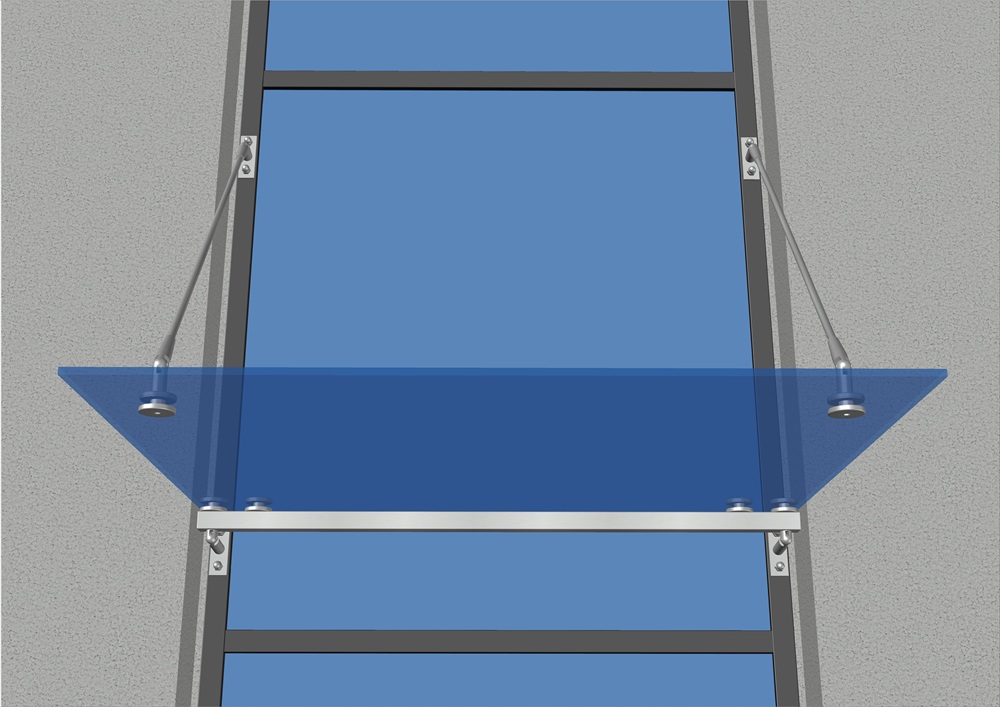

Вариант 2
Оба варианта позволяют сместить отверстия в стекле от торца на оптимальное расстояние, тем самым обеспечивая высокую прочность, несущую способность и надёжность стеклянного козырька.

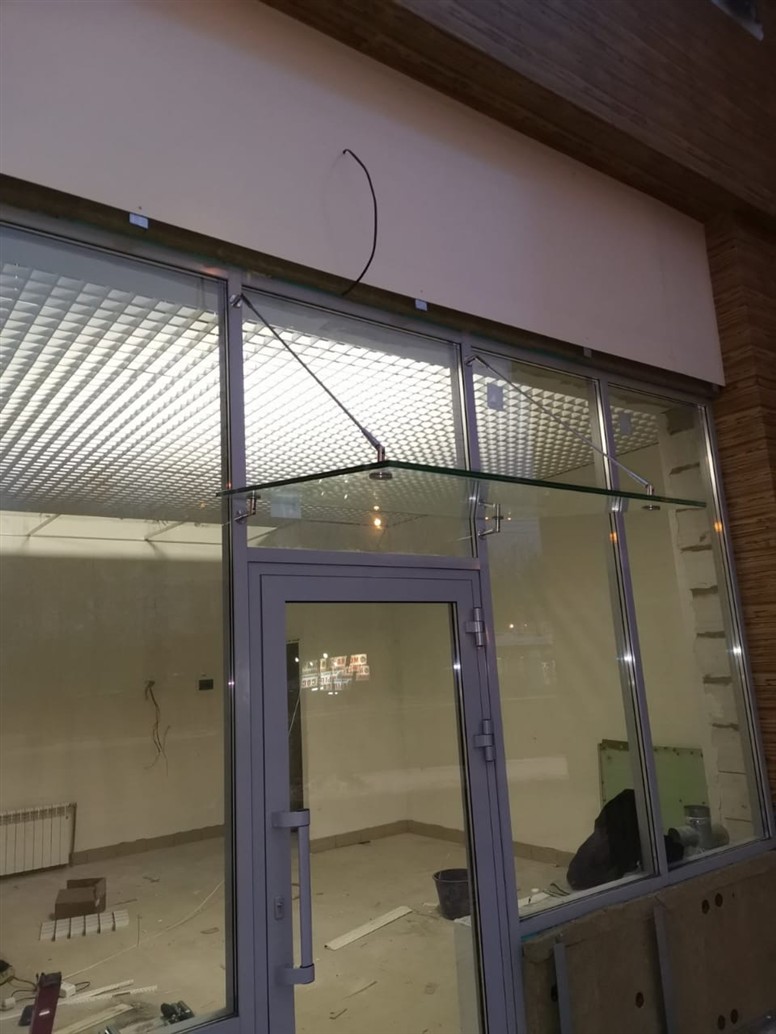

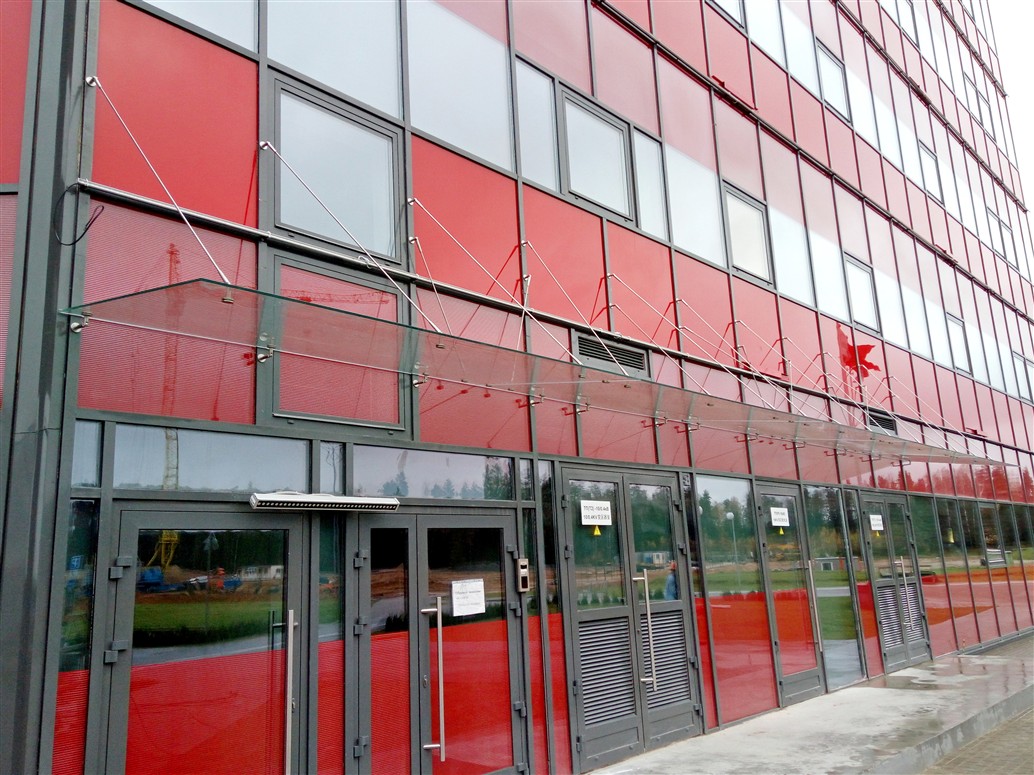

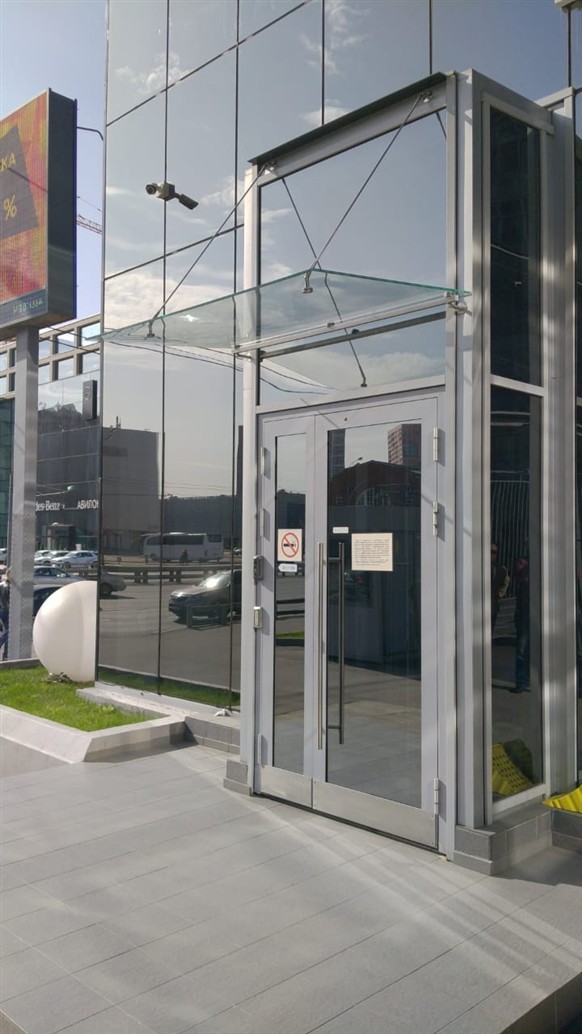

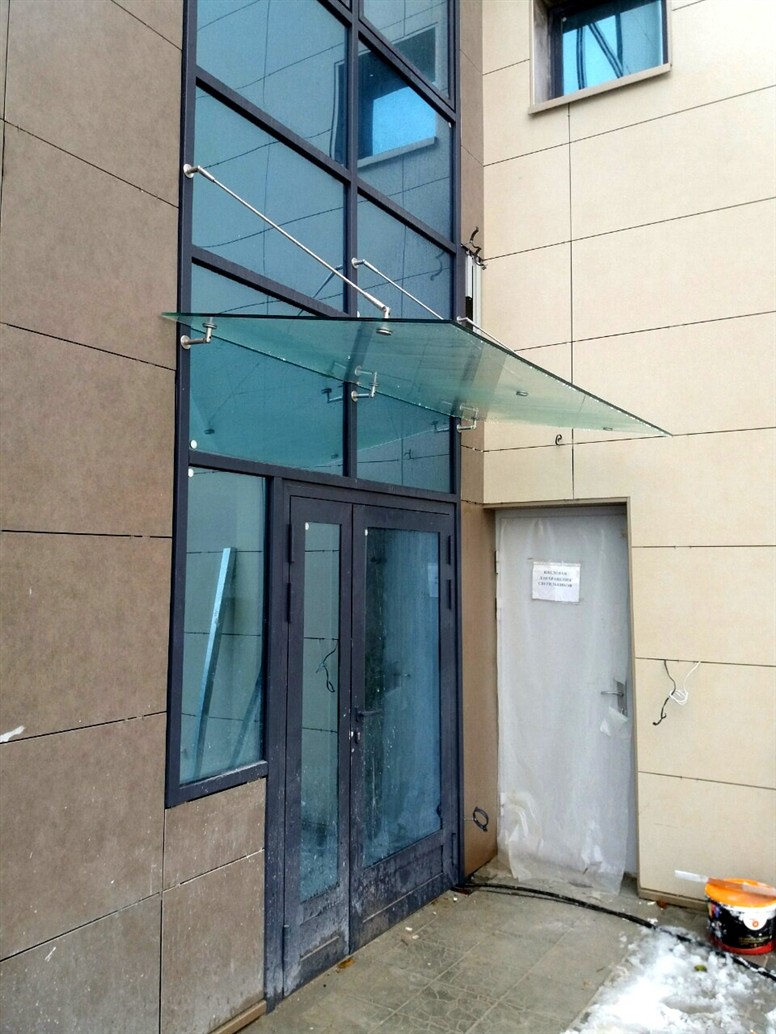

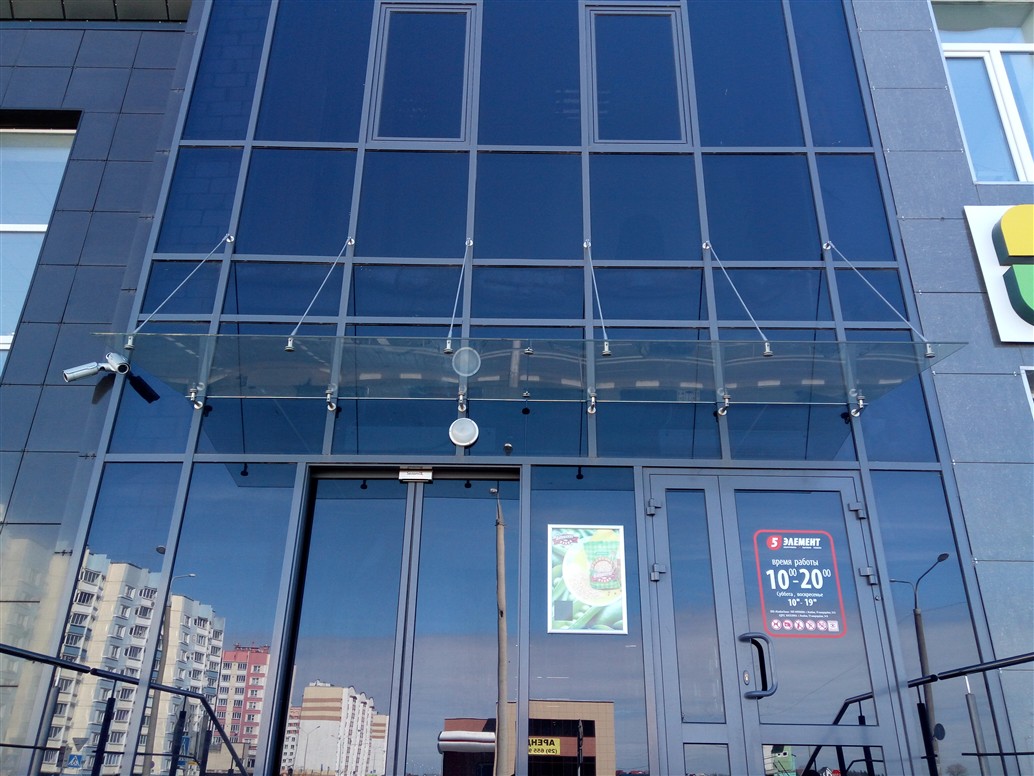

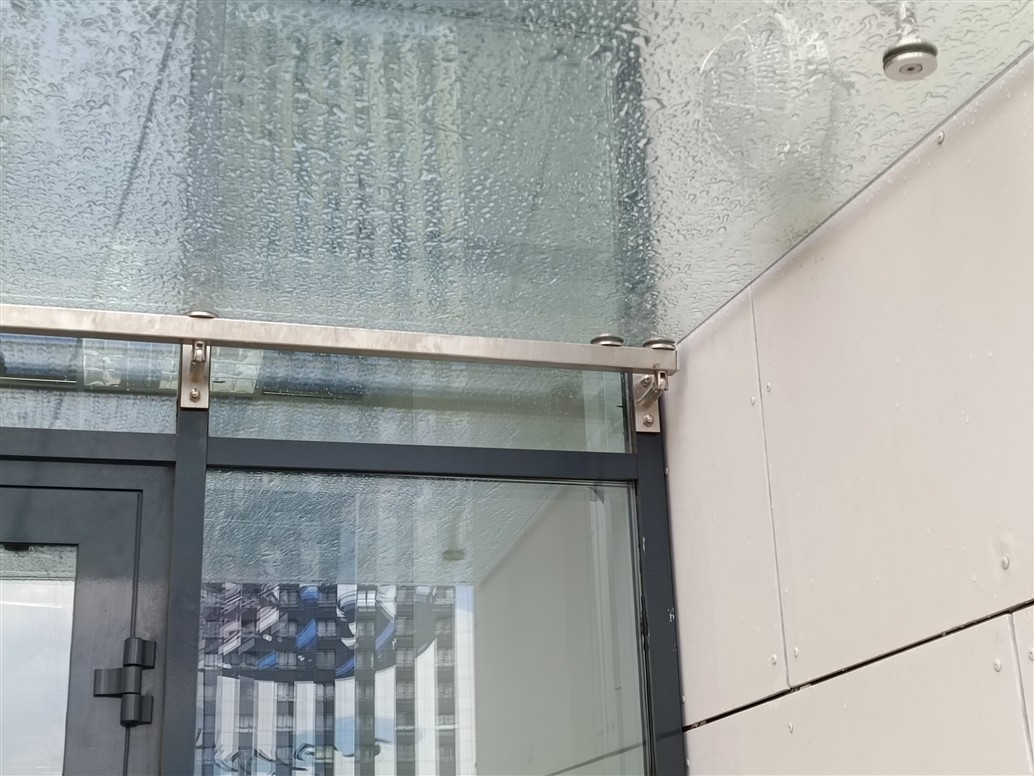

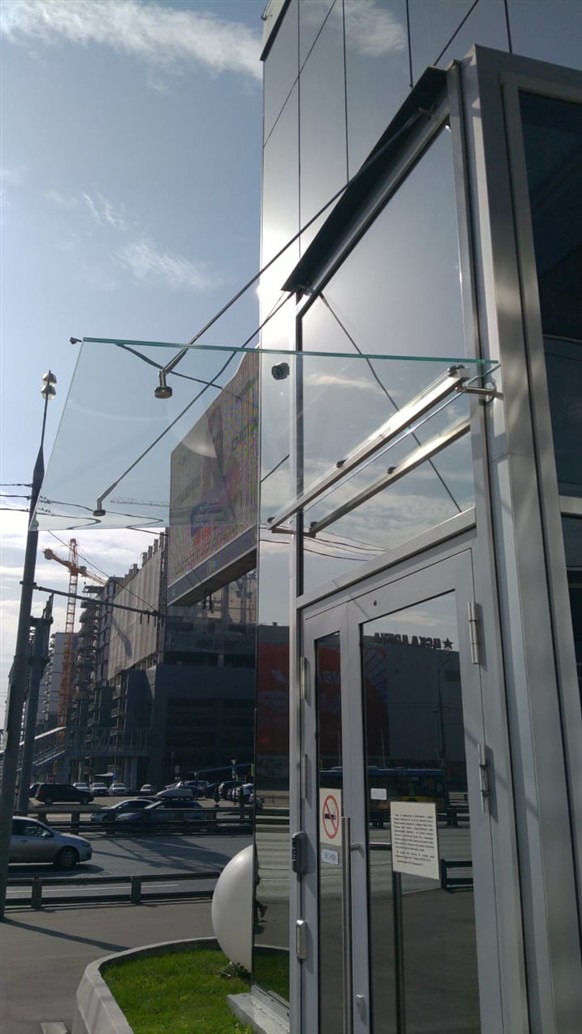

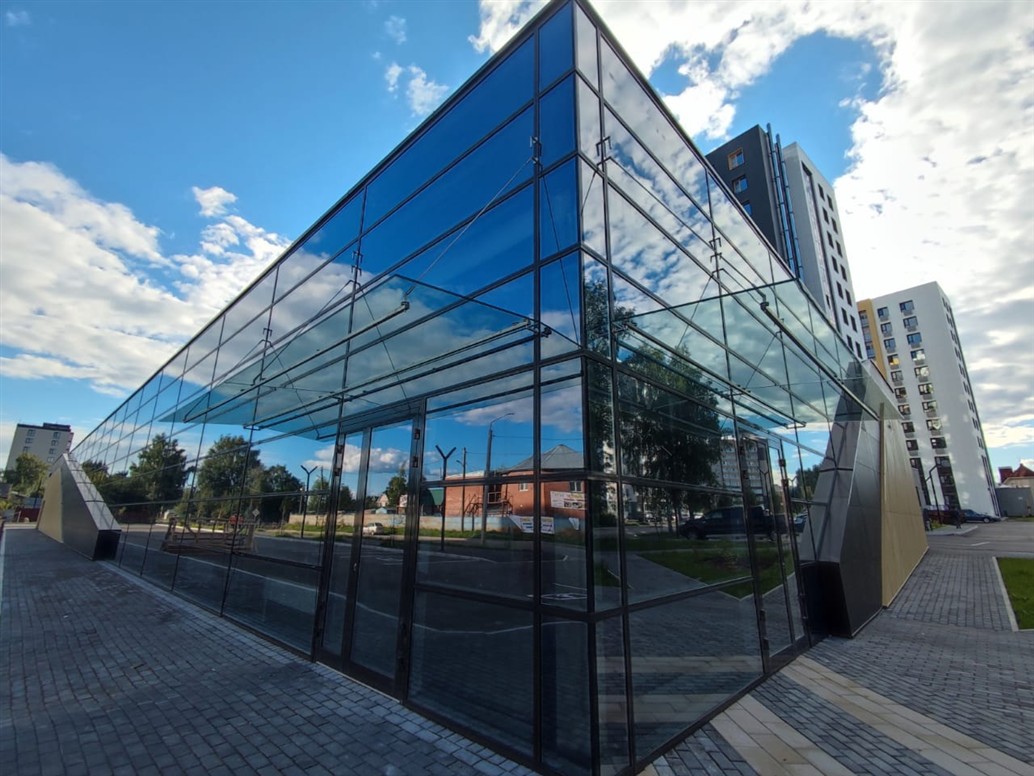

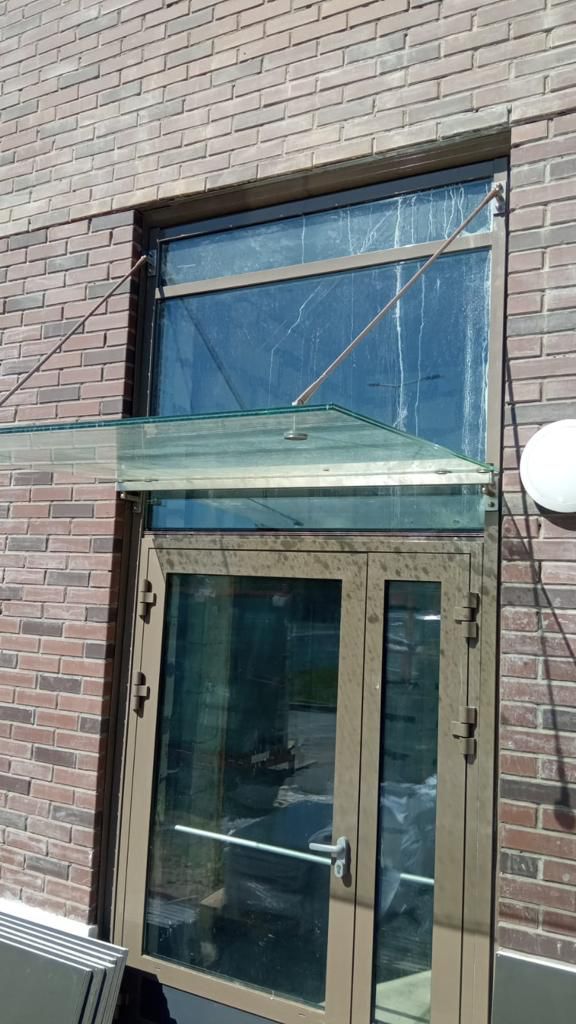

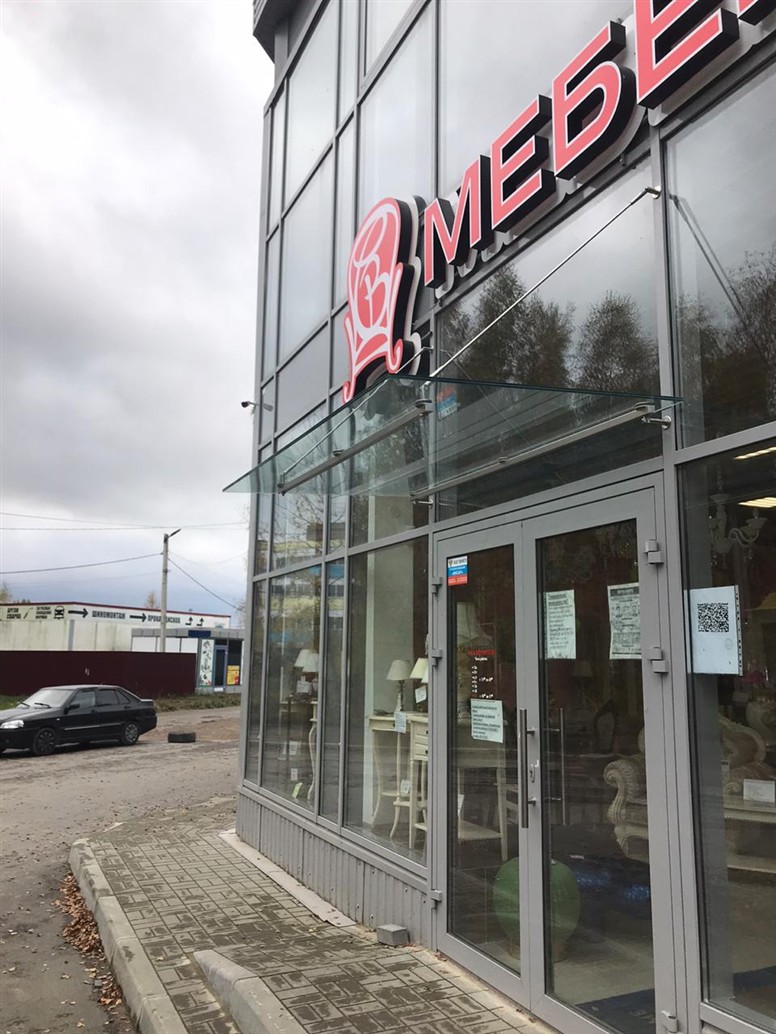

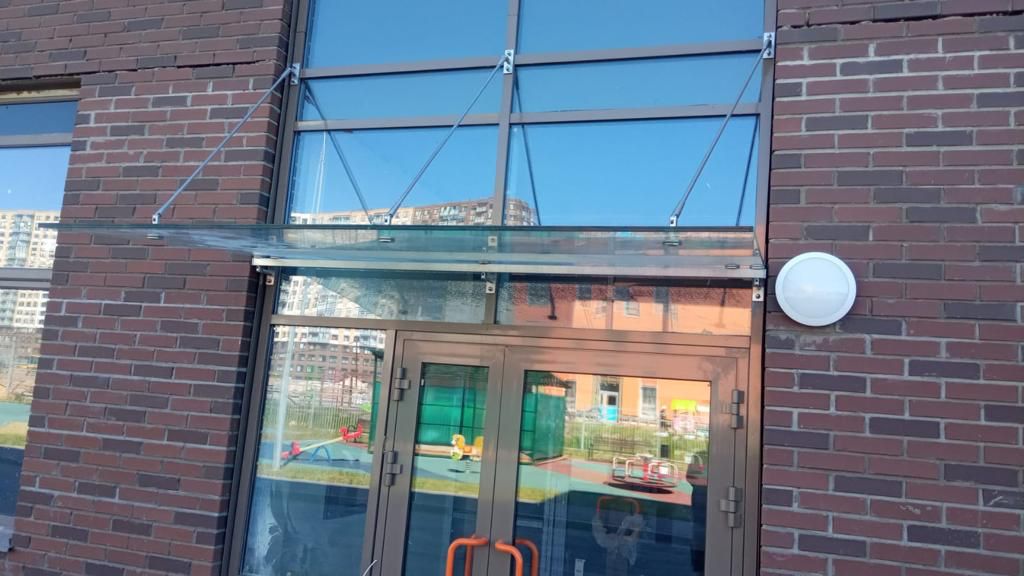

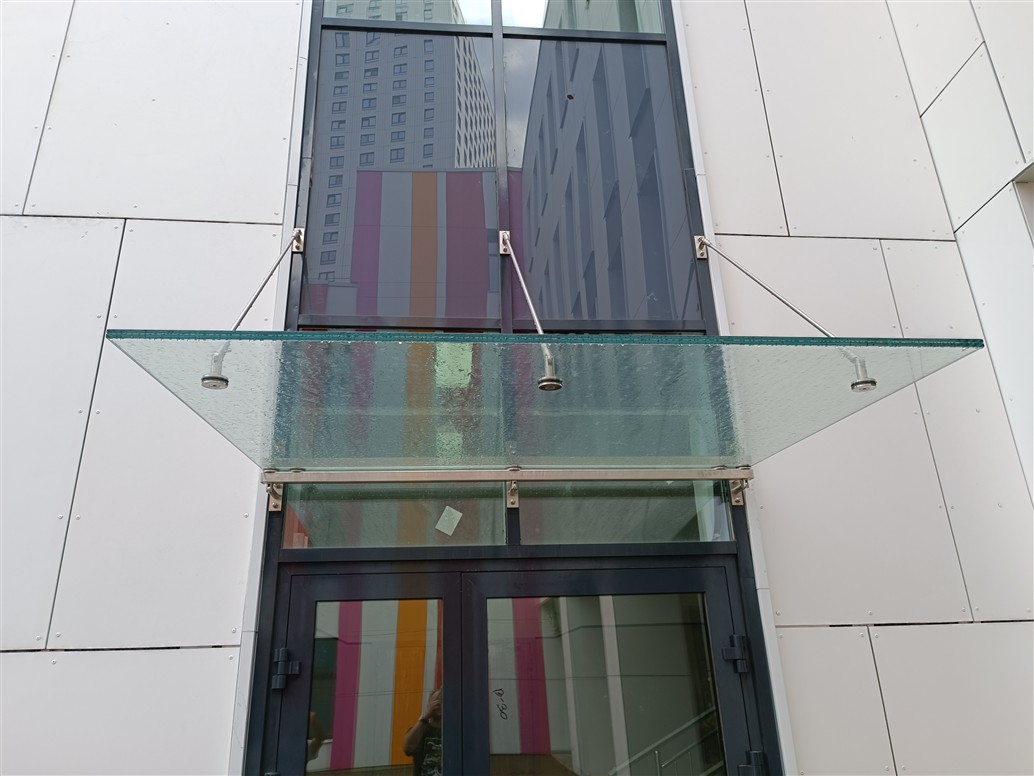

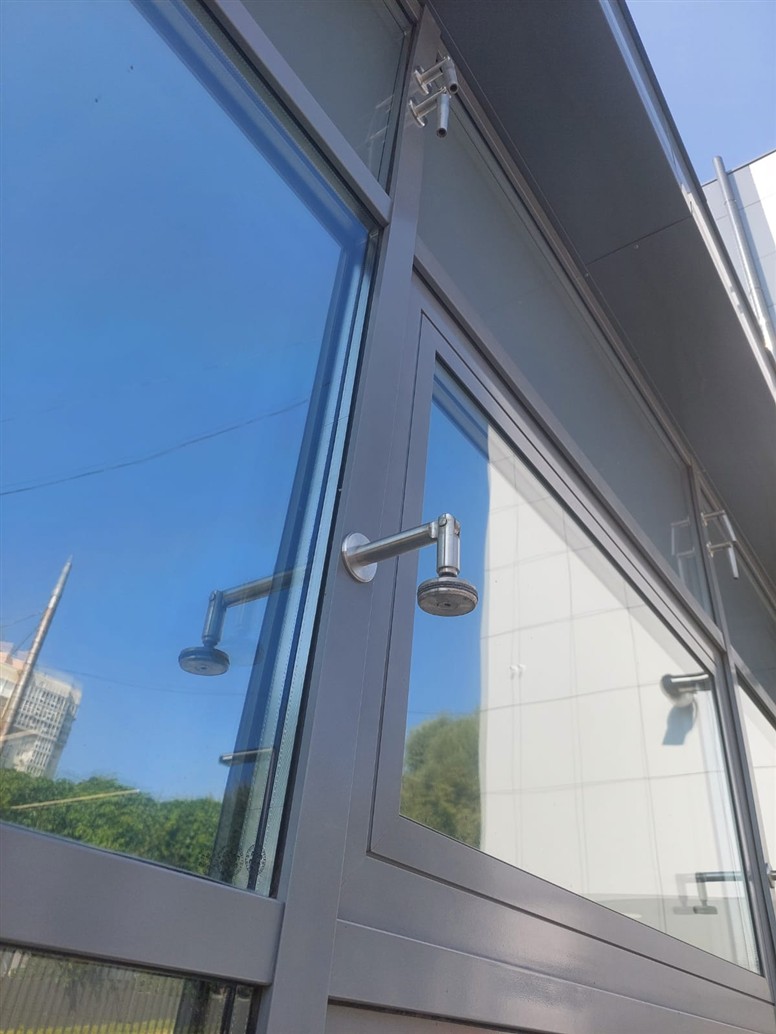

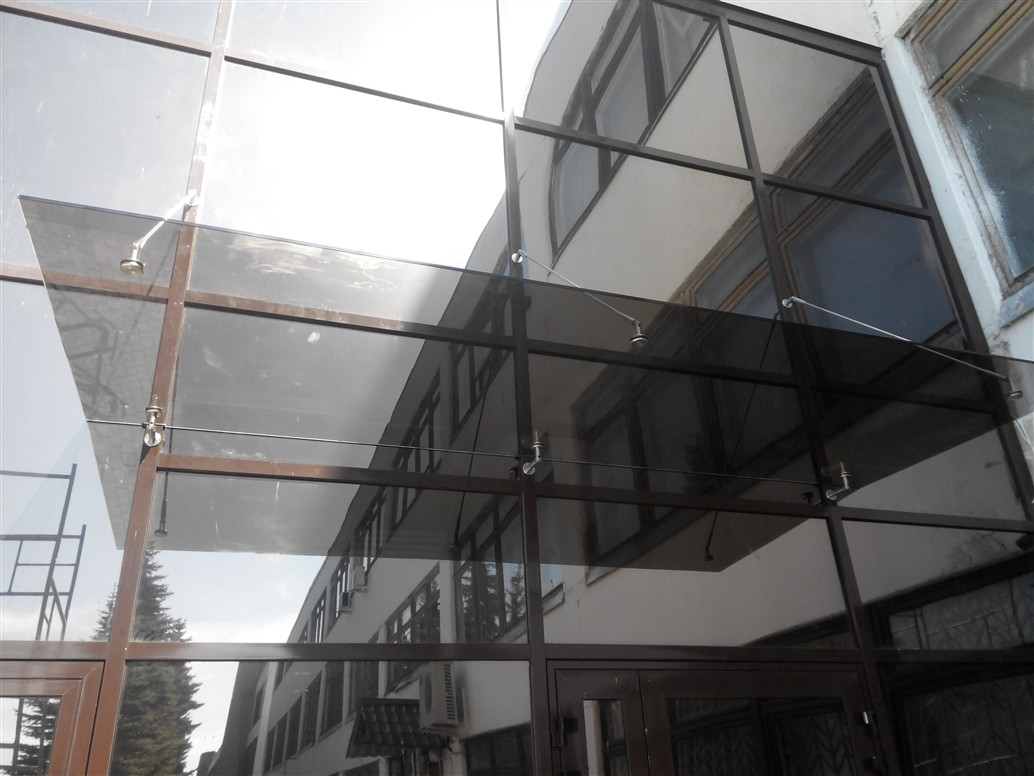

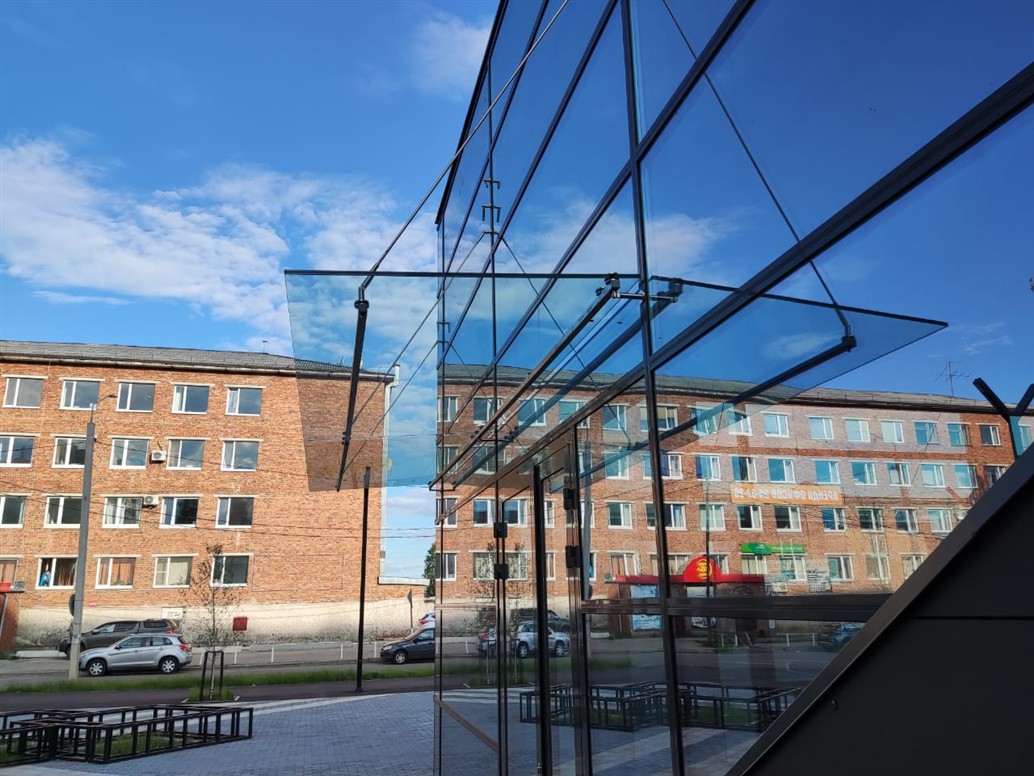

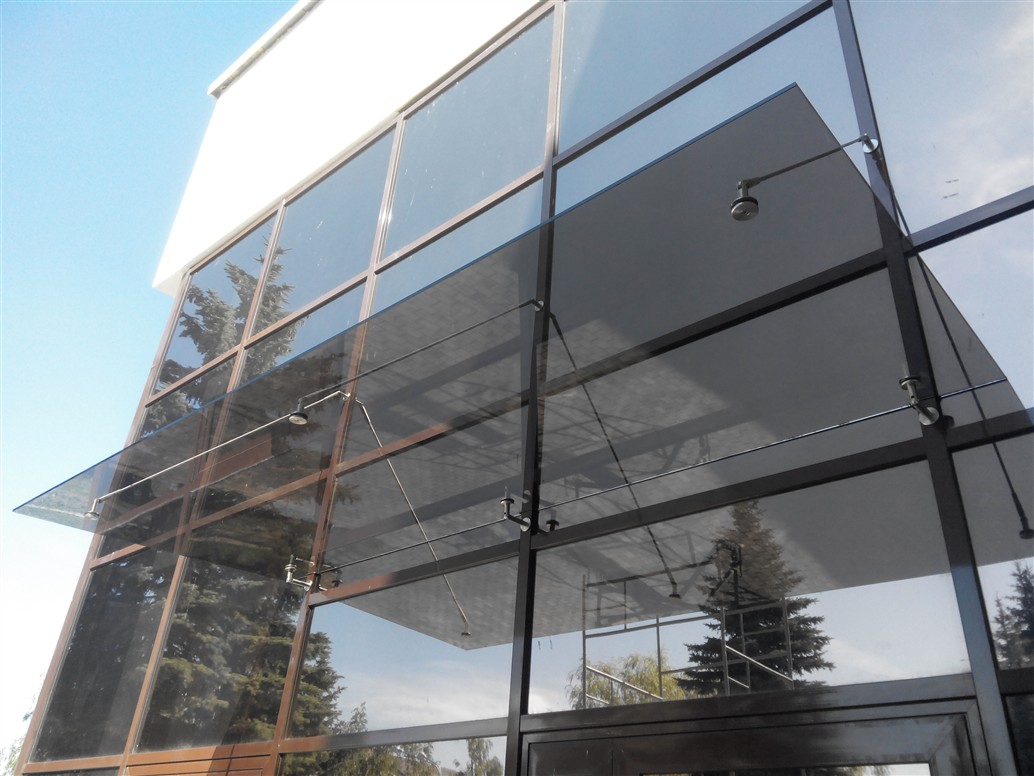

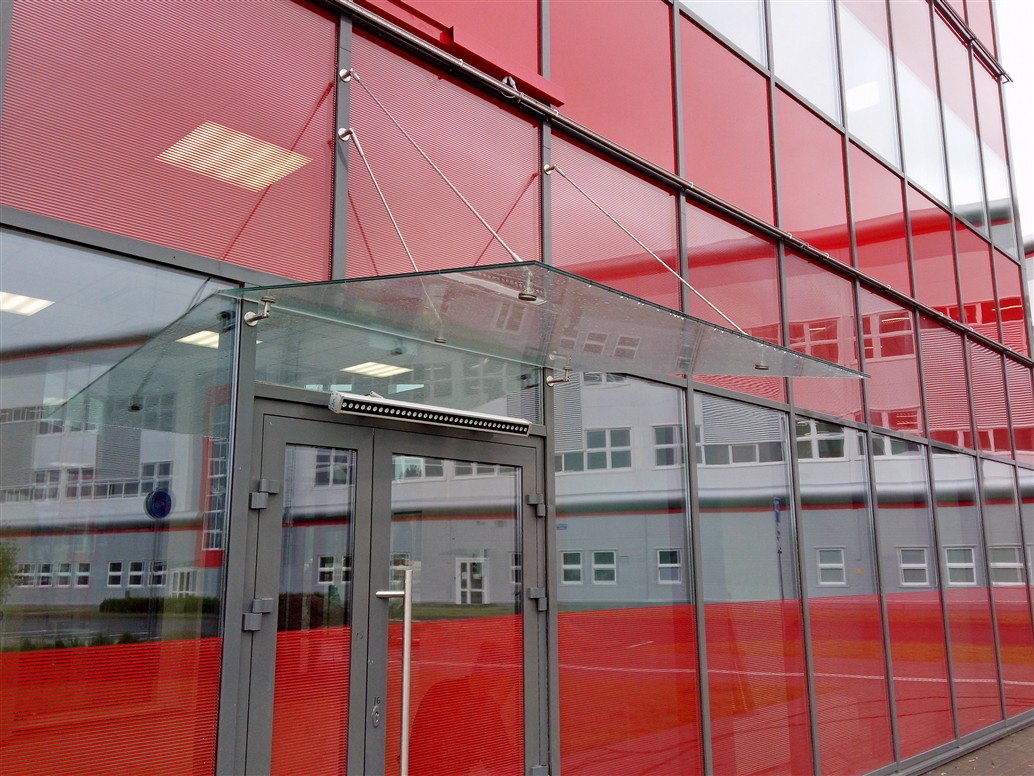

Фотографии выполненных работ
