Серия РСКУ-14. Фурнитура для козырьков с большим вылетом

Применение

Описываемый тип фурнитуры применяются для стеклянных козырьков с вылетом от 1800 мм до 2500 мм (в зависимости от снегового района).

Описание

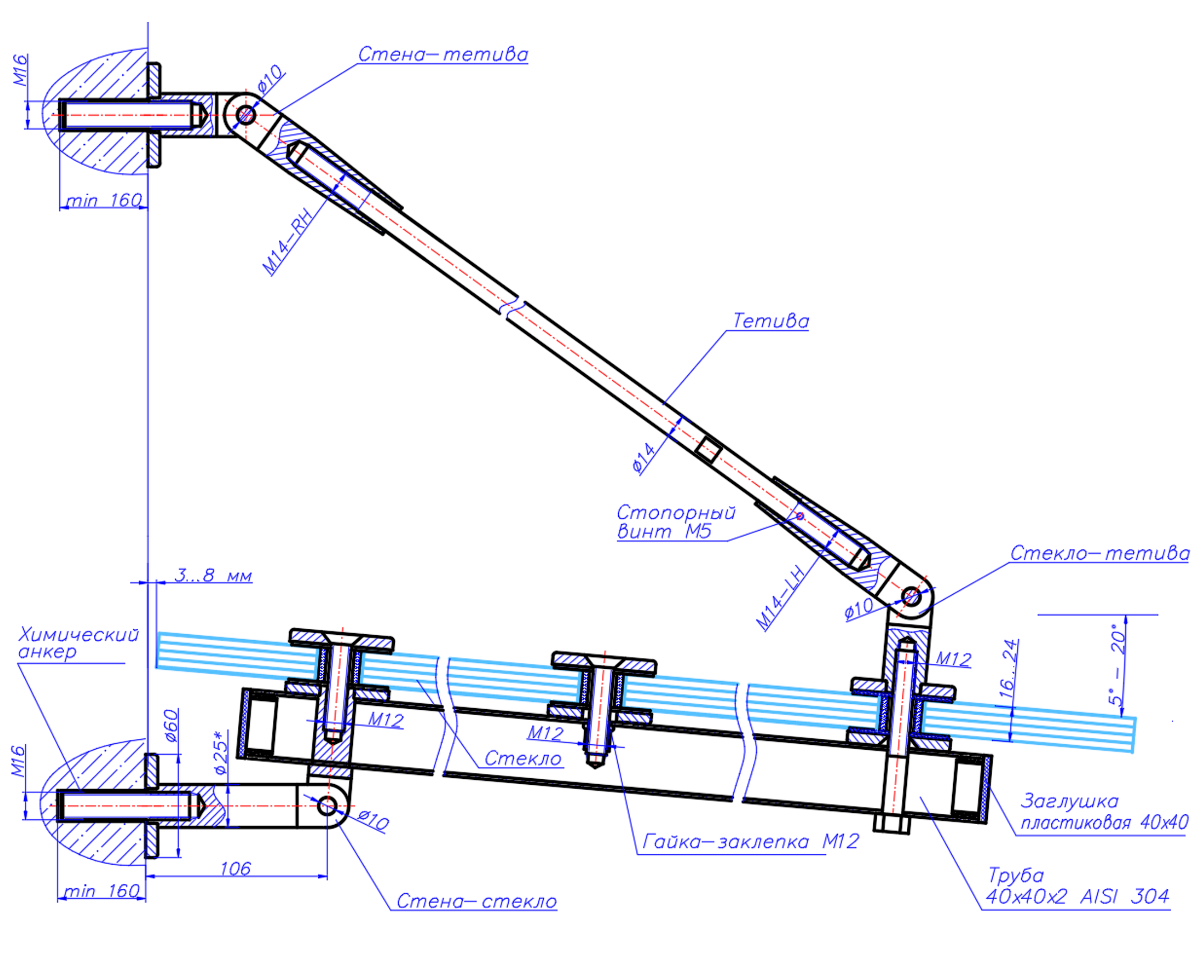

В стандартный комплект поставки фурнитуры серии РСКУ-14 входит:

• крепление “стена-стекло”;
• крепление “стена-тетива”;
• крепление “стекло-тетива”,
• тетива (длина до 3 метров) толщиной 14 мм (возможно увеличение длины тетивы до 6 метров),
• труба поддерживающая квадратная сечением 40х40х2 (возможно применение стенки 2,5 и 3,0 мм) нержавеющая.
• крепление “труба-стекло”

При вылете стеклянного козырька свыше 1750 мм в стекле создаются высокие напряжения, вызванные изгибающим моментом в центре стекла. Причём, при применении триплекса из двух стёкол, верхнее стекло испытывает также напряжение сжатия, а нижнее – напряжение растяжения относительно средней линии. Закалённое стекло очень хорошо работает на сжатие и плохо на растяжение. Поэтому даже увеличение толщины стекла не ведёт напрямую к возможности установки козырька большего вылета, так как из-за увеличения веса самого стекла, увеличиваются и напряжения растяжения в нижнем стекле.

Решить эту проблему рационально можно только одним способом: поддерживать центр стекла от прогиба и роста изгибающих напряжений.  Самым неудачным методом можно считать применение дополнительной тетивы с фурнитурой, которая бы держала центр стекла. Данная конструкция в реальности работает плохо, поскольку любое изменение натяжения тетивы приводит к тому, что работает только одна тетива из двух. Как результат – критические напряжения в триплексе и падение конструкции.

Выходом из данной ситуации является применение усиливающей трубы. Она позволяет снять напряжения с центра стекла и увеличить таким образом вылет стеклянного козырька с сохранением прочности стекла. Данная серия фурнитуры обозначается РСКУ-14



Комплект креплений для козырька. Серия РСКУ-14
Артикул	Цена, руб.
РСКУ 14/304	16800
РСКУ 14/316	19380

Толщина стекла - от 6+6мм до 12+12мм.

Вылет стекла козырька - до 2500мм.

В артикулах цифры 304 (316) - материал креплений (нержавеющая сталь AISI 304 и AISI 316 соответственно).

Шпильки в стену - М16.

Штифты в креплениях – Ø10мм.

Винты крепления – М12.



Скачать DWG-файл

Преимущества

1. Так как поддерживающая труба располагается на креплении “Стена-стекло” система работает как одно целое в отличие от консольной балки. Любые температурные расширения тетивы компенсируются шарниром крепления “стена-стекло”.
2. Данный тип фурнитуры унифицирован. И комплектующие всегда есть на складе. Это позволяет снизить стоимость и сроки отгрузки. Нам остаётся только изготовить поддерживающую трубу под ваш проект и отгрузить вам фурнитуру.
3. То, что поддерживающая труба располагается под стеклом существенно увеличивает безопасность конструкции. Даже если произойдёт разрушение обоих стёкол триплекса, стекло не упадёт вниз, а “повиснет” на поддерживающих трубах.

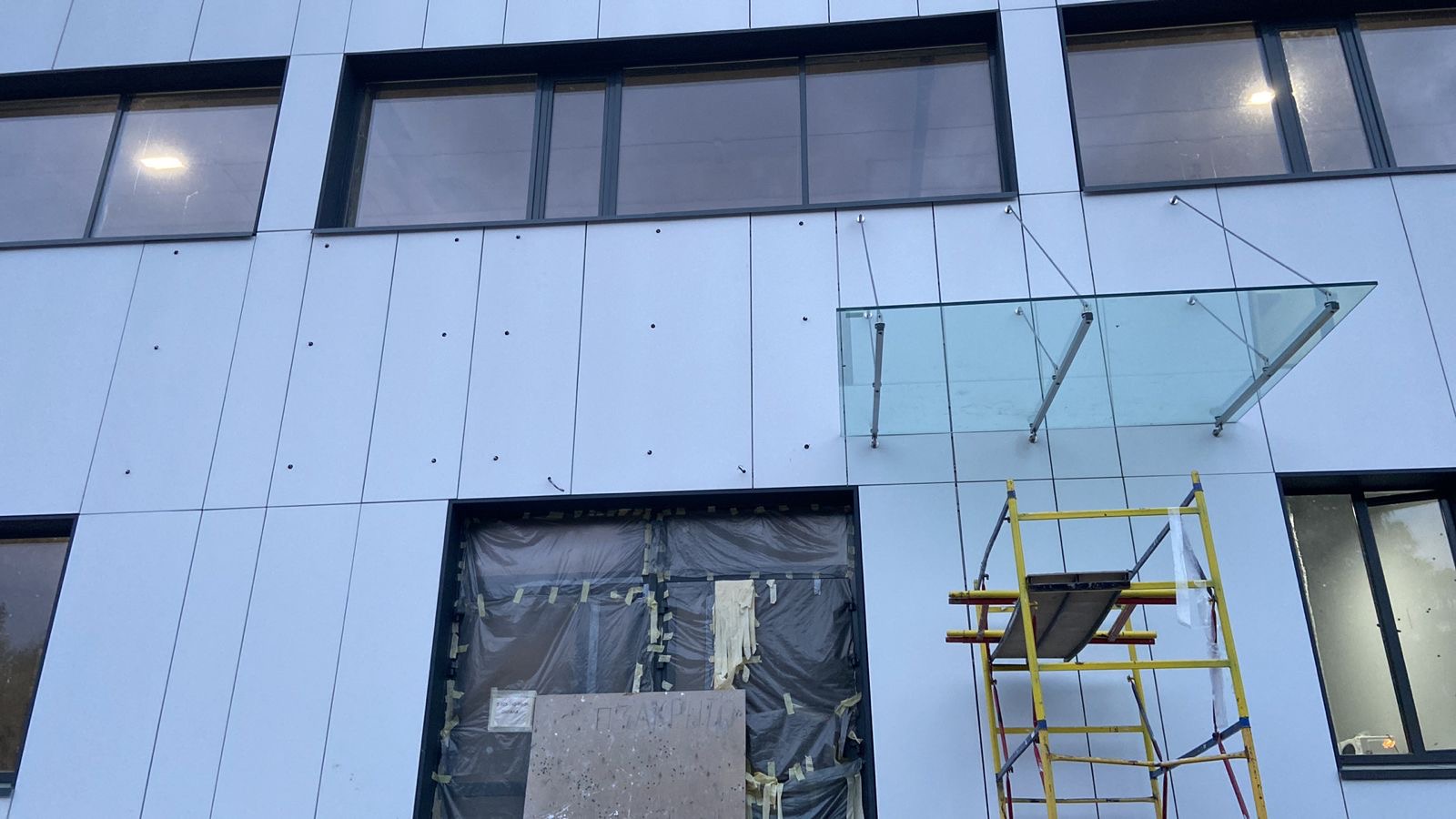

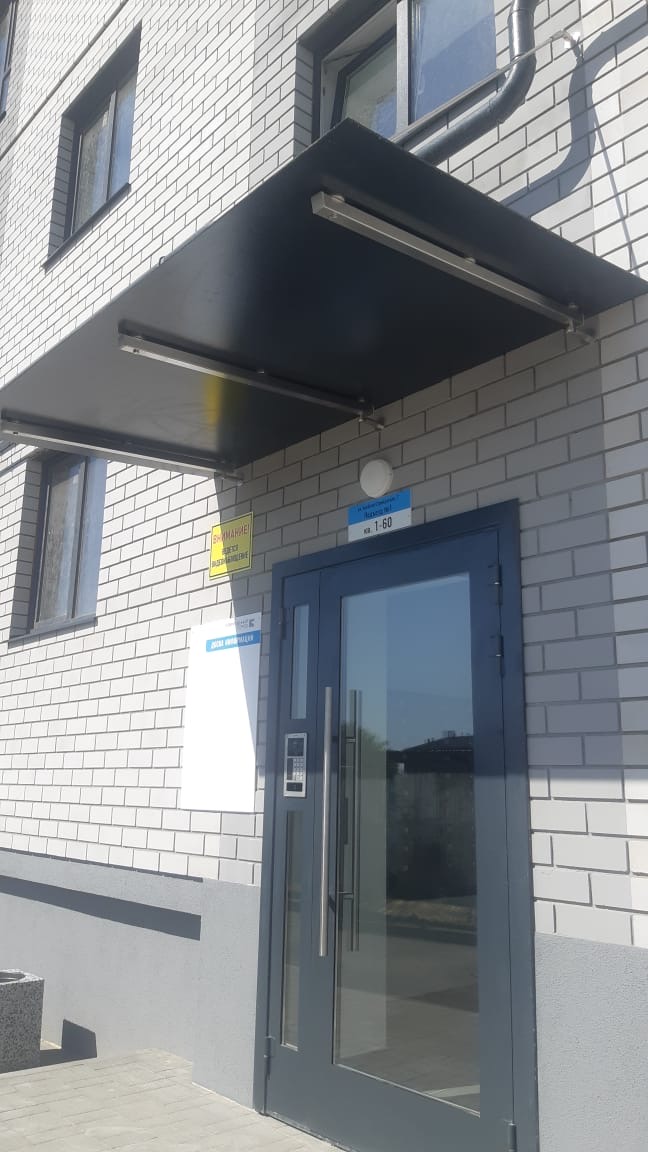

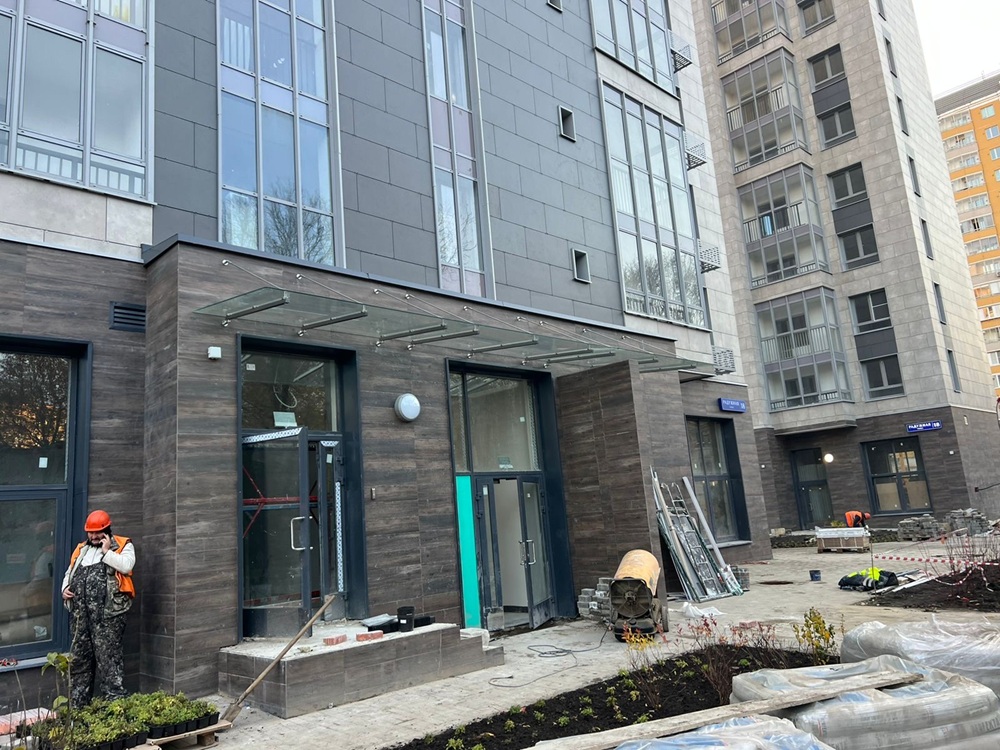

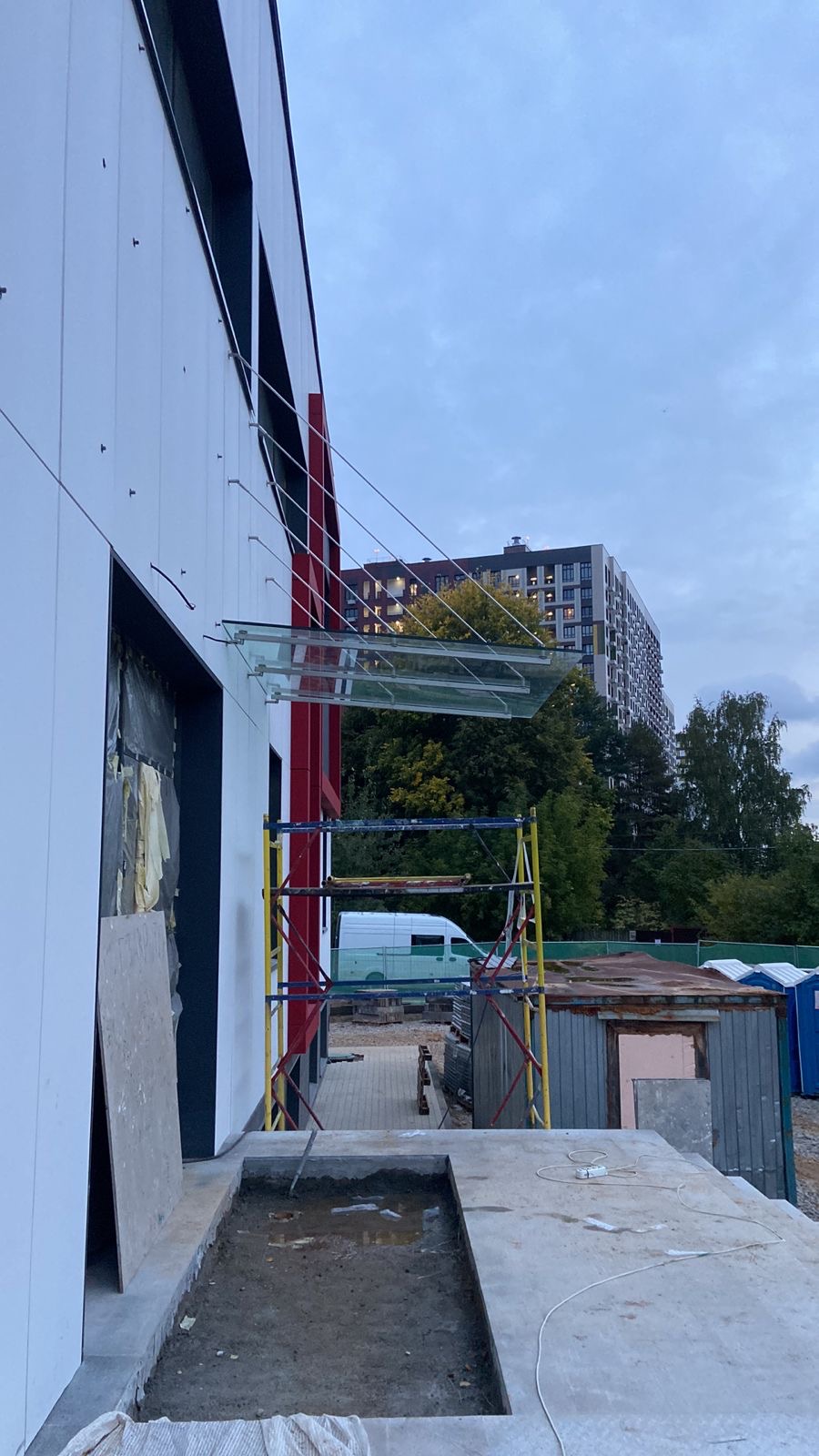

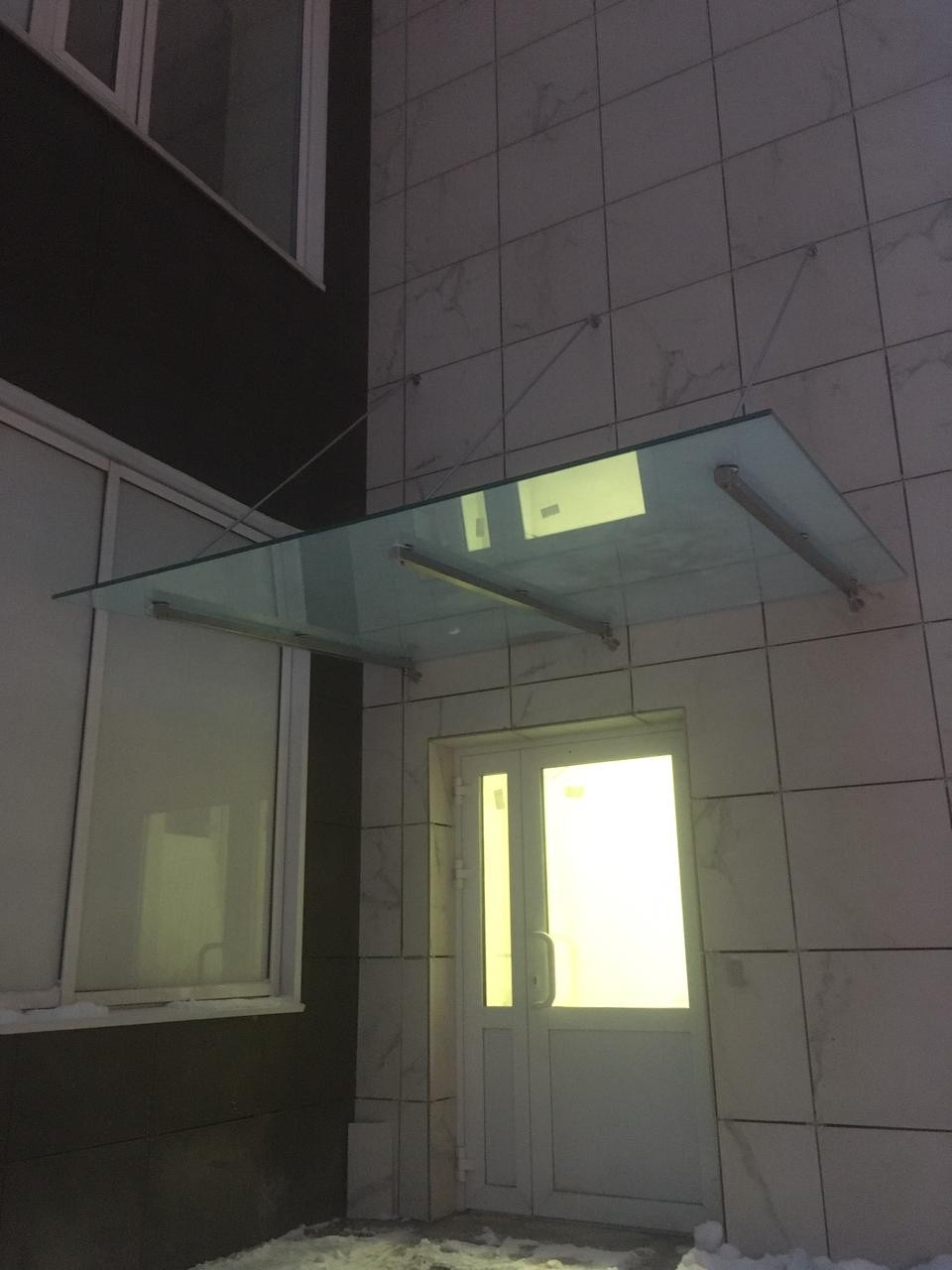

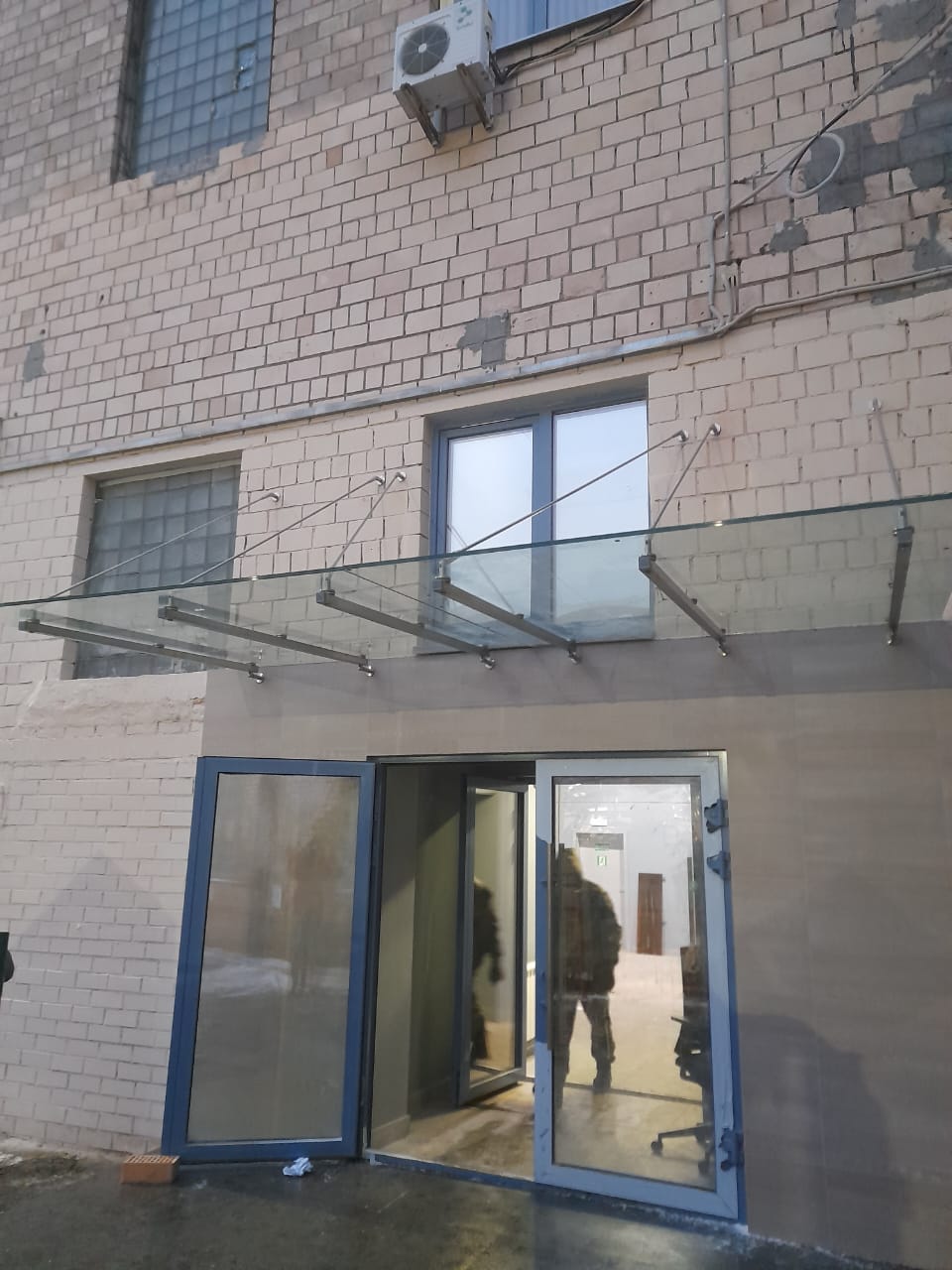

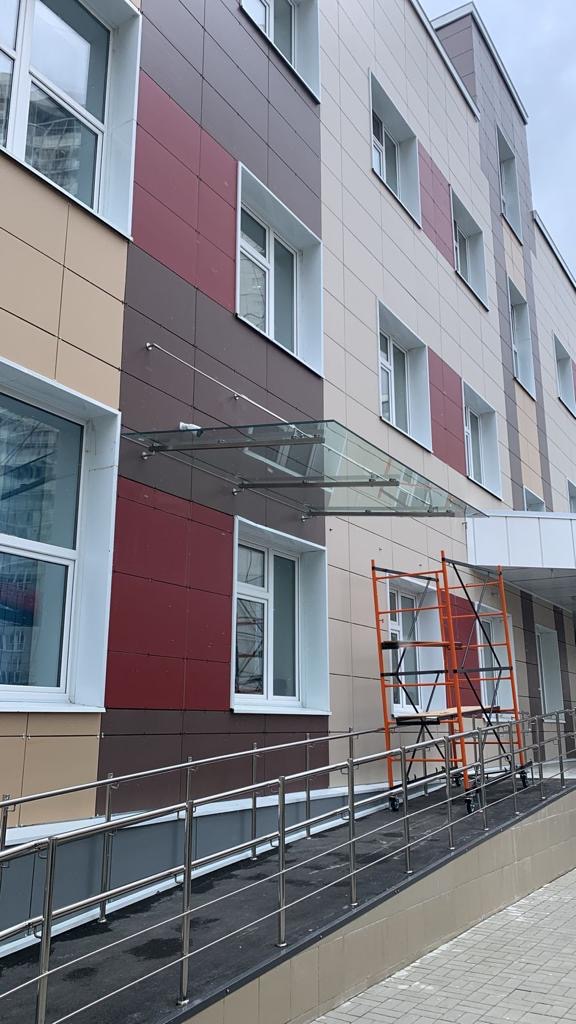

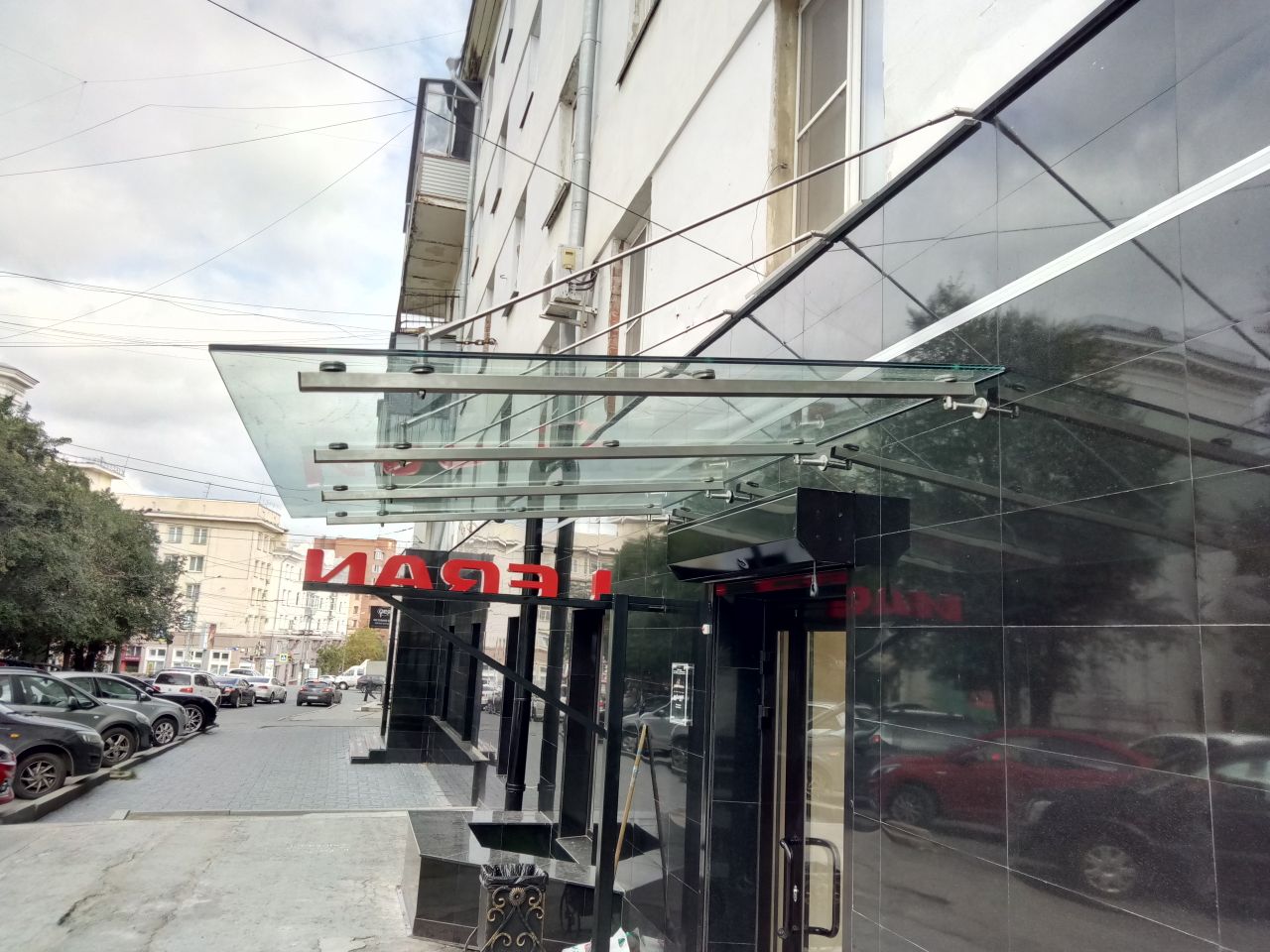

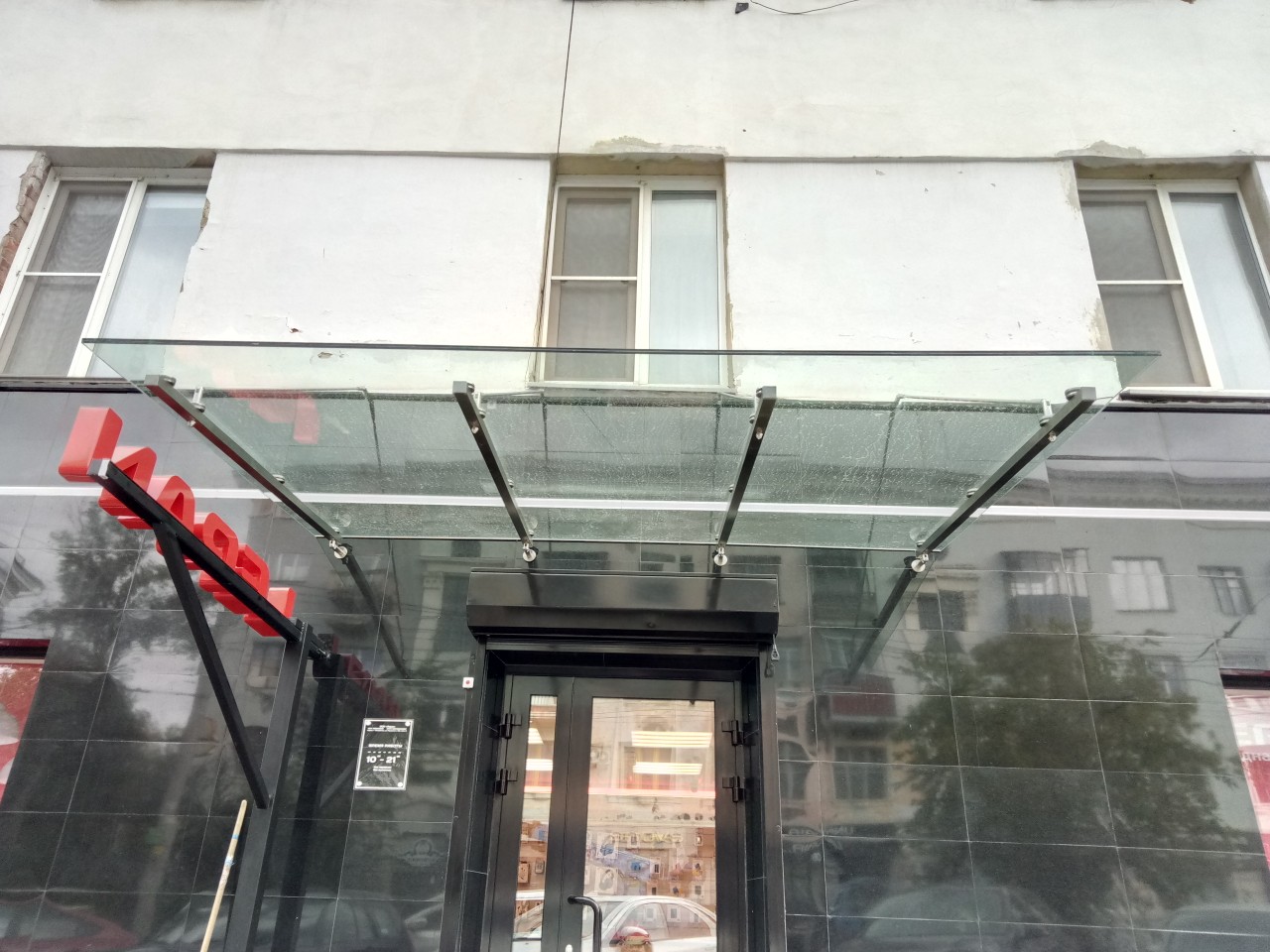

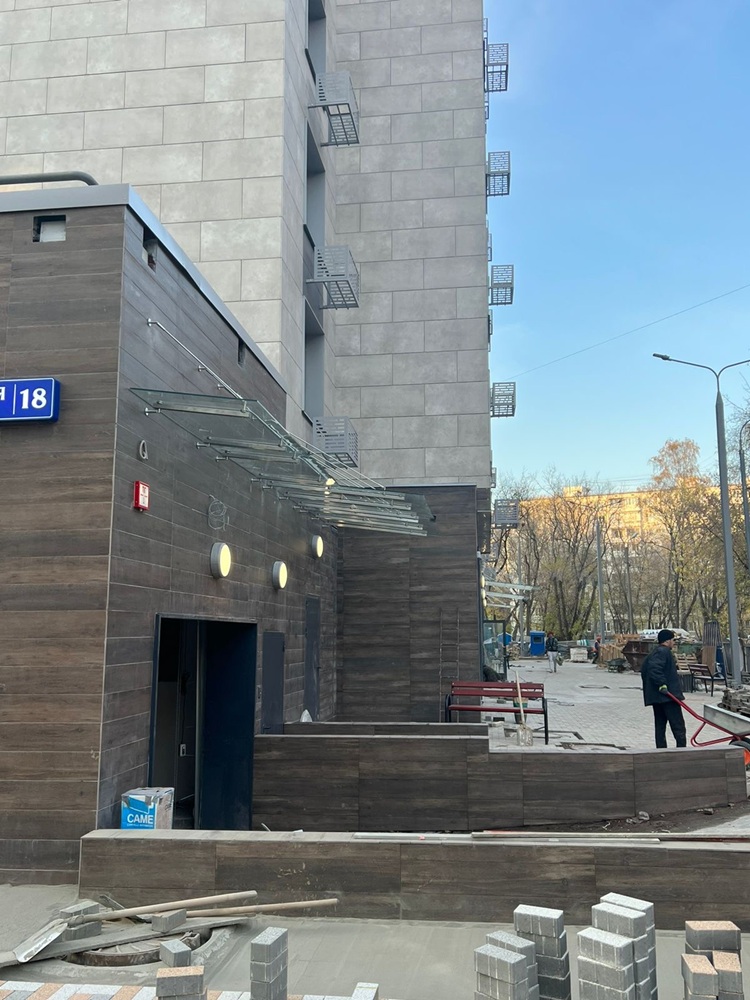

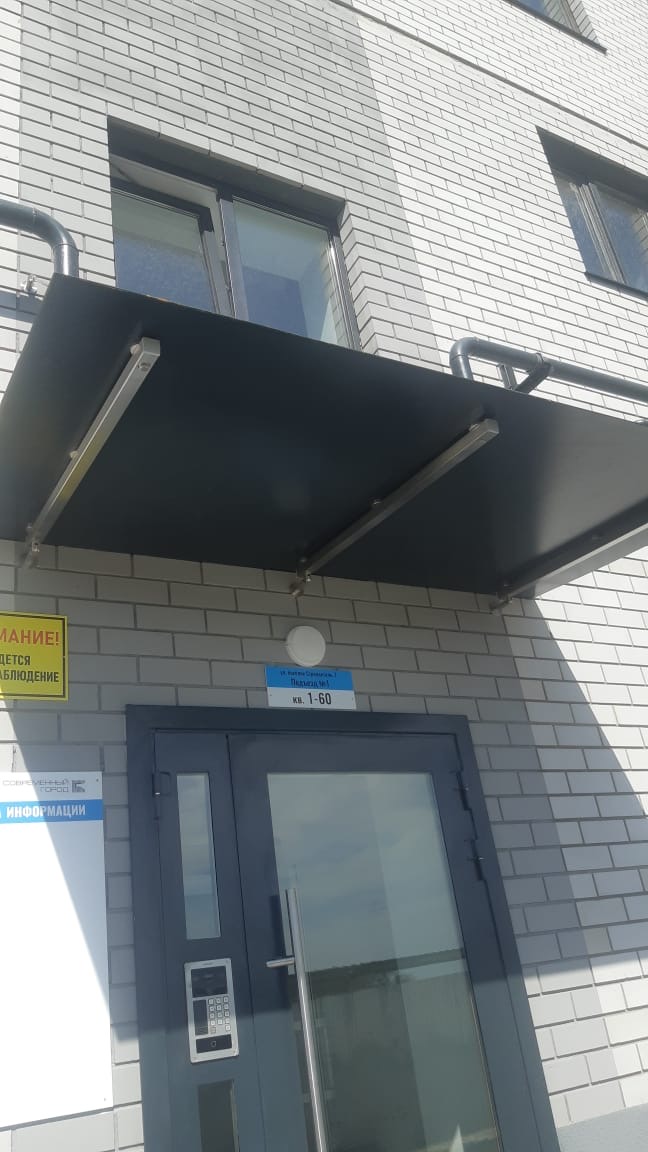

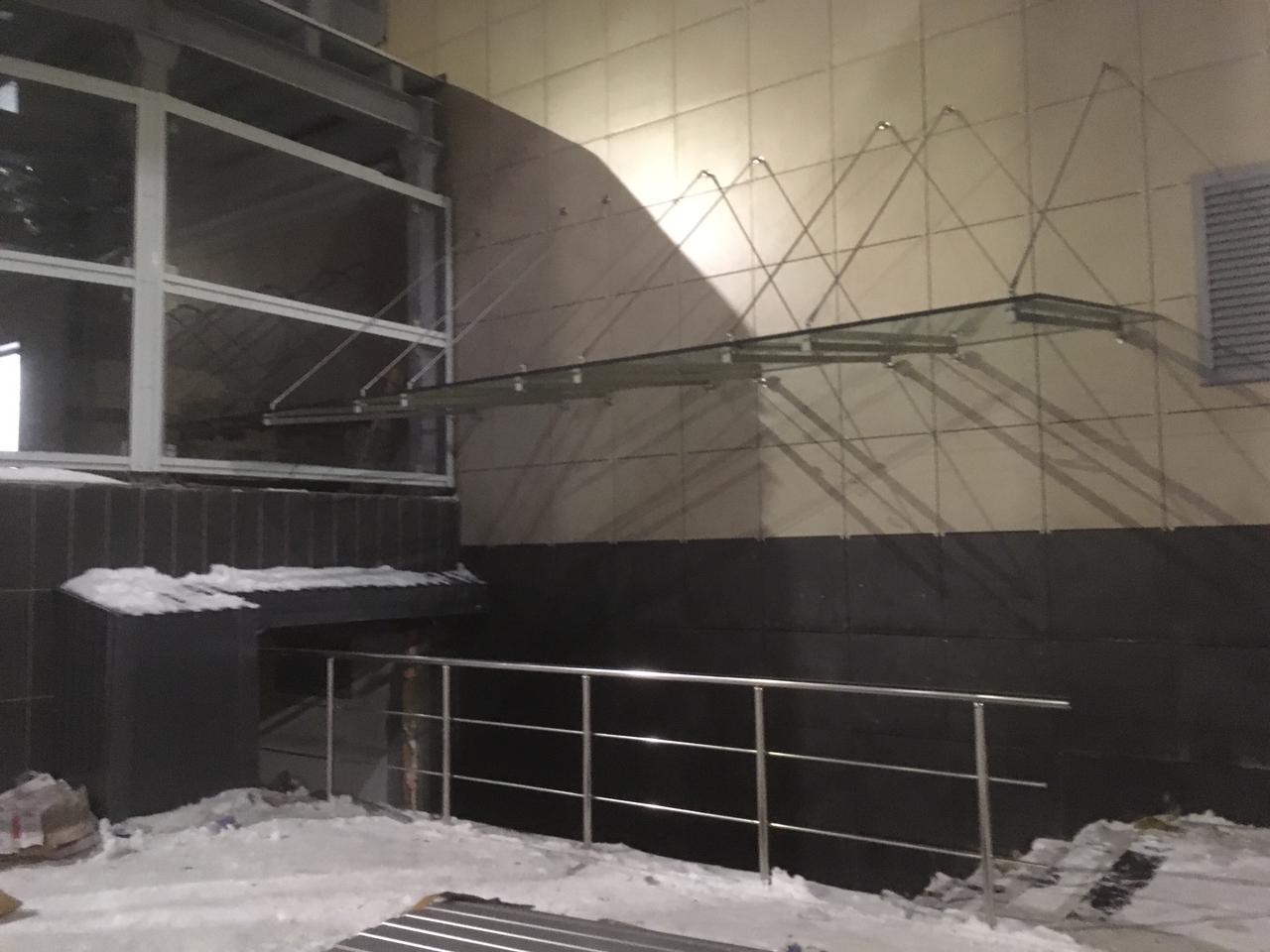

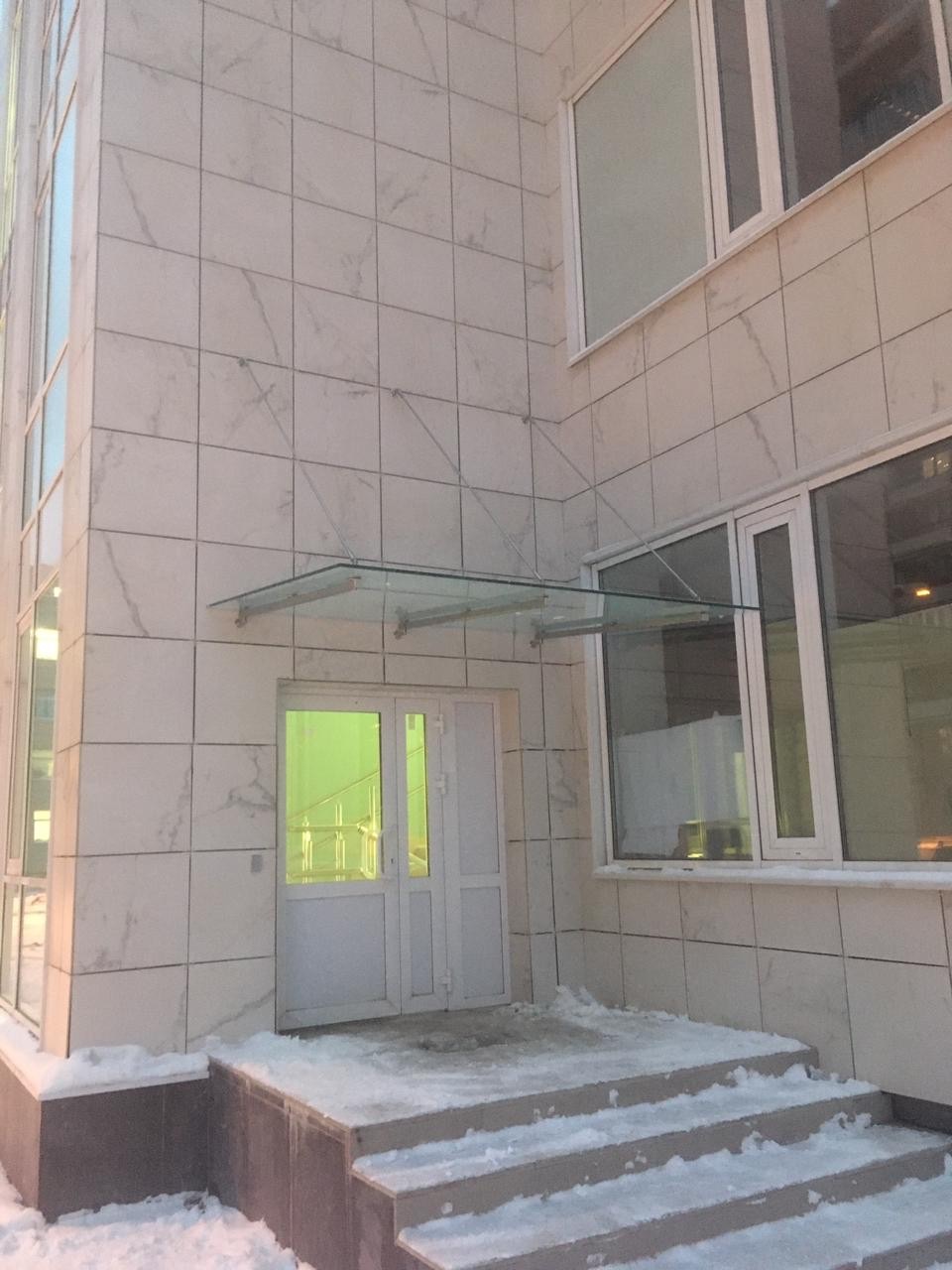

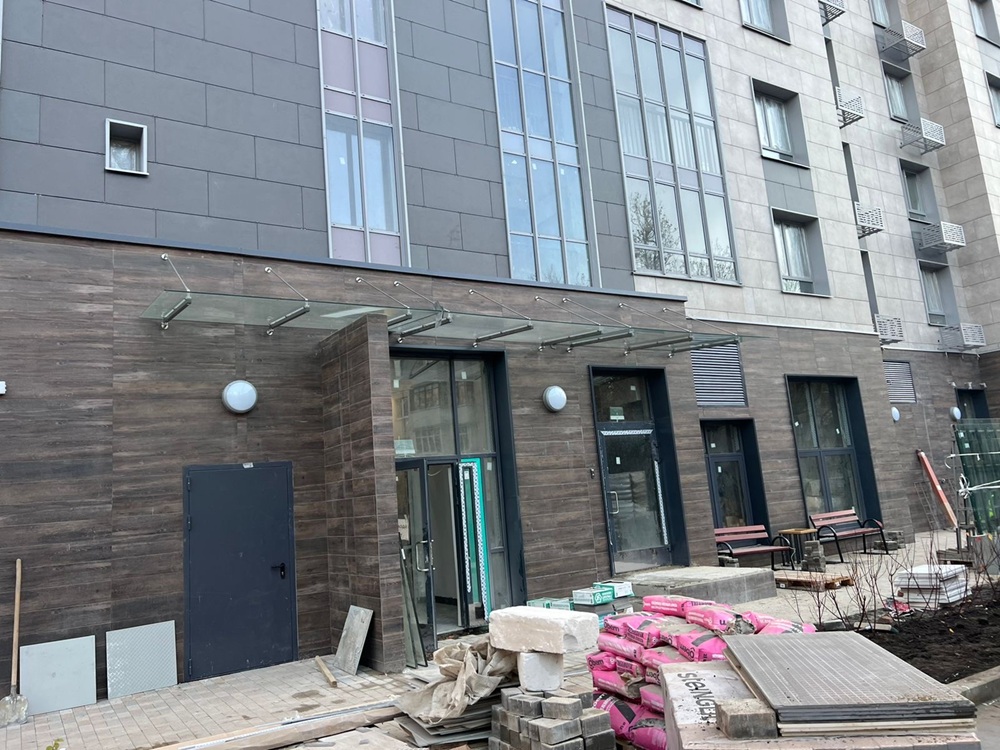

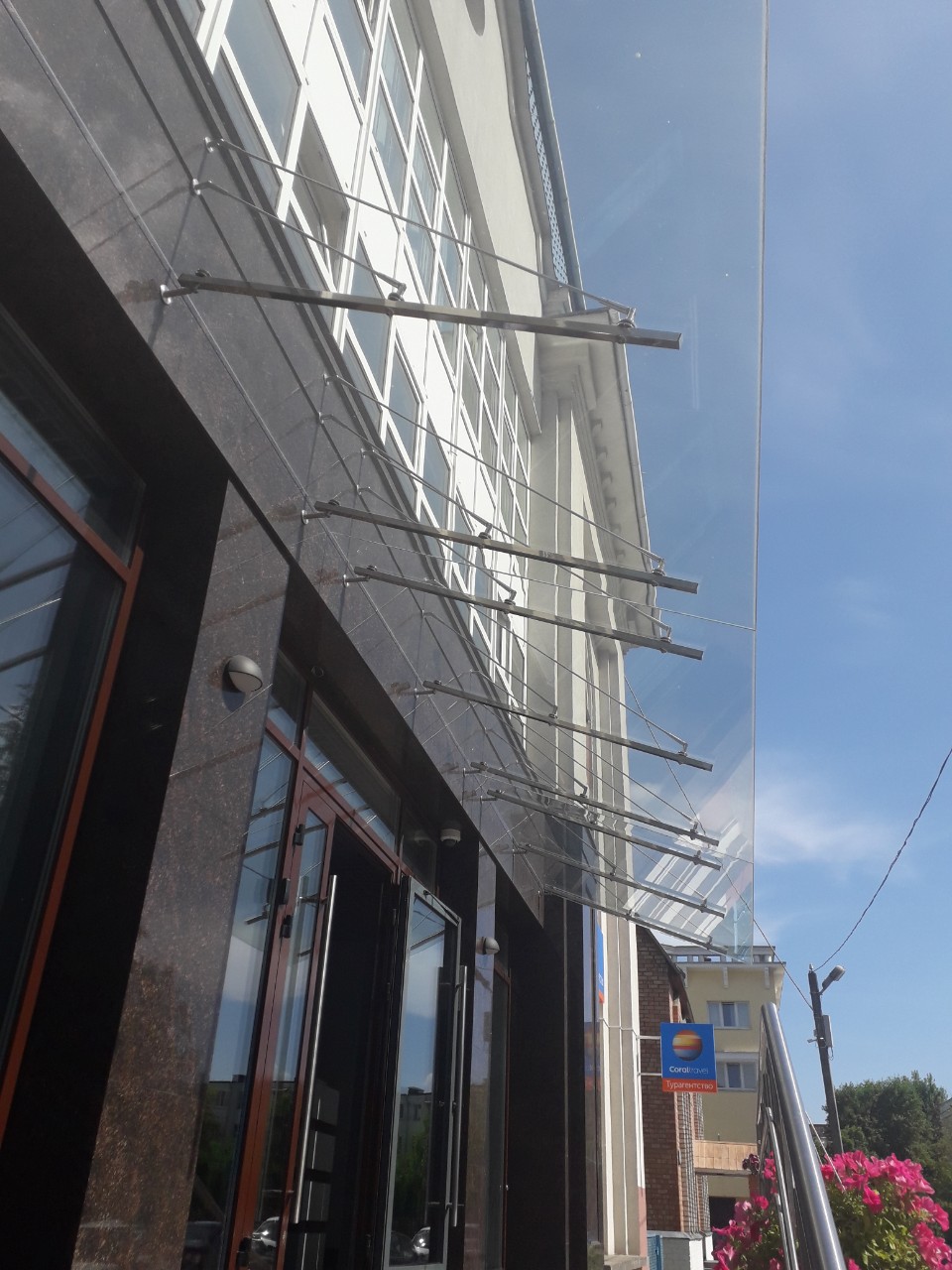

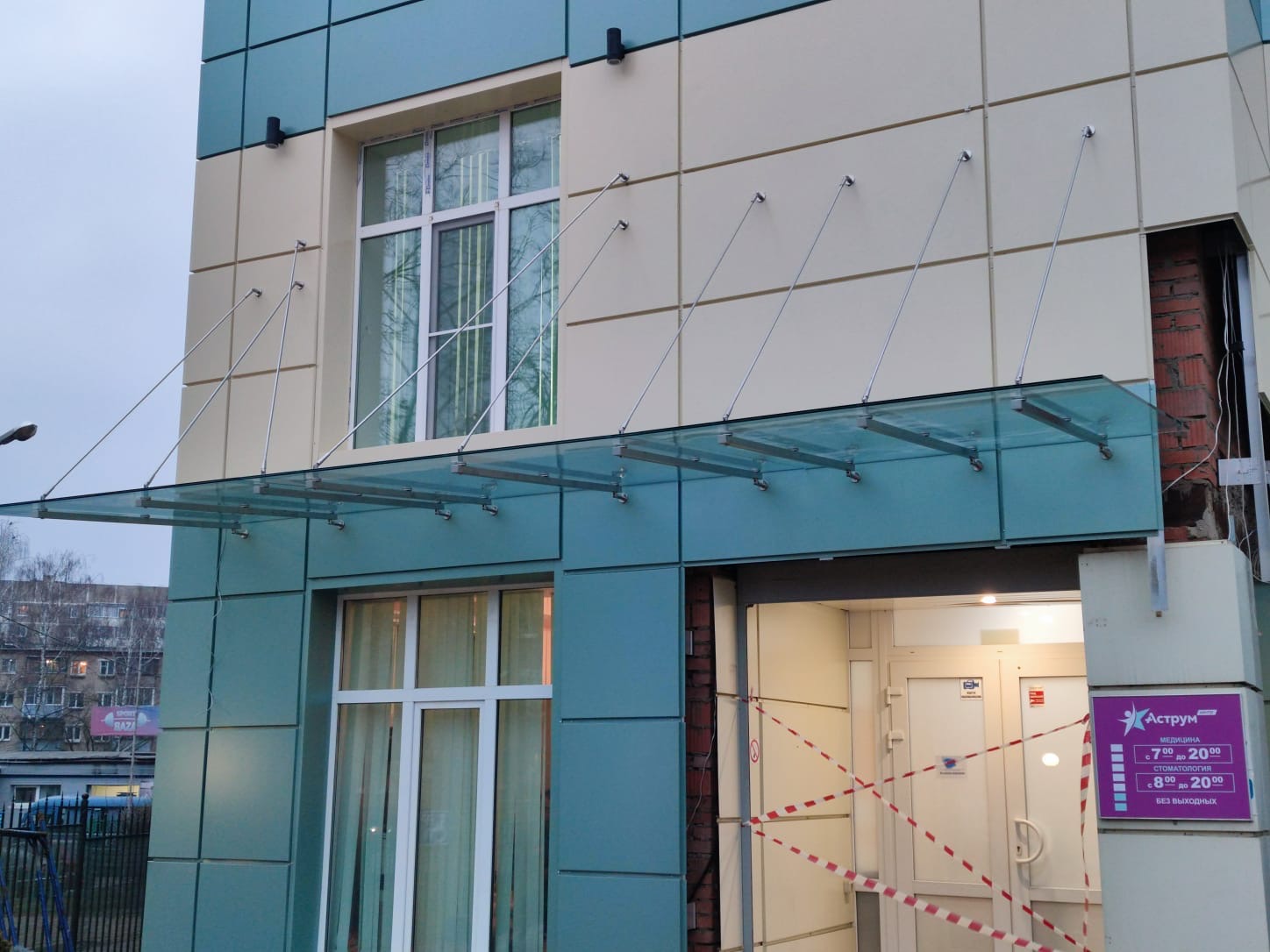

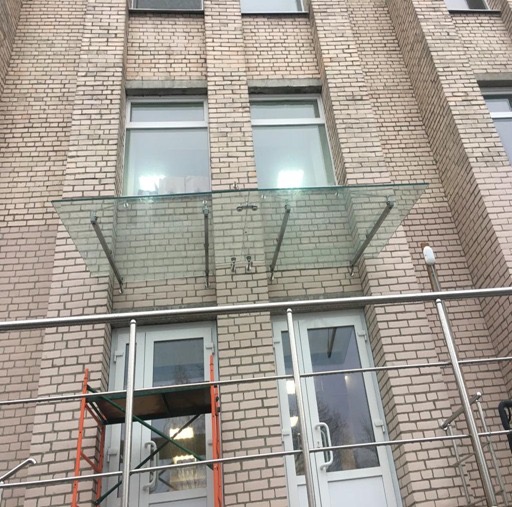

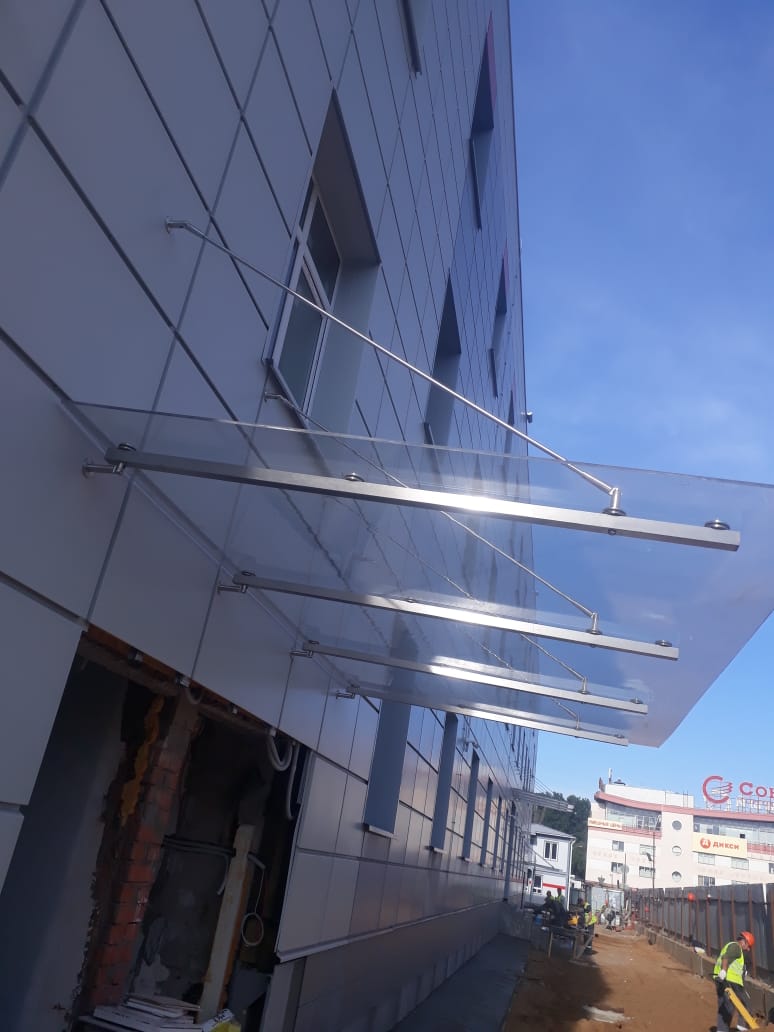

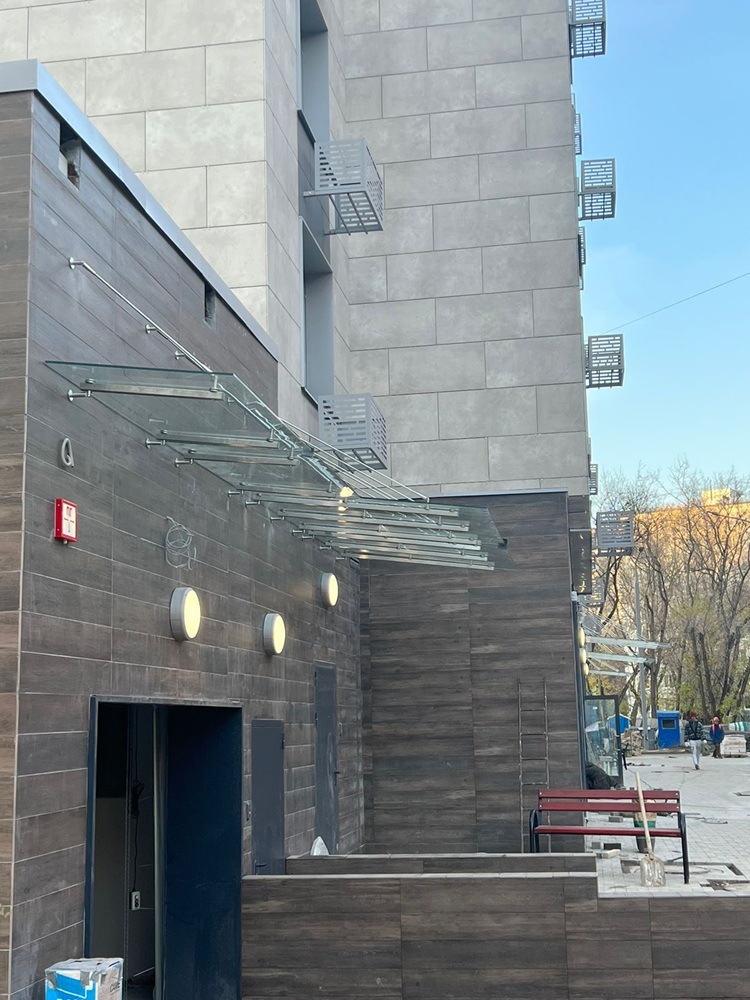

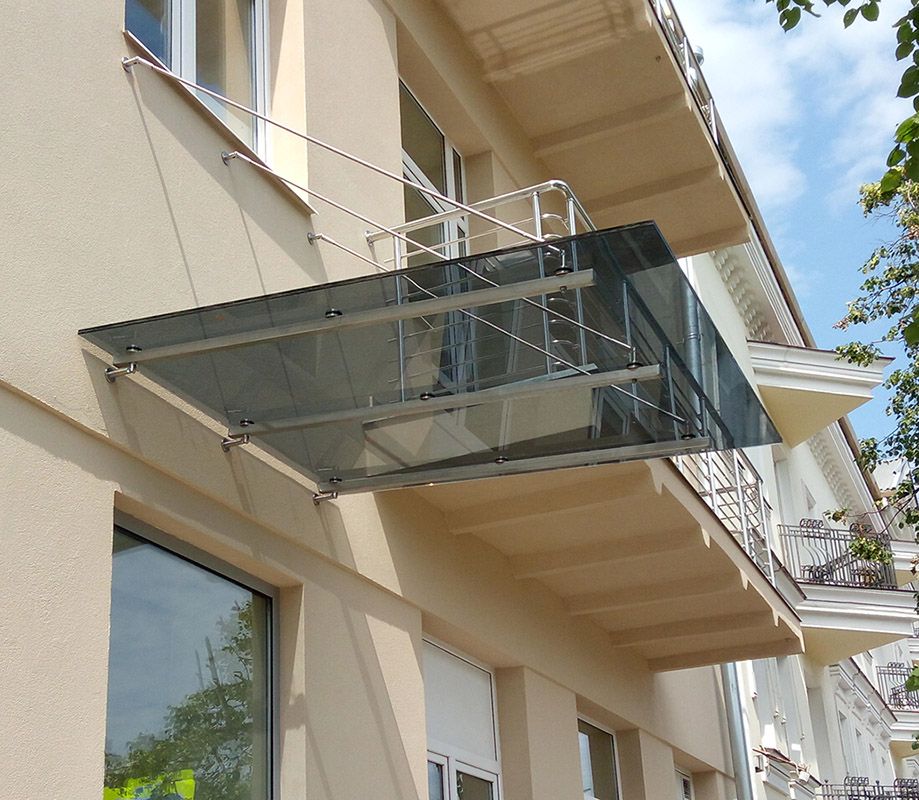

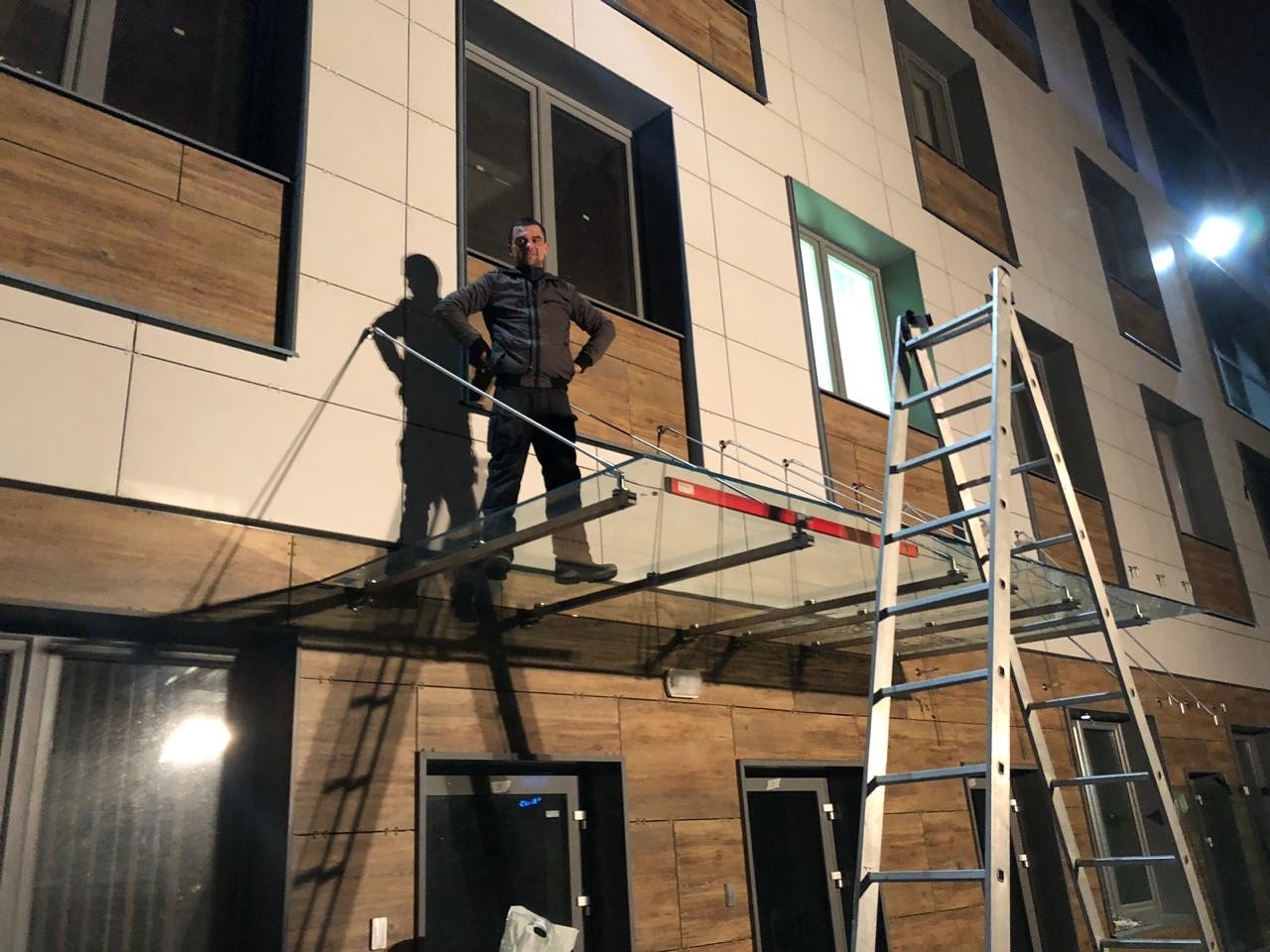

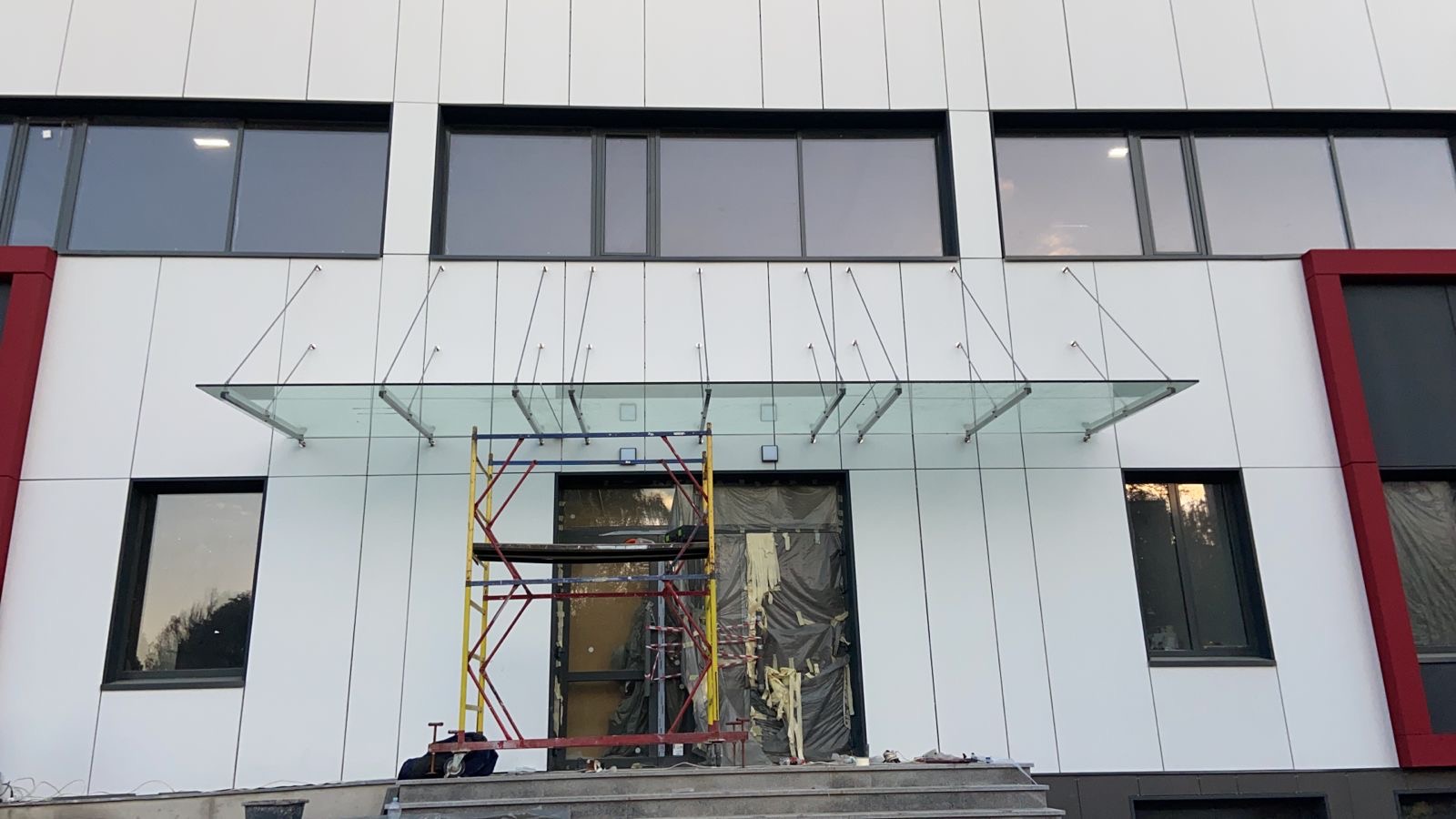

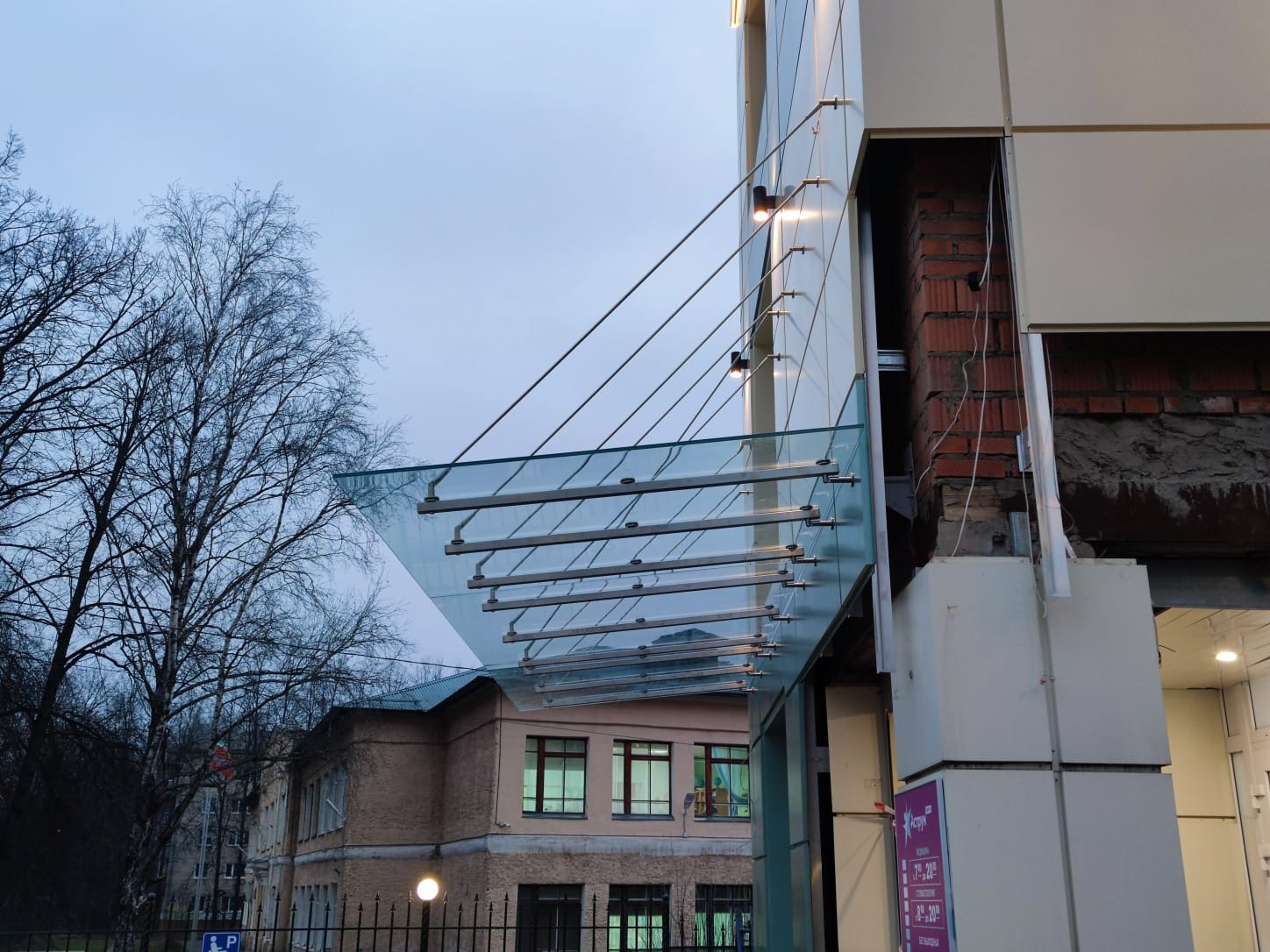

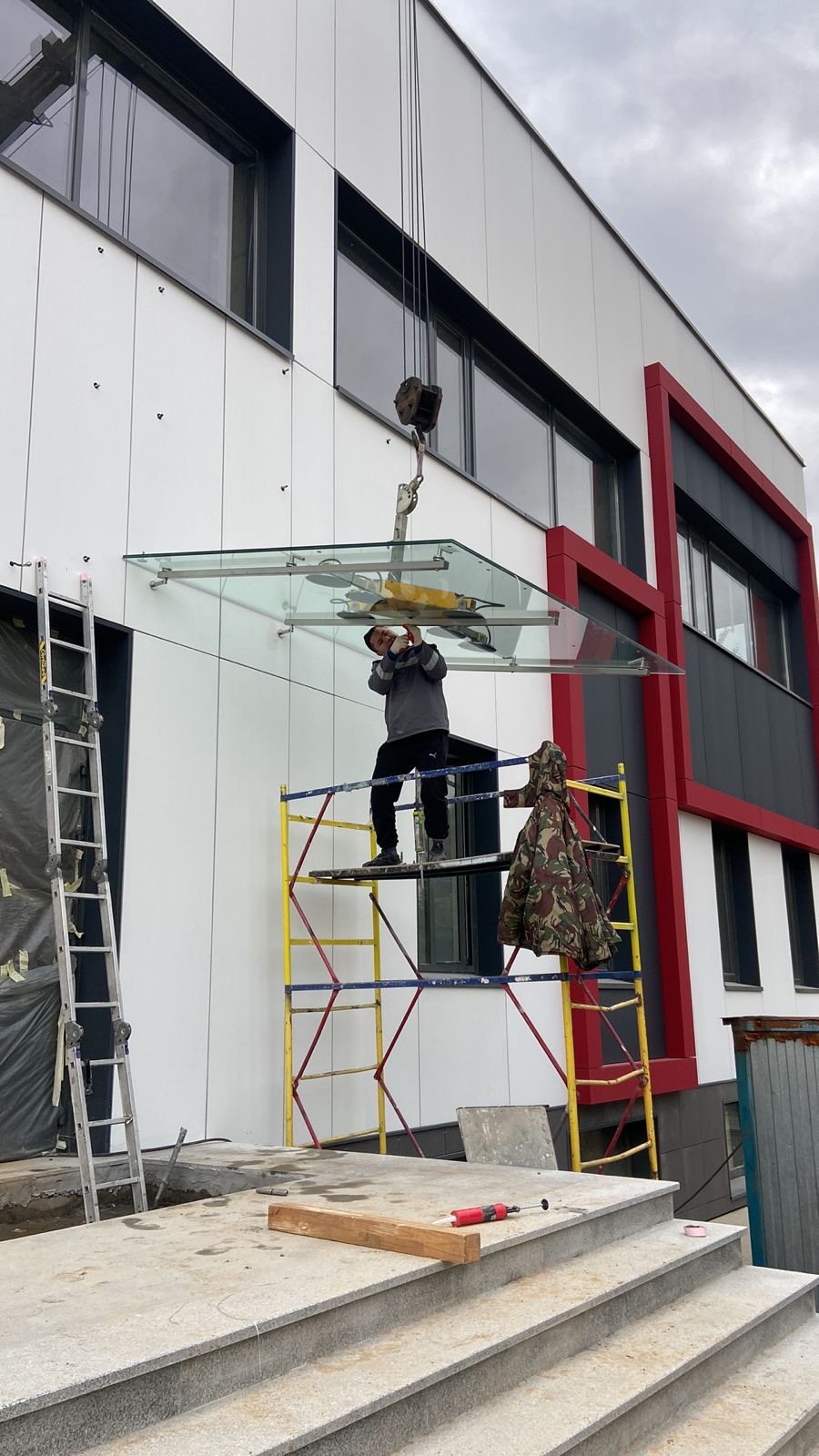

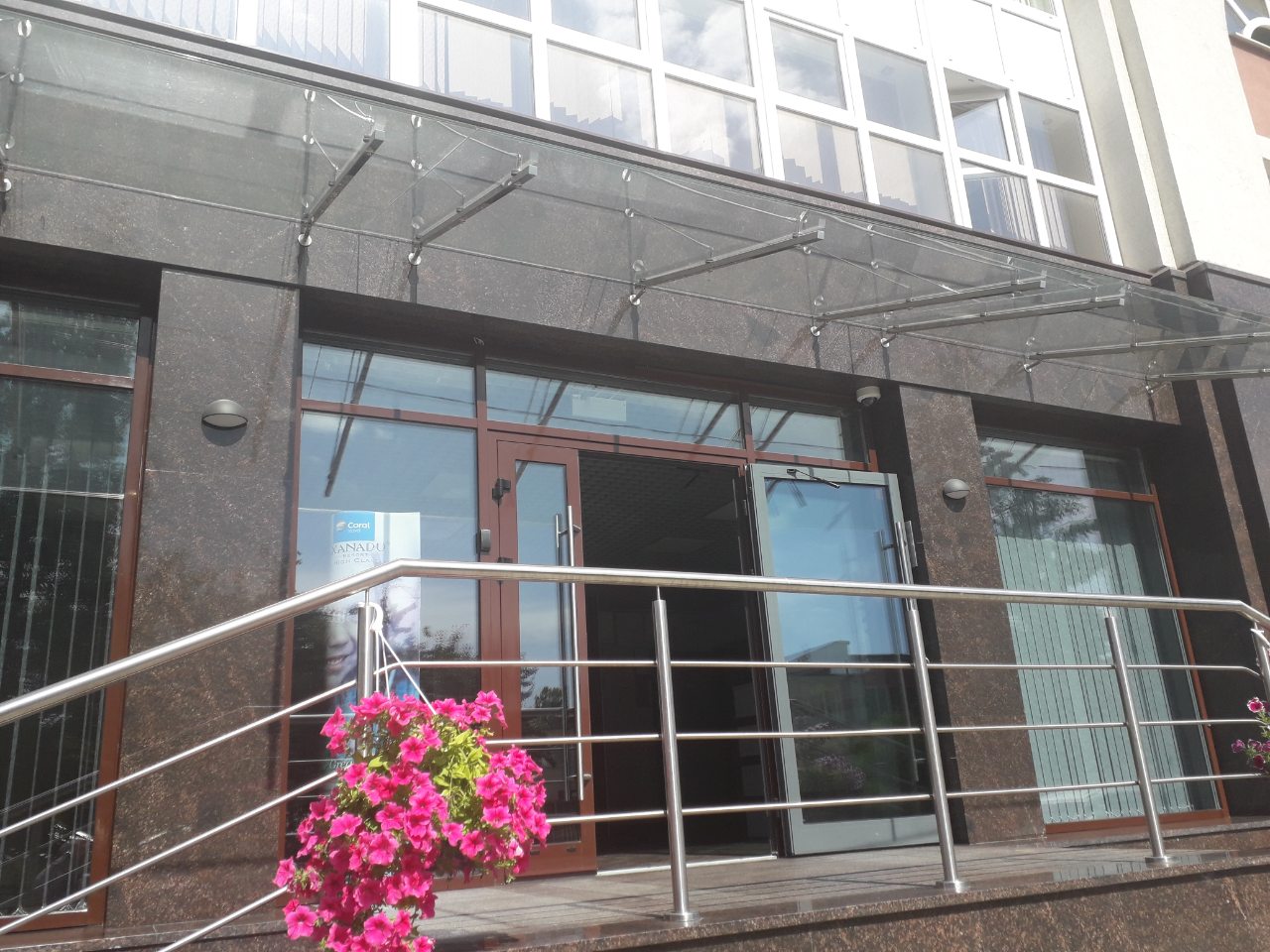

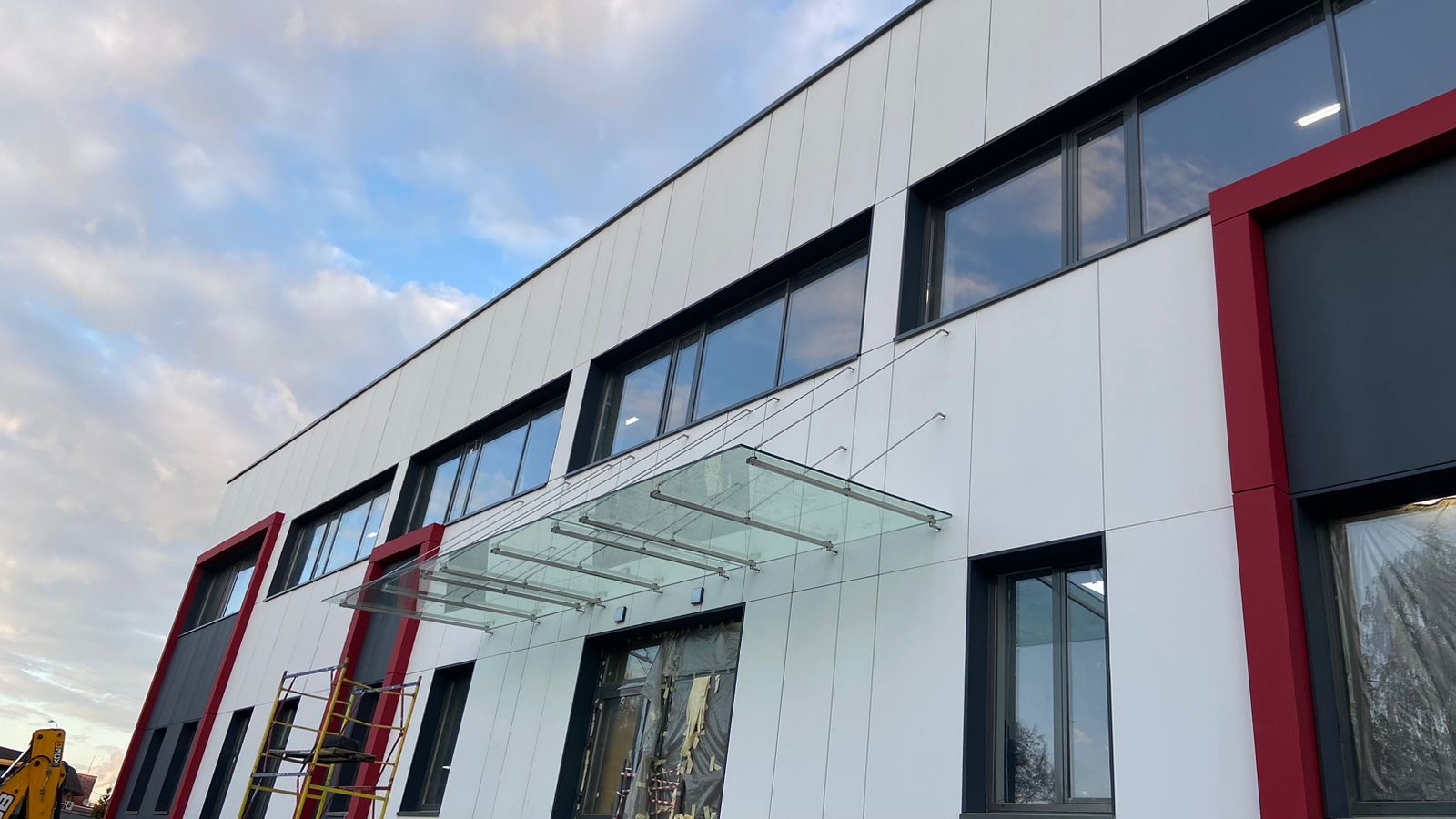

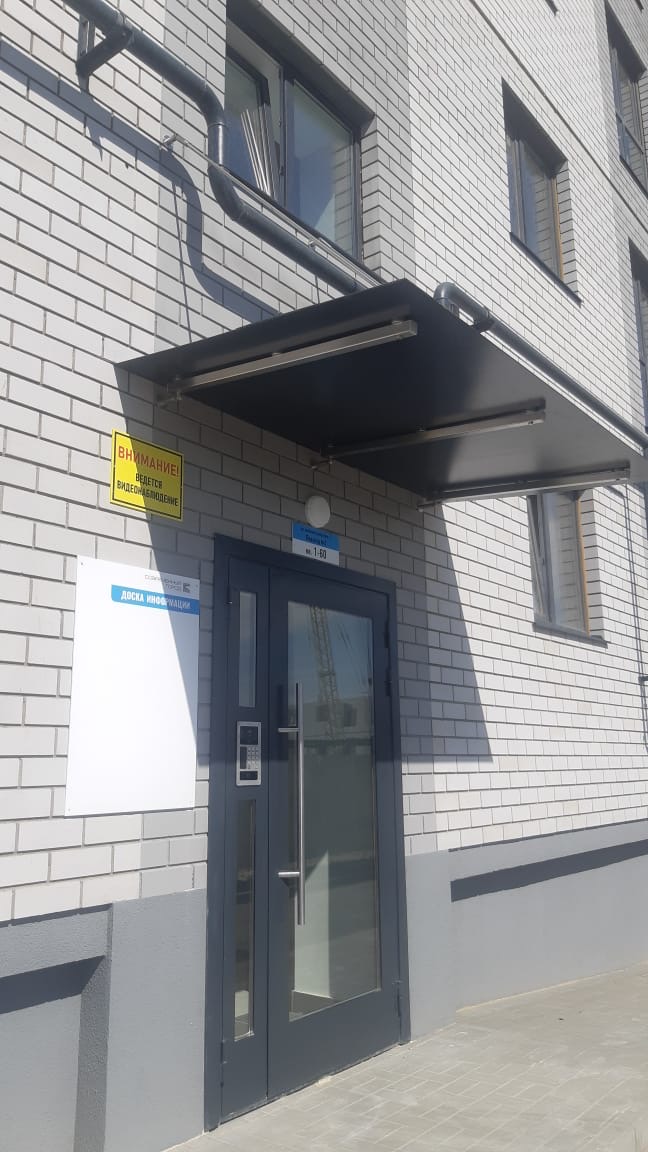

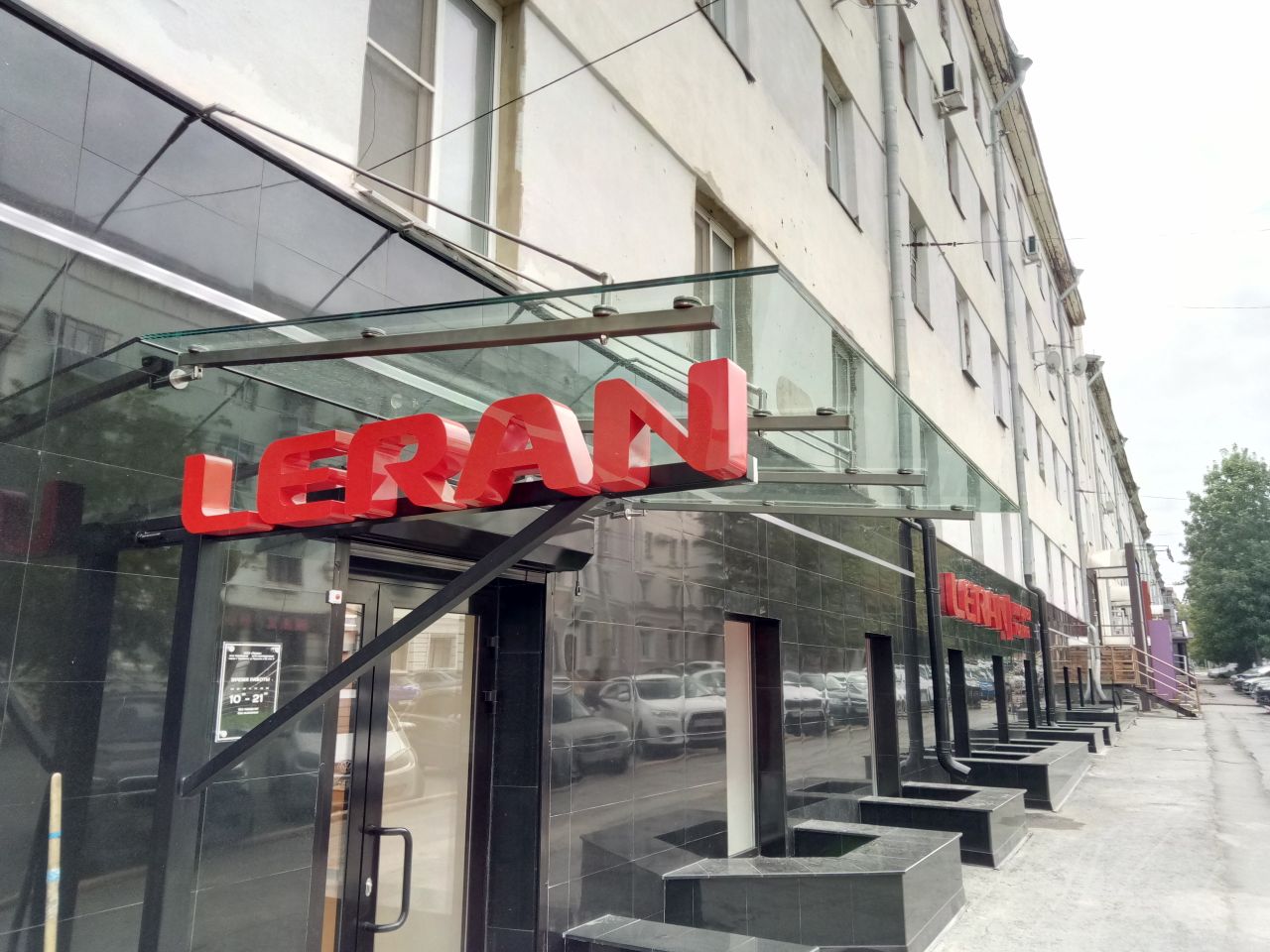

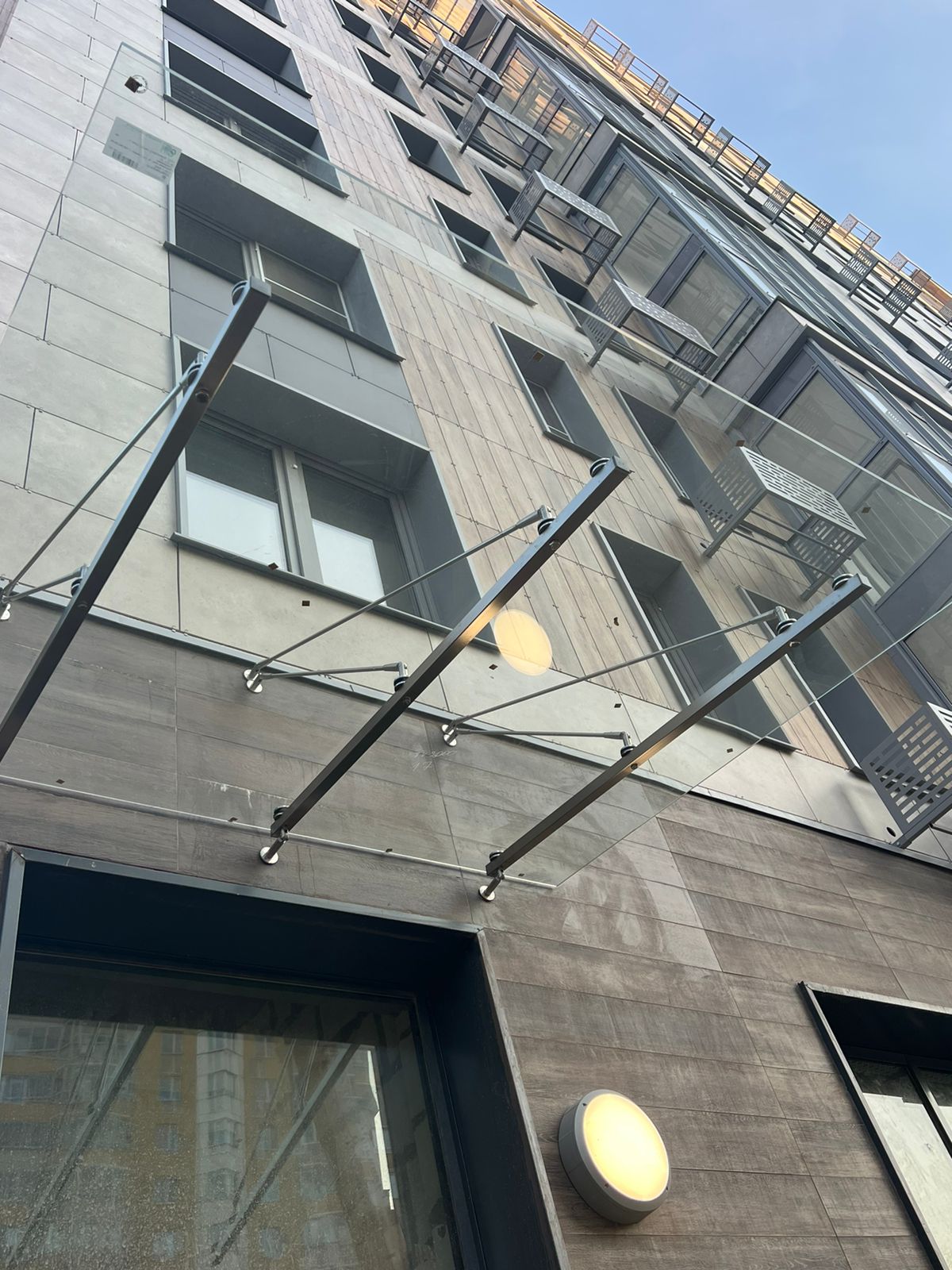

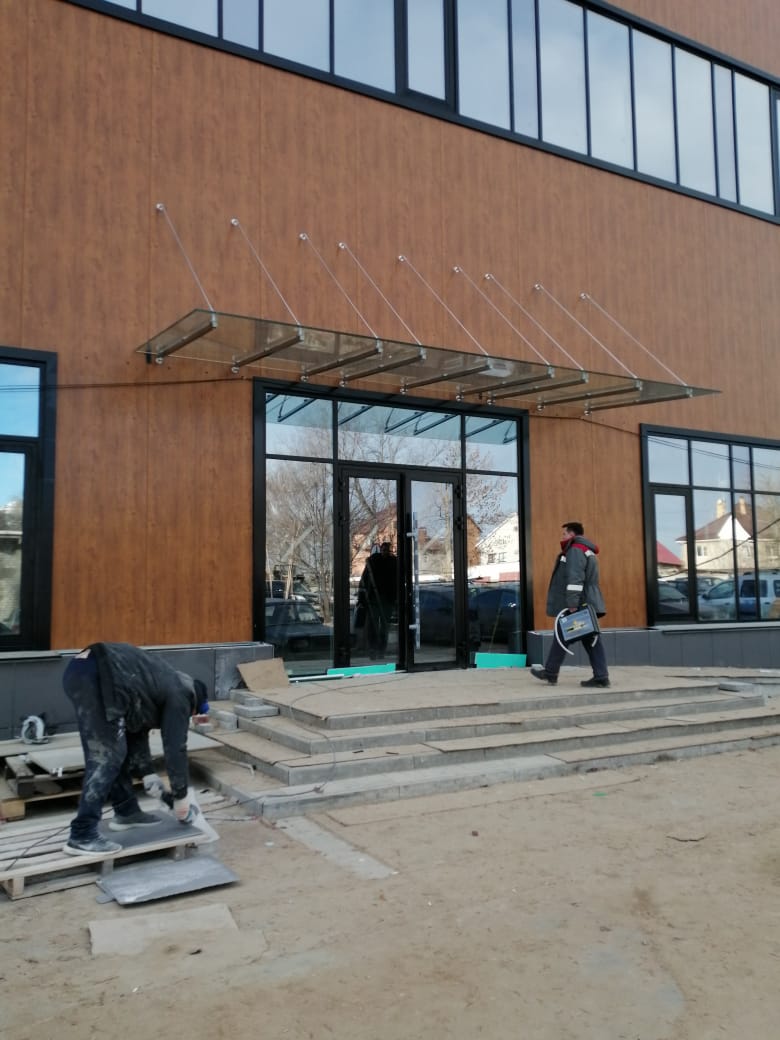

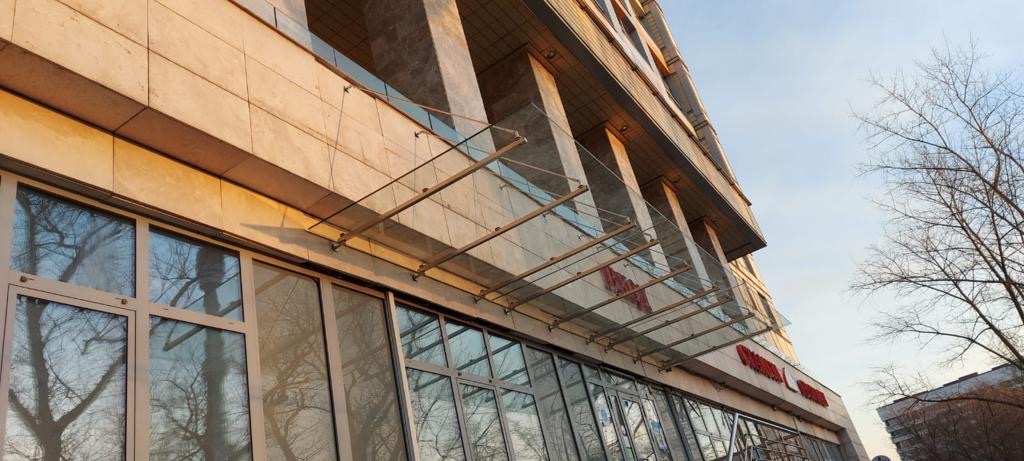

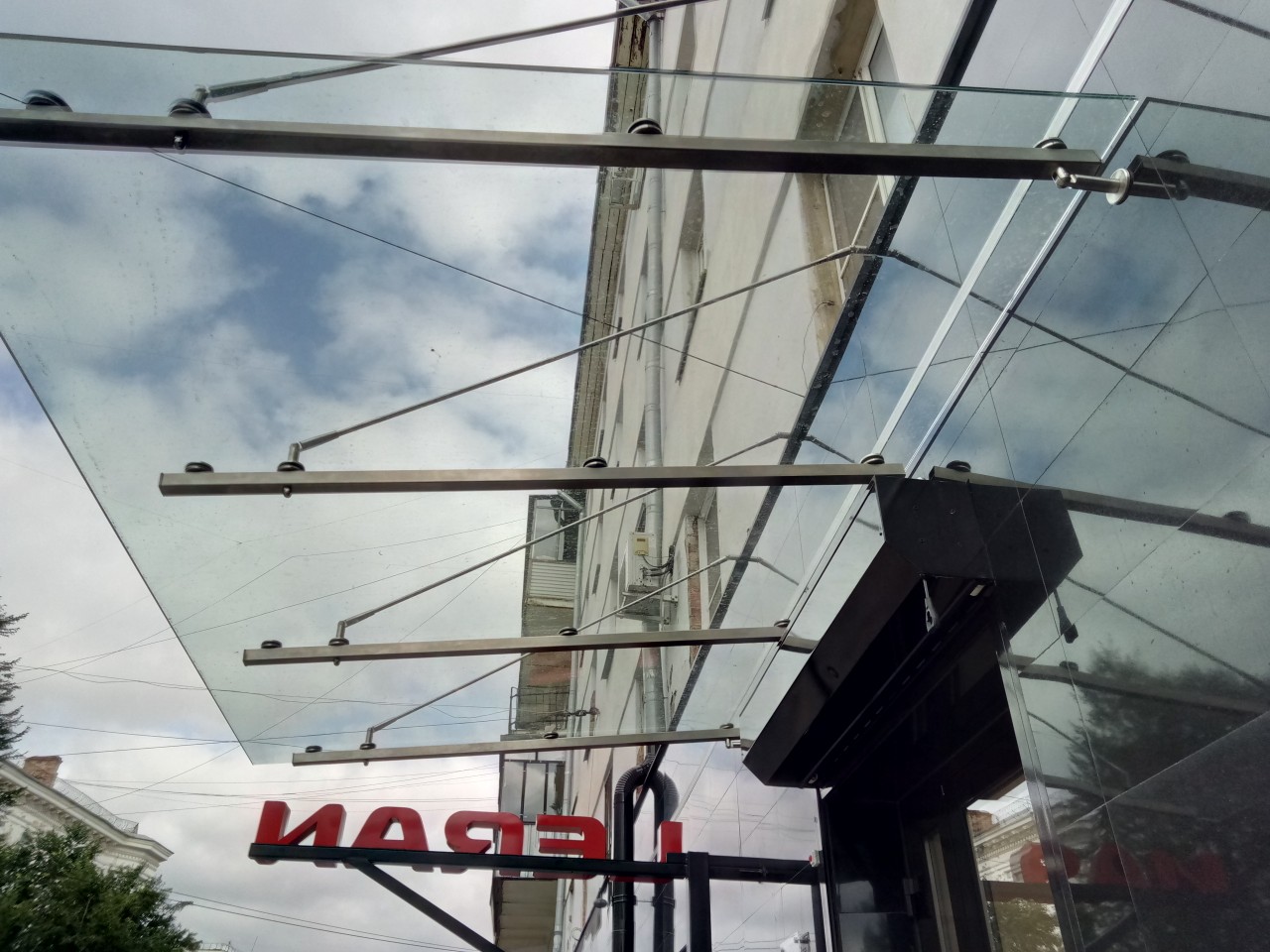

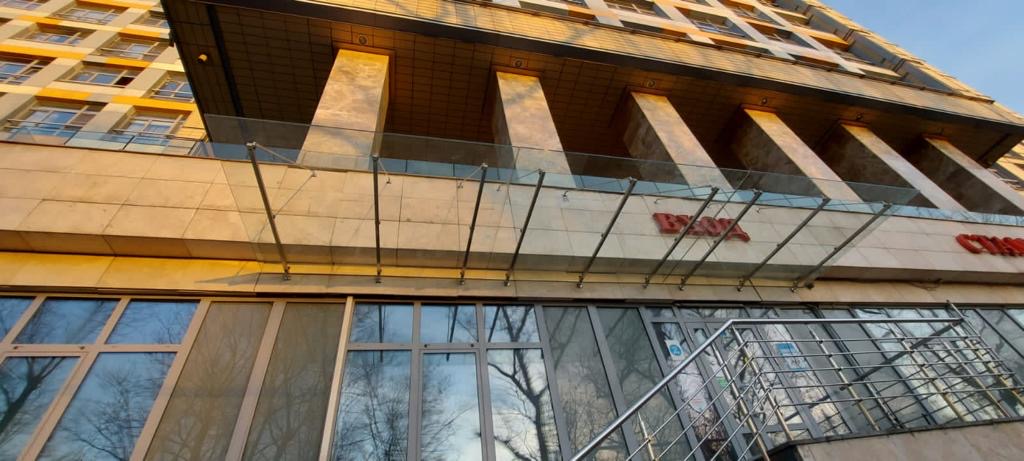

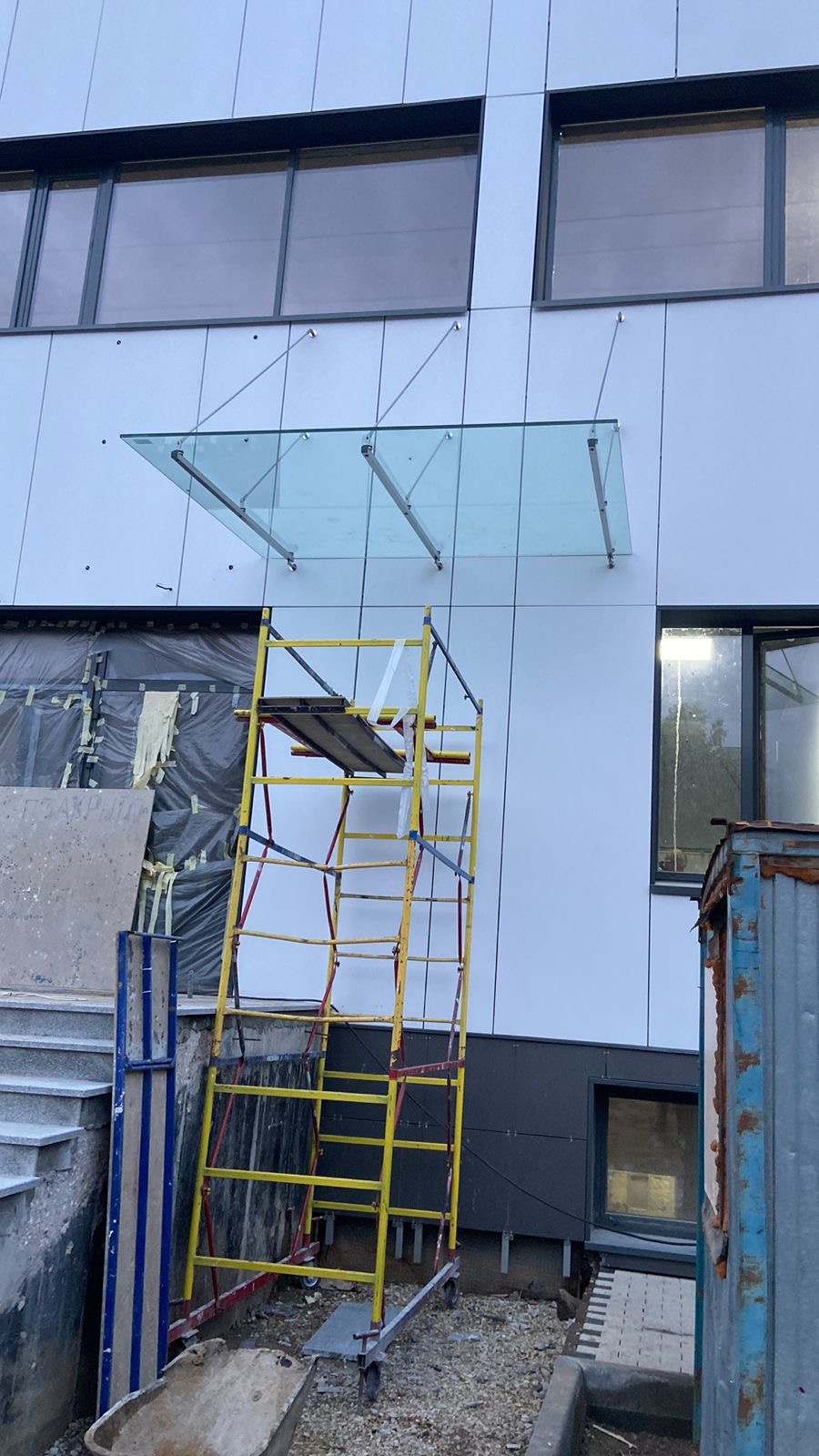

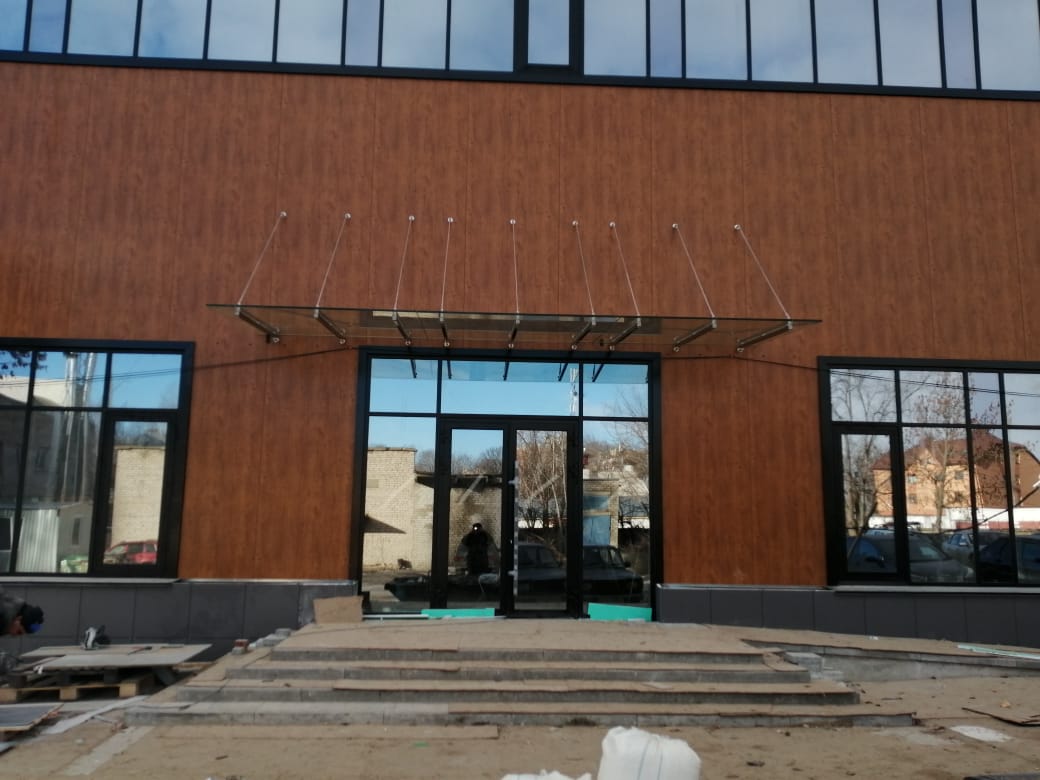

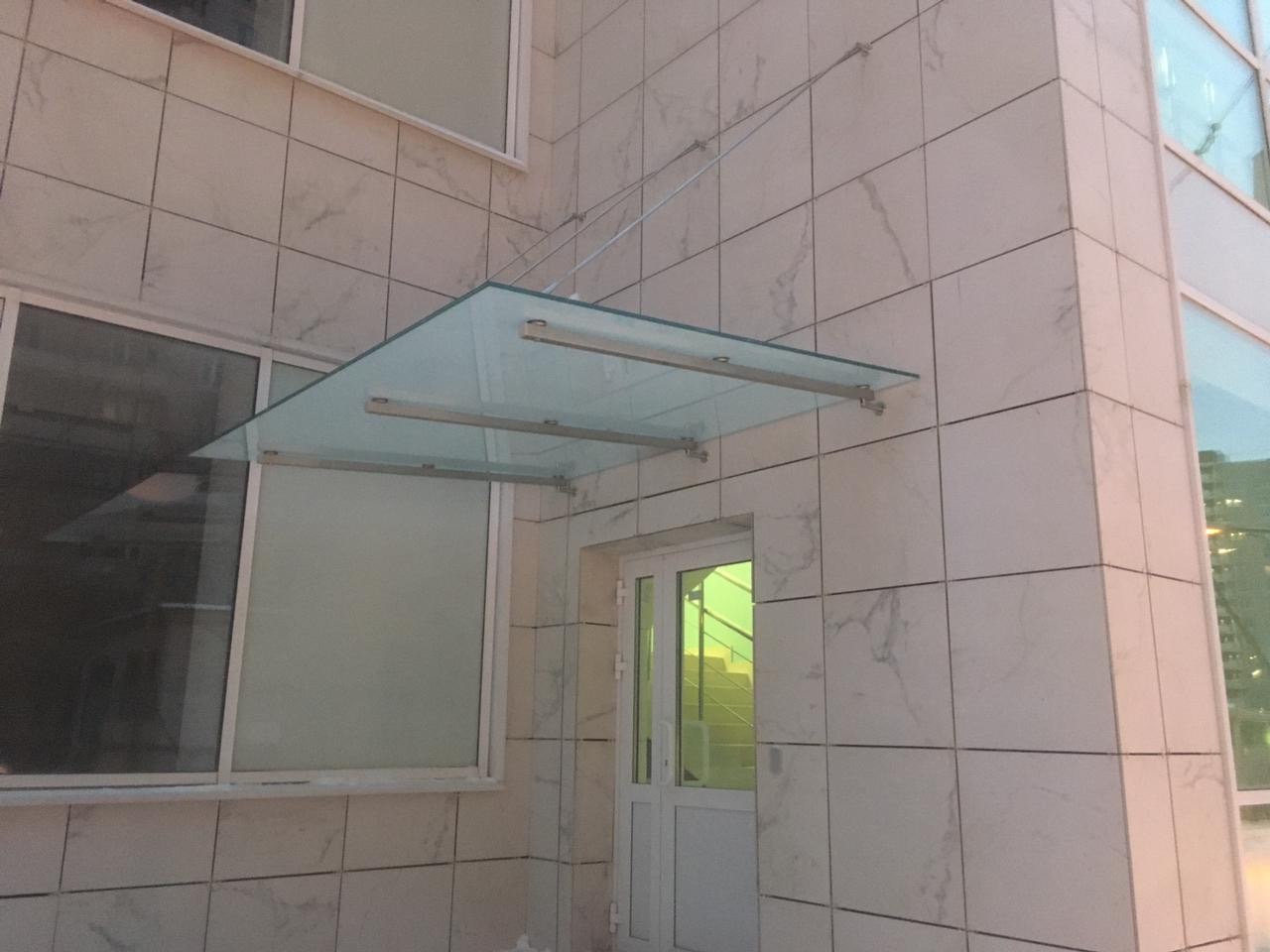

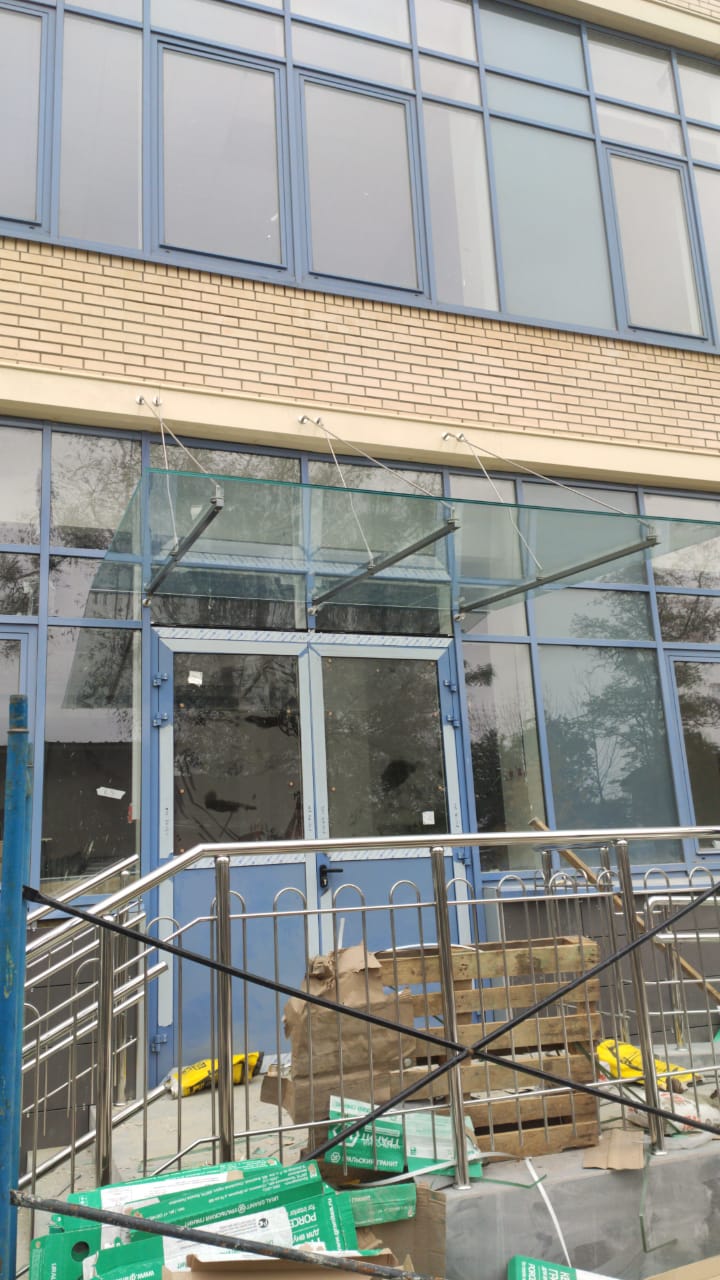

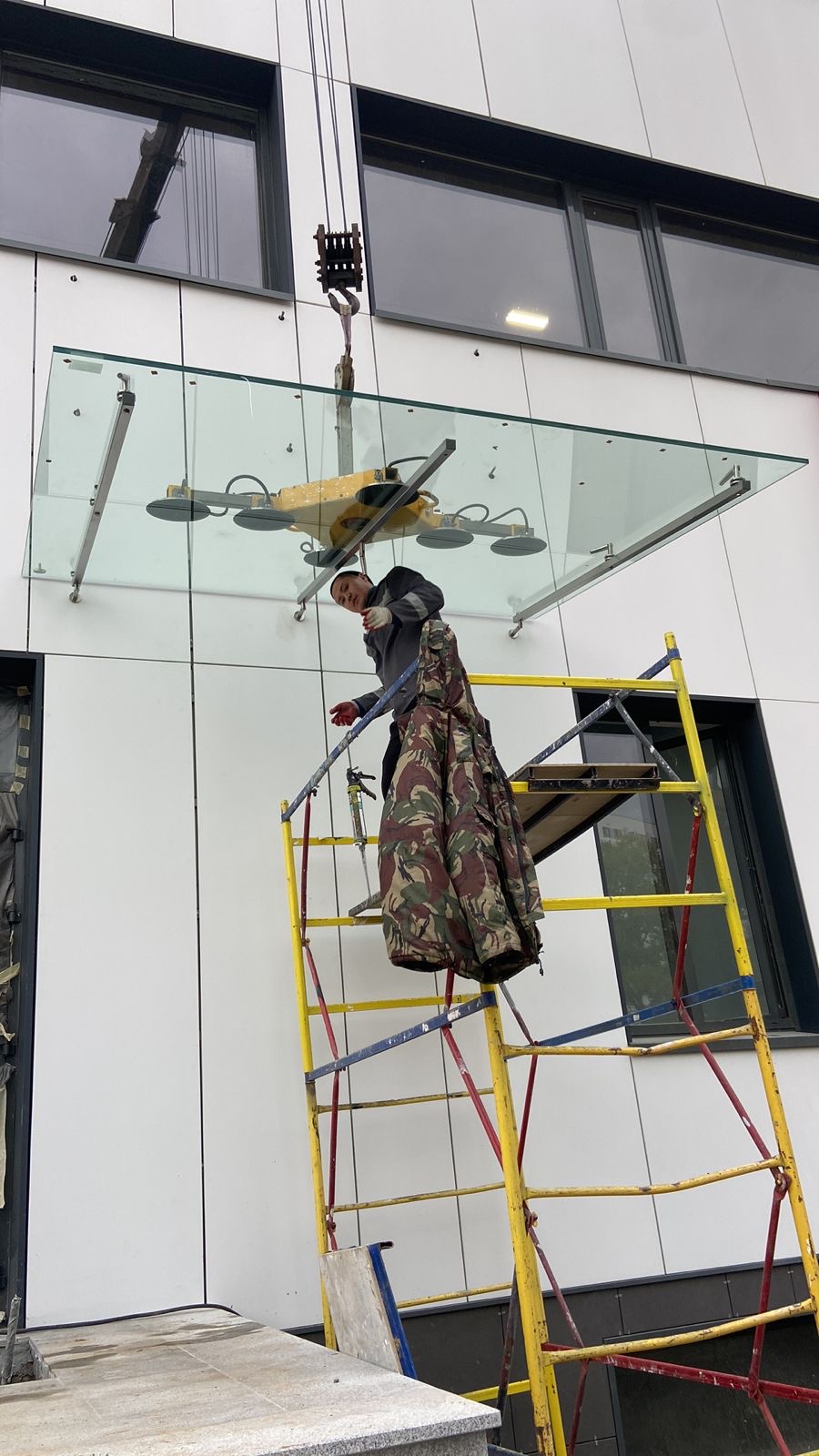

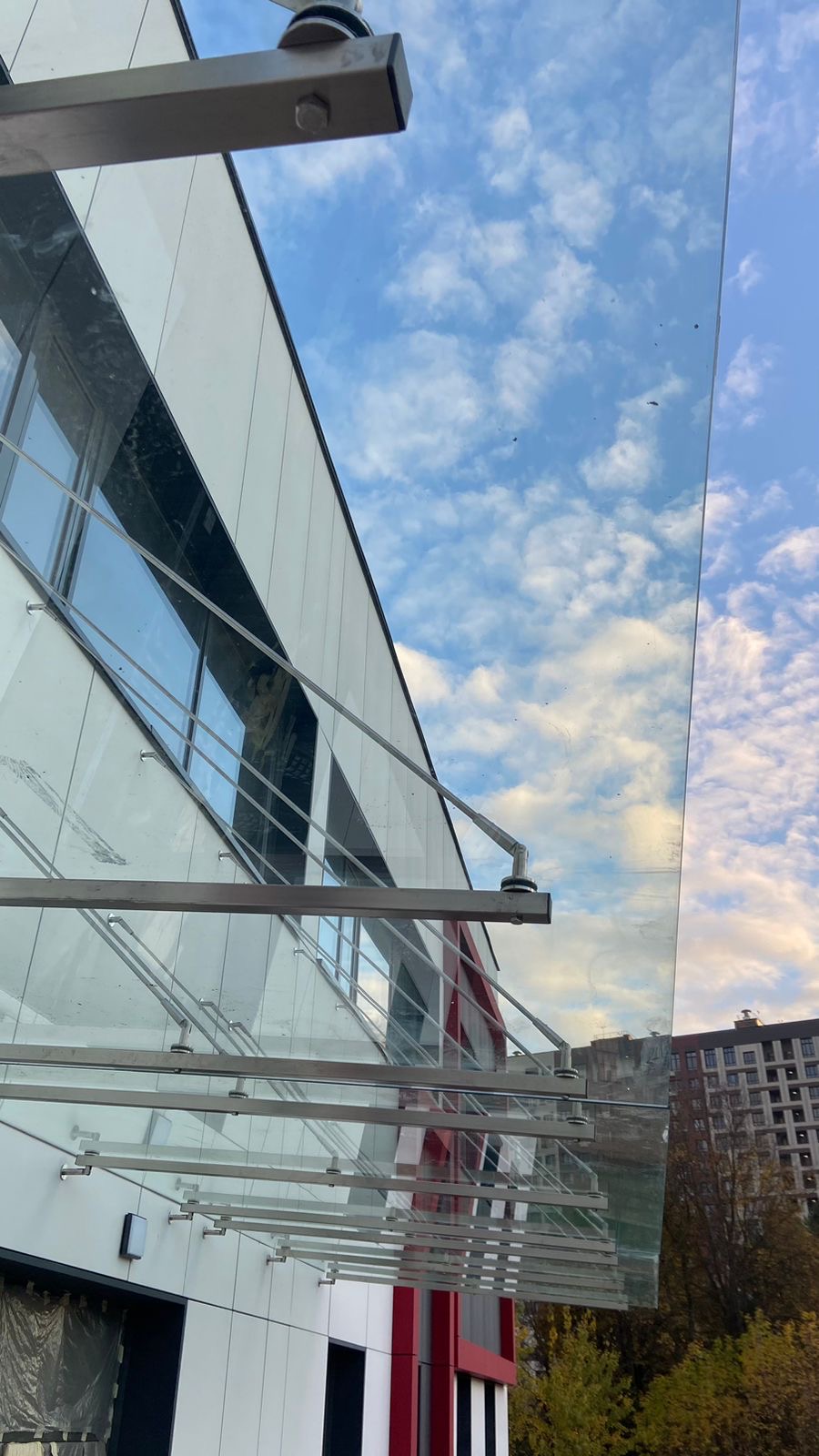

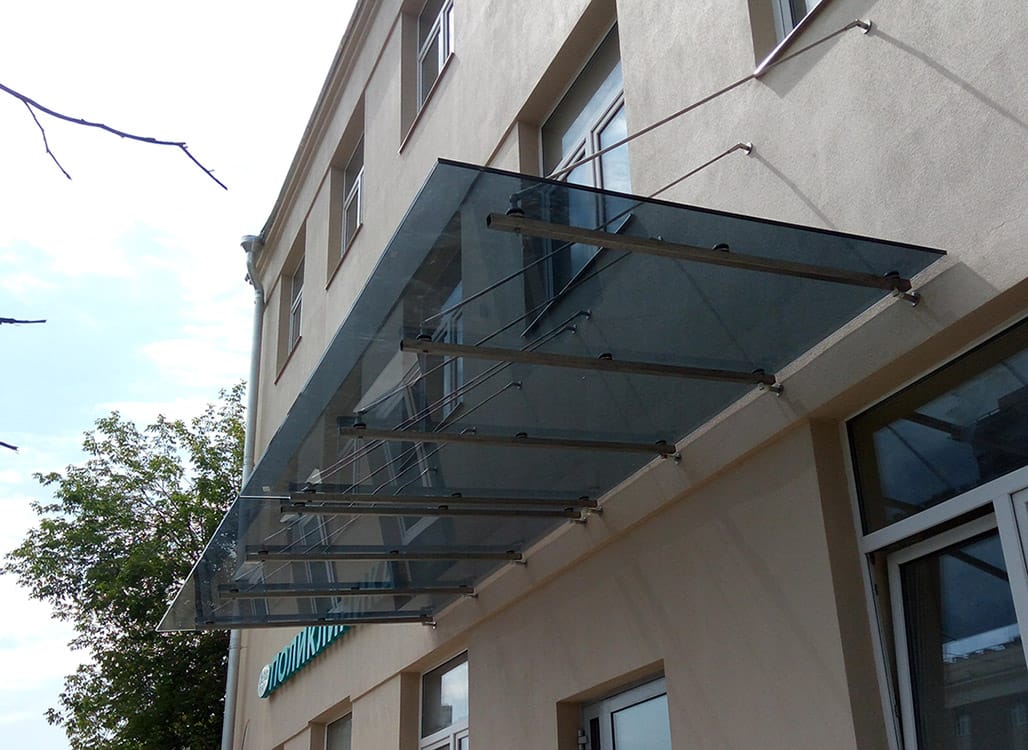

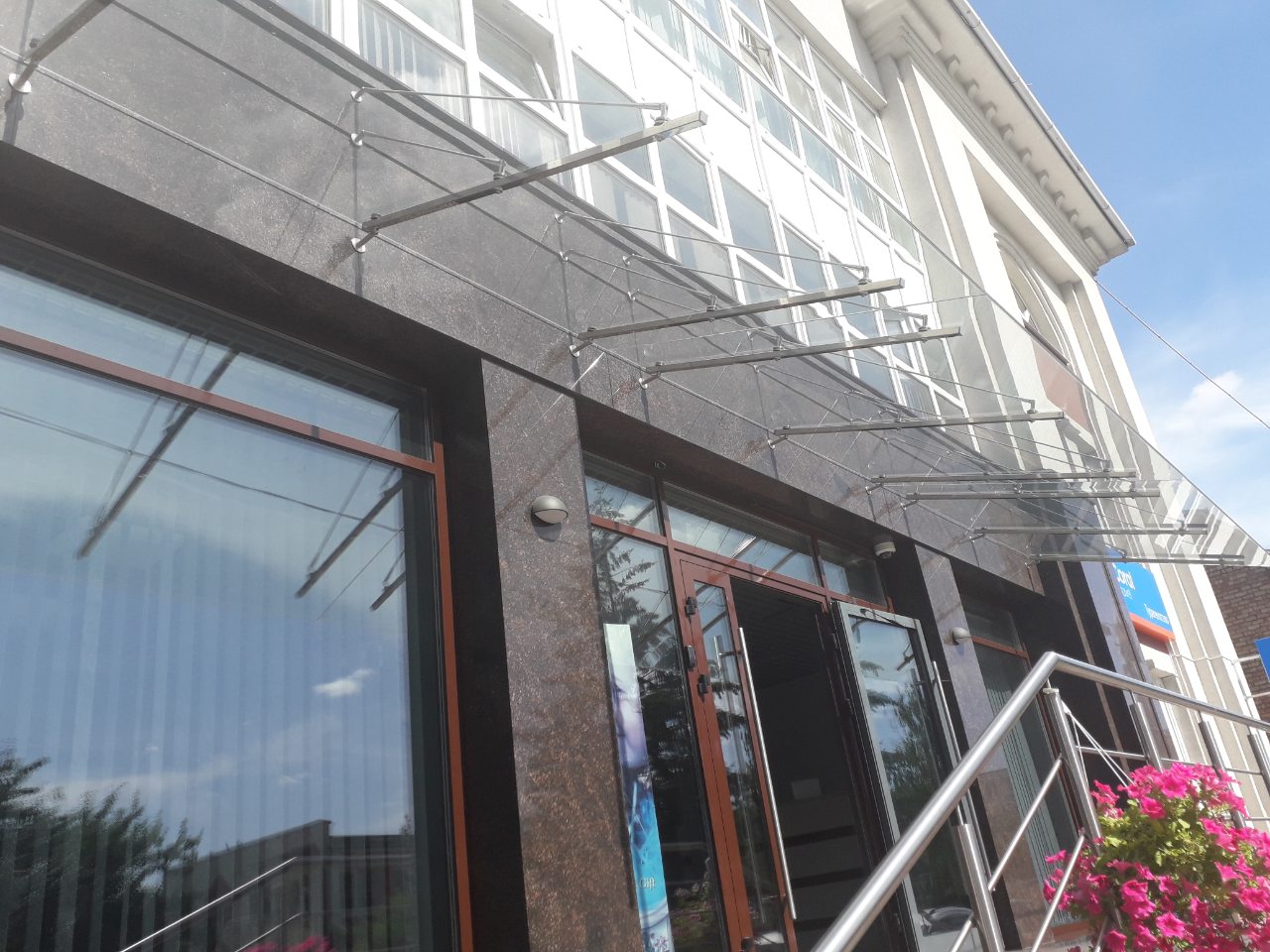

Примеры использования
