Системы натяжных конструкций

Системы натяжных конструкций MILLIANA – надёжные решения для реализации сложных задач.

Преимущества натяжных конструкций MILLIANA:

Собственное производство = цена ниже + контроль качества + скорость поставок
Адаптация под ГОСТ и СП – полное соответствие нормам РФ
Наличие документации, подтверждающей соответствие продукции: сертификаты, технические условия, протоколы испытаний
Механическая обработка без литья и порошковых технологий – прочность, точность размеров, отсутствие пор и гарантированная чистота поверхности
Максимальная регулировка длины систем М10-М24: в каждой вилке на ±0,7 диаметра резьбы, в каждой натяжной муфте на ±1,4 диаметра резьбы (для М30 и М36 размеры в таблице ниже)
Техническая помощь и сопровождение, чертежи, инструкции и монтажные схемы
Подбор конфигурации элементов, длины и диаметров стержней под нагрузку, быстрый расчёт количества и стоимости

Технические характеристики и свойства натяжных конструкций MILLIANA:

Нержавеющая сталь AISI 304 (08Х18Н10) – высокая коррозионная стойкость и отличные механические свойства, эстетика и долговечность
Пожарная безопасность, подтверждённая сертификатом – группа горючести НГ (негорючий) по ГОСТ 30244-94

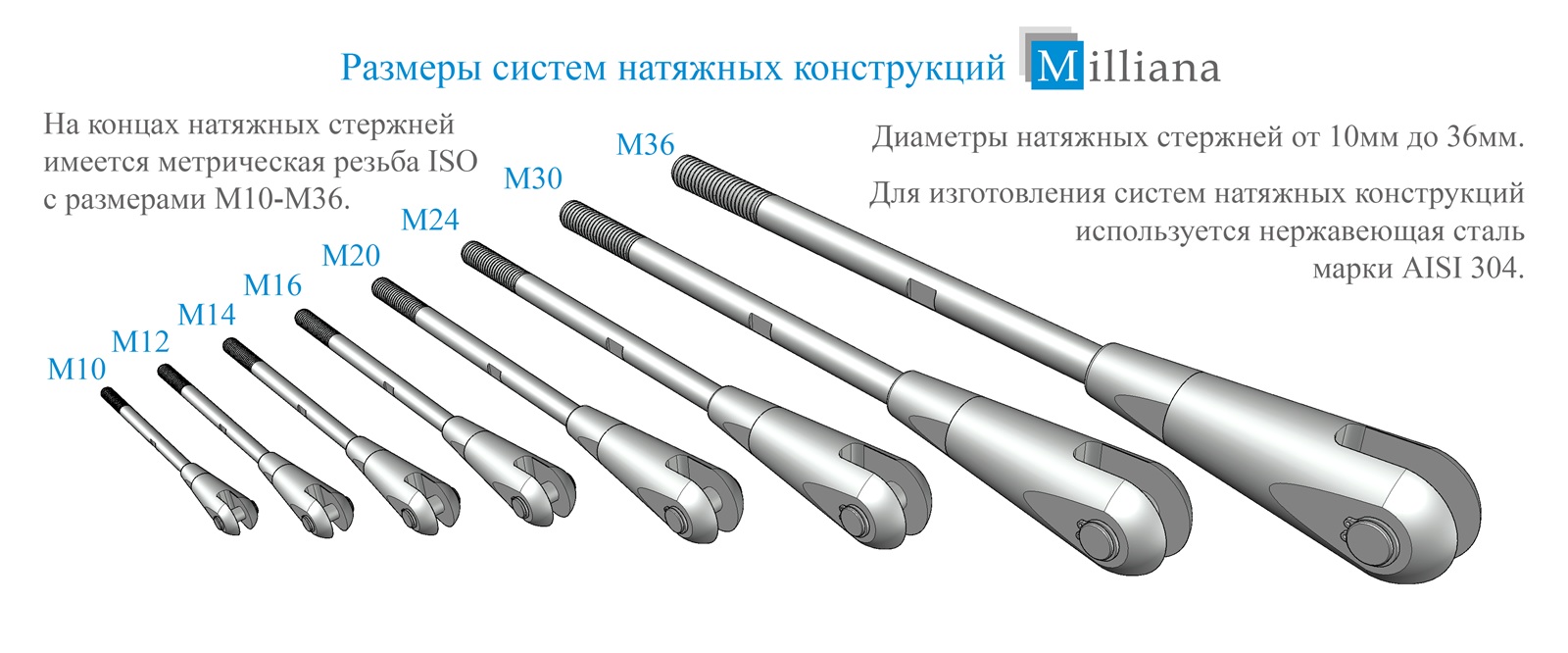

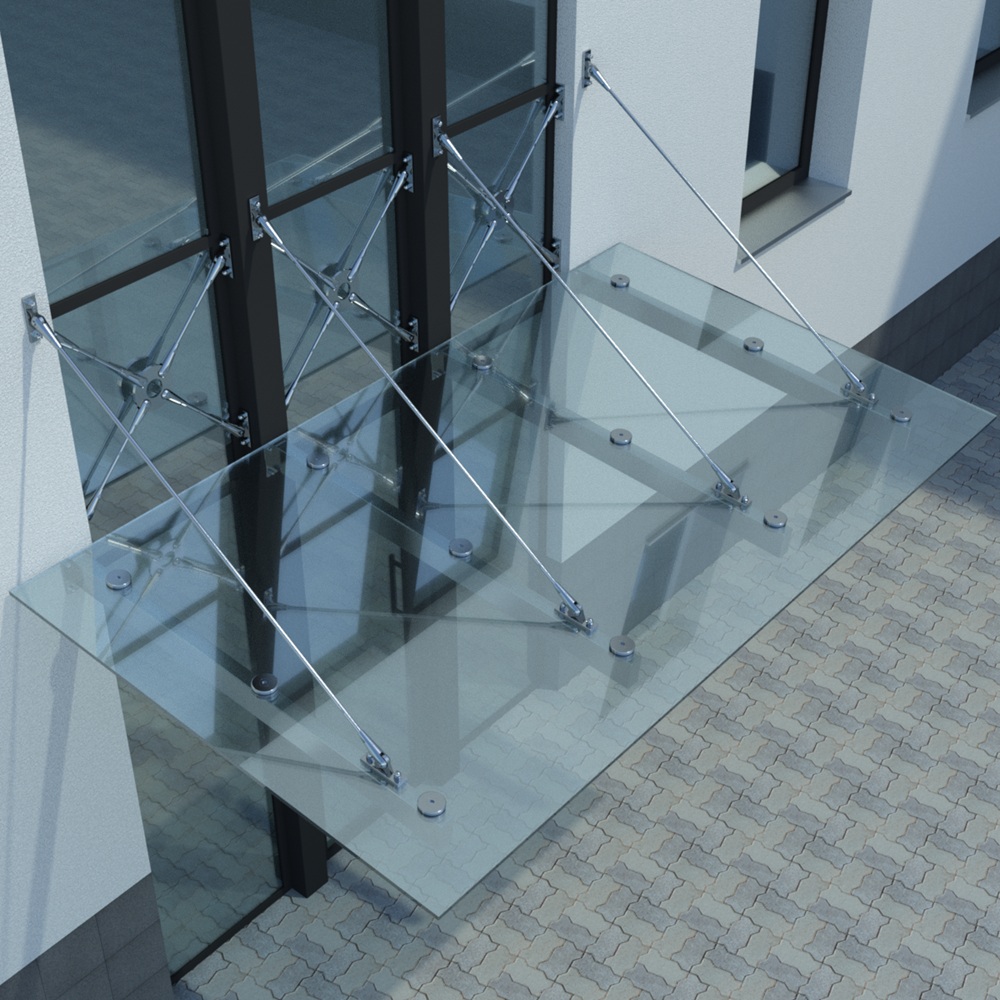

Стержни с диаметрами 10, 12, 14, 16, 20, 24, 30, 36 мм – покрытие любых нагрузок от лёгких козырьков до сложных конструкций
Резьба ISO M10–M36, штифты со стопорными кольцами – быстрая сборка и регулировка натяжения
Максимальная нагрузка для систем натяжных конструкций из нержавеющей стали AISI 304 с пределом текучести 330Н/мм²:

Диаметр стержня и резьбы, мм	М10	М12	М14	М16	М20	М24	М30	М36
Максимальная нагрузка, кН	16	25	34	47	74	106	171	250

Закажите вашу систему натяжных конструкций уже сегодня! Не переплачивайте за импортную продукцию, и это мы сейчас говорим не только о цене, но и о вашем бесценном времени. Получите надёжные, безопасные и эстетичные конструкции которые будут работать на вашем объекте под постоянной нагрузкой десятилетиями.

СЕРТИФИКАТЫ, ПРОТОКОЛЫ ИСПЫТАНИЙ

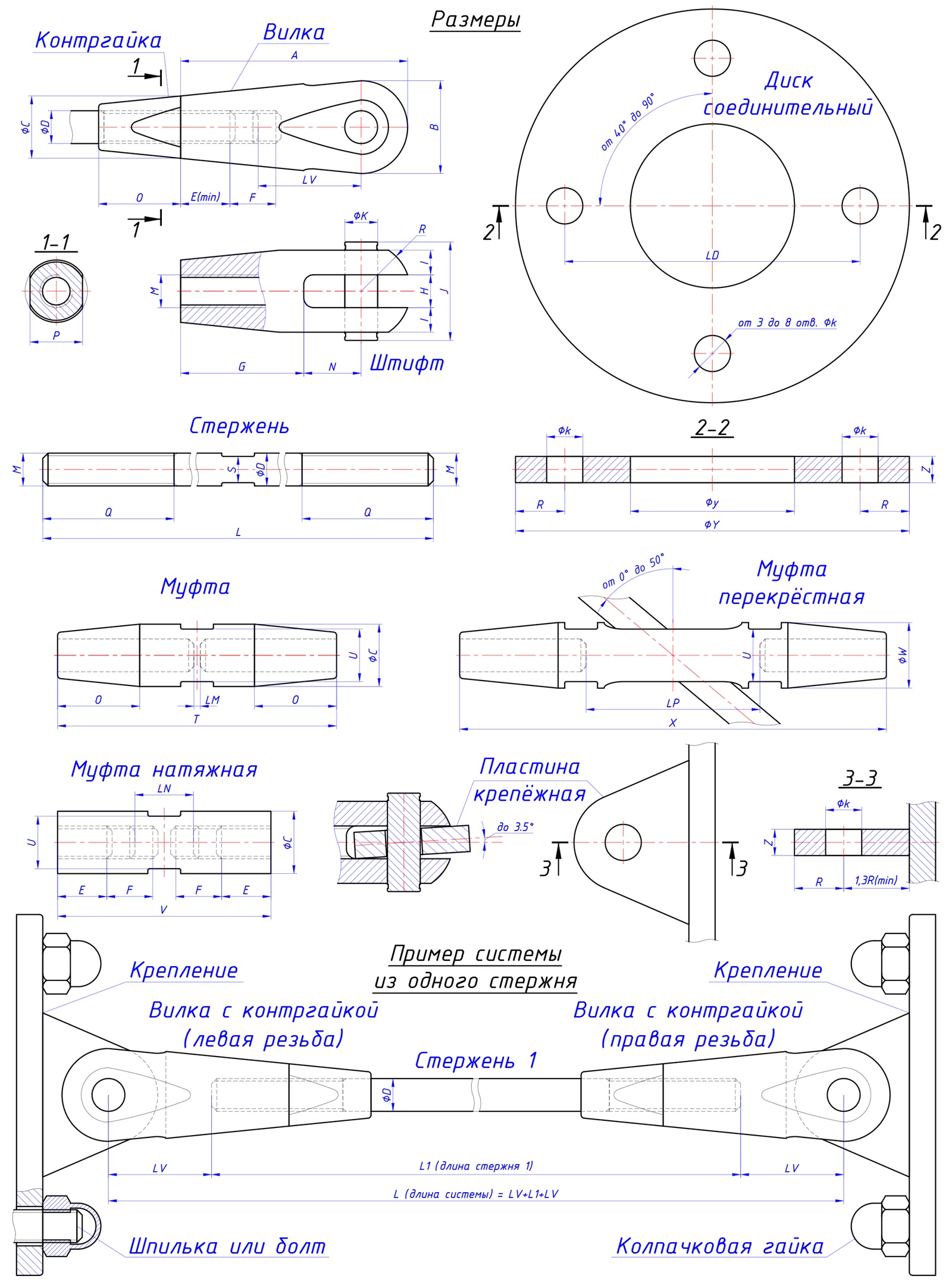

Для удобства проектирования все основные размеры элементов систем натяжных конструкций «MILLIANA» представлены одним наглядным изображением с таблицей, а также в DWG и PDF файлах.

Таблица размеров элементов систем натяжных конструкций «MILLIANA»

Резьба (М)	М10	М12	М14	М16	М20	М24	М30	М36
А (мм)	69,1	83	96,8	110,6	138,3	165,9	207,4	248,9
В (мм)	28,3	33,9	39,6	45,3	56,6	67,9	84,9	101,8
С (мм)	19	22,8	26,6	30,4	38	45,6	57	68,4
D – диаметр стержня (мм)	10	12	14	16	20	24	30	36
Е – минимальное зацепление (мм)	15	18	21	24	30	36	45	54
F – регулировка (мм)	14	16,8	19,6	22,4	28	33,6	30	20
G (мм)	37,5	45	52,5	60	75	90	112,5	135
H (мм)	10	12	14	16	20	24	30	36
I (мм)	7,5	9	10,5	12	15	18	22,5	27
J (мм)	30	36	42	48	60	70	86	104
K (мм)	10	12	14	16	20	24	30	36
L (мм)	220-6000	220-6000	220-6000	220-6000	330-6000	330-6000	440-6000	440-6000
M (мм)	10	12	14	16	20	24	30	36
N (мм)	17,5	21	24,5	28	35	42	52,5	63
O (мм)	25	30	35	40	50	60	75	90
P (мм)	16	19	22	26	32	38	48	58
Q (мм)	40	48	56	64	80	96	108	114
R (мм)	15	18	21	24	30	36	45	54
S (мм)	8	10	12	14	16	20	24	29
T (мм)	85	102	119	136	170	204	255	306
U (мм)	16	19	22	26	32	38	48	58
V (мм)	65	78	91	104	130	156	195	234
W (мм)	20	24	28	32	40	48	60	72
X (мм)	130	156	182	208	260	312	390	468
k (мм)	11	13	15	17	22	26	33	40
y (мм)	50	60	70	80	100	120	150	180
Y (мм)	120	144	168	192	240	288	360	432
Z (мм)	8-9	9,5-11	11-13	13-15	16-19	19-23	24-29	29-35
LV – от оси вилки до стержня (мм)	31	38	44	50	63	75	100	128
LM – между стержнями в муфте (мм)	1	1	1	2	2	2	27	64
LN – между стержнями в муфте натяжной (мм)	17	20	24	27	34	42	65	94
LP – между стержнями в муфте перекрёстной (мм)	46	55	64	74	92	110	162	226
LD – между отверстиями в диске (мм)	90	108	126	144	180	216	270	324

✕
