1. Варианты покрытия: стекло закалённое, триплекс закалённый, монолитный поликарбонат.
2. Регулировка держателей стекла по высоте.
3. Максимальный вылет козырька - 1500 мм.

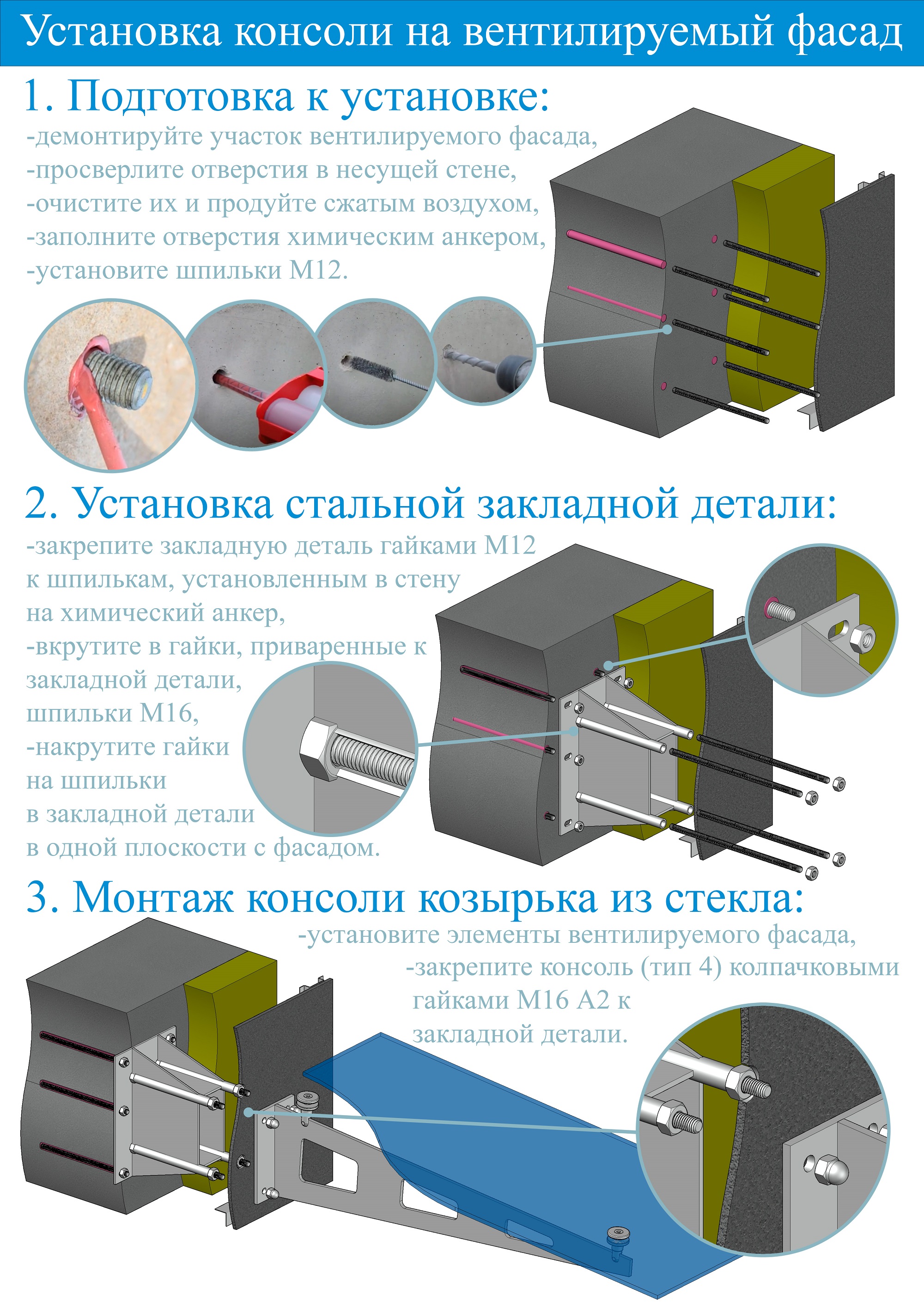

4. Возможен монтаж на вентиллируемый или мокрый утеплённый фасад.
5. Крепёжные элементы из нержавеющей стали входят в комплект.
Артикул: КСП 1500/304 Р
Цена опт: 26 400 рублей
Цена разница: 28 800 рублей
Сдвоенное консольное крепление позволяет закрепить торцы сразу двух стёкол. Это в свою очередь, позволяет архитектору не ограничиваться длиной стекла, а заказчику сэкономить финансовые средства
Артикул: КСП-Д 1500/304 Р
Цена опт: 29 400 рублей
Цена разница: 31 800 рублей
КСП 1500/304 Р
КСП 1500/304 Р
Консоли для козырьков из стекла КСП 1500/304 Р. Правила проектирования
|
Нормативное значение веса снегового покрова Sg, кН/м2 (город или снеговой район по СП 20.13330.2016) |
Распределённая на 1 м2 снеговая нагрузка с коэфициентом надёжности 1,4, кг/м2 |
Стекло, мм |
Максимальное расстояние между консолями Mmax и М, мм |
|
|
2 консоли Mmax, мм |
3 консоли и более М, мм |
|||
|
1,45 (Москва) |
207 |
6+6 |
1300 |
1200 |
|
8+8 |
1300 |
1200 |
||
|
1,3 (Санкт-Петербург) |
186 |
6+6 |
1300 |
1200 |
|
8+8 |
1300 |
1200 |
||
|
0,5 (I) |
71 |
6+6 |
1300 |
1300 |
|
1,0 (II) |
143 |
6+6 |
1300 |
1300 |
|
1,5 (III) |
214 |
6+6 |
1300 |
1200 |
|
8+8 |
1300 |
1200 |
||
|
2,0 (IV) |
286 |
8+8 |
1300 |
1100 |
|
2,5 (V) |
357 |
8+8 |
1200 |
1000 |
|
3,0 (VI) |
428 |
10+10 |
1100 |
900 |
Максимальное расстояние между консолями в таблице определено исходя из прочности стекла и способности одной консоли выдержать вес стекла и равномерно распределённую снеговую нагрузку с коэфициентом надёжности 1,4.
При расчёте нагрузки на консоли козырька следует учитывать не только собственный вес стекла и снеговые нагрузки, но и ветровые нагрузки и внезапную мгновенную нагрузку от динамического удара, например от схода с кровли снега с наледью или падения сосулек.
Требования по назначению нагрузок, воздействий и их сочетаний на козырьки содержатся в СП 20.13330.2016 «СНиП 2.01.07–85* Нагрузки и Воздействия».
