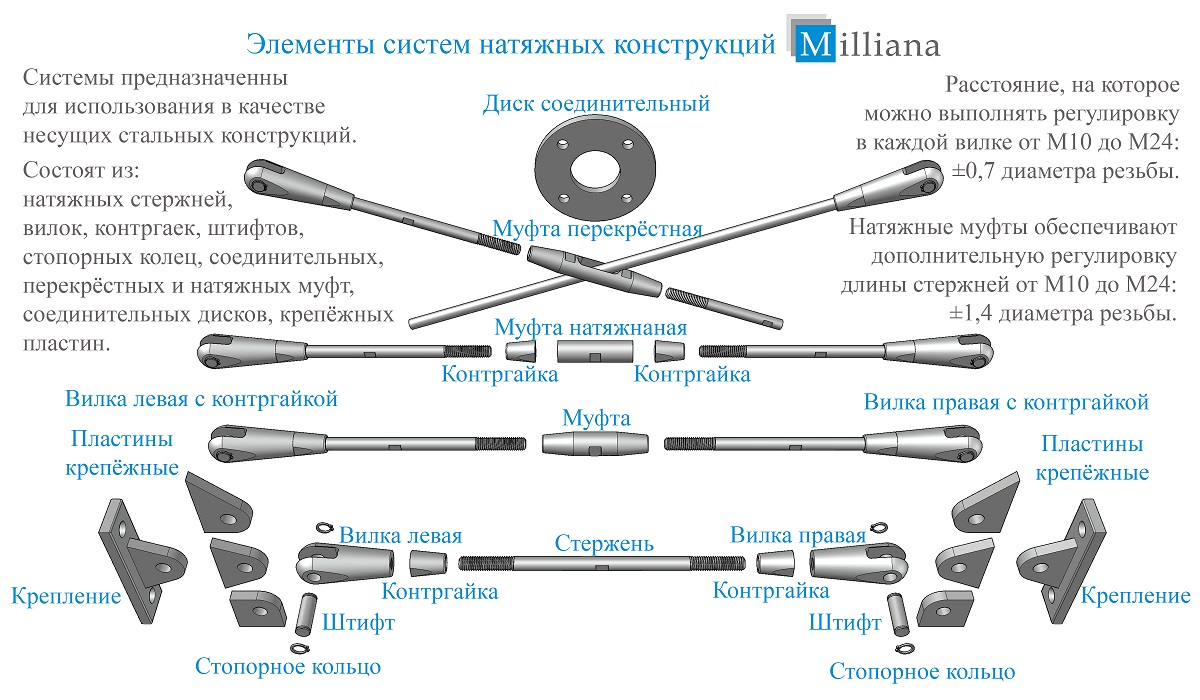

Системы натяжных конструкций MILLIANA – надёжные решения для реализации сложных задач.
Преимущества натяжных конструкций MILLIANA:
-
Собственное производство = цена ниже + контроль качества + скорость поставок
-
Адаптация под ГОСТ и СП – полное соответствие нормам РФ
-
Наличие документации, подтверждающей соответствие продукции: сертификаты, технические условия, протоколы испытаний
-
Механическая обработка без литья и порошковых технологий – прочность, точность размеров, отсутствие пор и гарантированная чистота поверхности
-

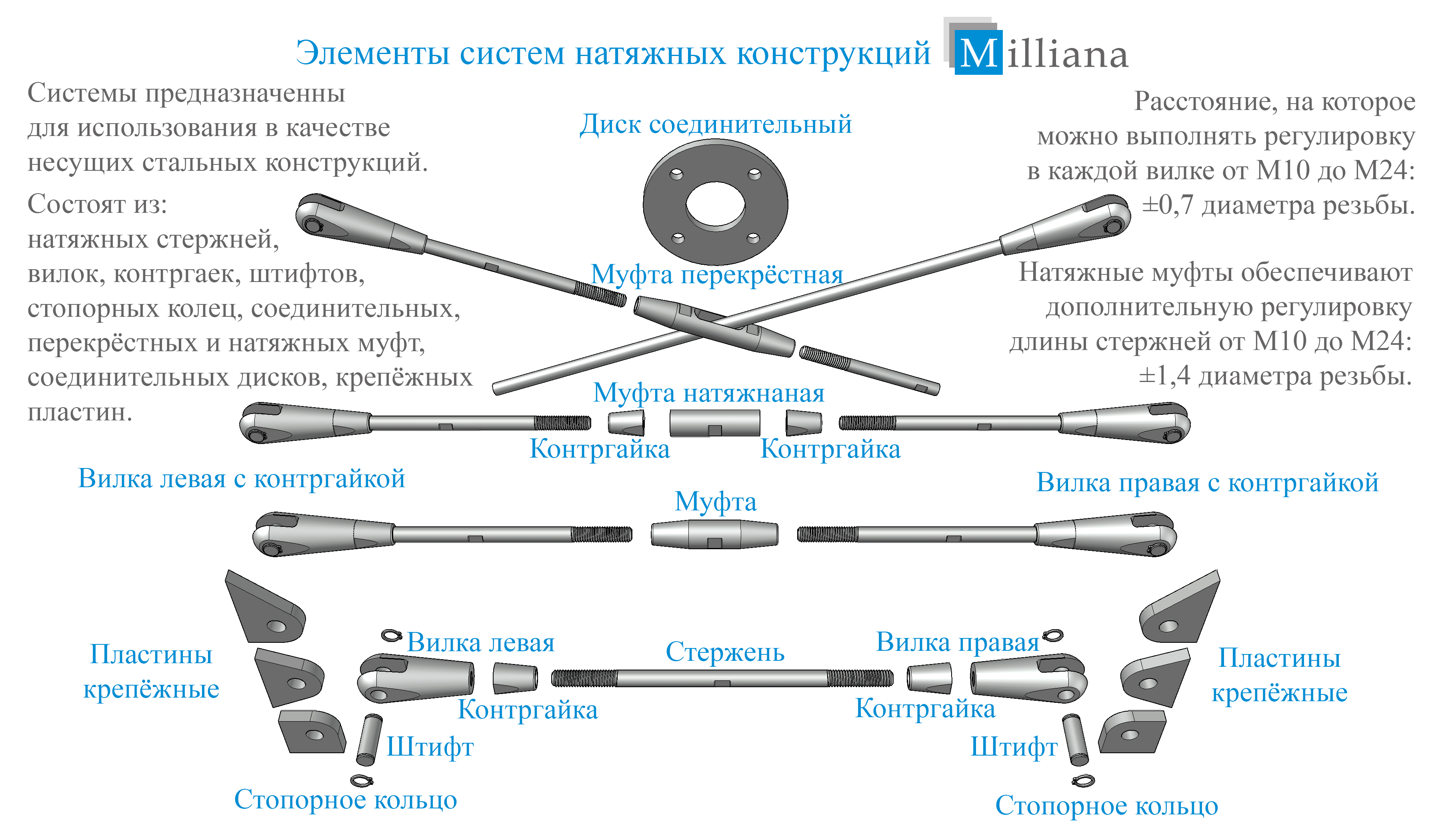

Максимальная регулировка длины систем М10-М24: в каждой на ±0,7 диаметра резьбы, в каждой натяжной муфте на ±1,4 диаметра резьбы (для М30 и М36 размеры в таблице ниже)
-
Техническая помощь и сопровождение, чертежи, инструкции и монтажные схемы
-
Подбор конфигурации элементов, длины и диаметров стержней под нагрузку, быстрый расчёт количества и стоимости
Технические характеристики и свойства натяжных конструкций MILLIANA:
-
Нержавеющая сталь AISI 304 (08Х18Н10) – высокая коррозионная стойкость и отличные механические свойства, эстетика и долговечность
-
Пожарная безопасность, подтверждённая сертификатом – группа горючести НГ (негорючий) по ГОСТ 30244-94
-

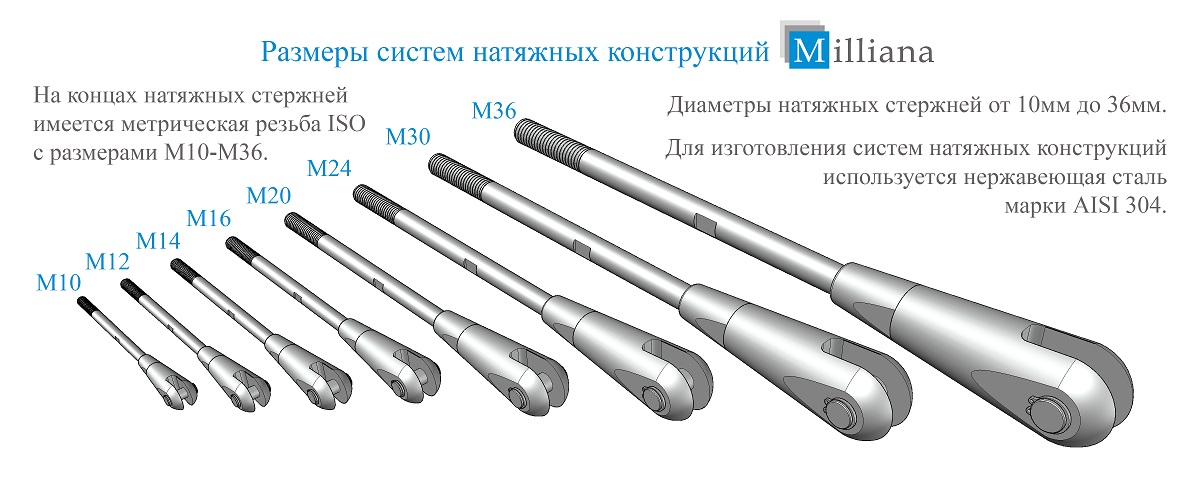

Стержни с диаметрами 10, 12, 14, 16, 20, 24, 30, 36 мм – покрытие любых нагрузок от лёгких козырьков до сложных конструкций
-
Резьба ISO M10–M36, штифты со стопорными кольцами – быстрая сборка и регулировка натяжения
-
Максимальная нагрузка для систем натяжных конструкций из нержавеющей стали AISI 304 с пределом текучести 330Н/мм2:
|
Диаметр стержня и резьбы, мм |
М10 |
М12 |
М14 |
М16 |
М20 |
М24 |
М30 |
М36 |
|
Максимальная нагрузка, кН |
16 |
25 |
34 |
47 |
74 |
106 |
171 |
250 |
Закажите вашу систему натяжных конструкций уже сегодня! Не переплачивайте за импортную продукцию, и это мы сейчас говорим не только о цене, но и о вашем бесценном времени. Получите надёжные, безопасные и эстетичные конструкции которые будут работать на вашем объекте под постоянной нагрузкой десятилетиями.

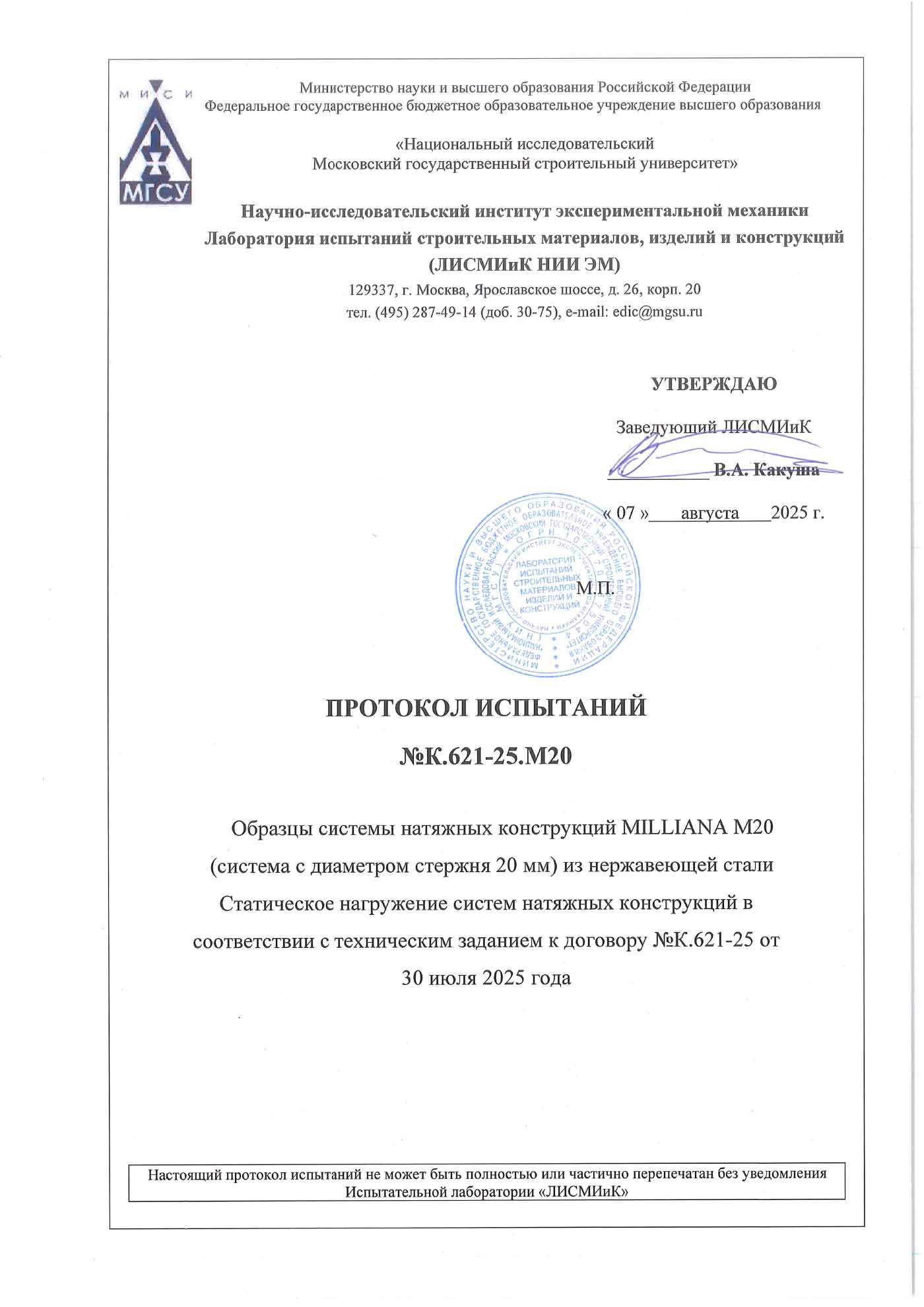

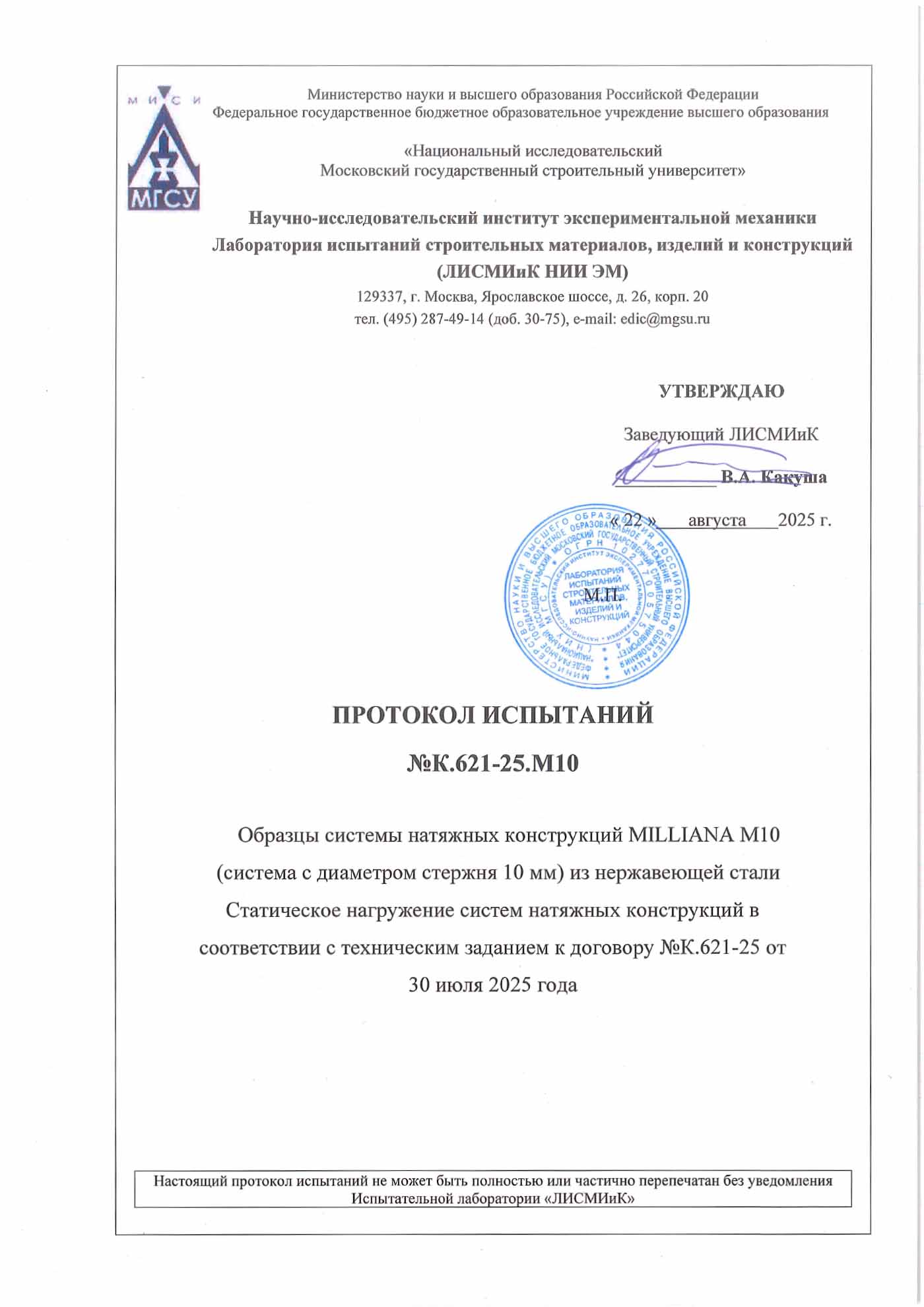

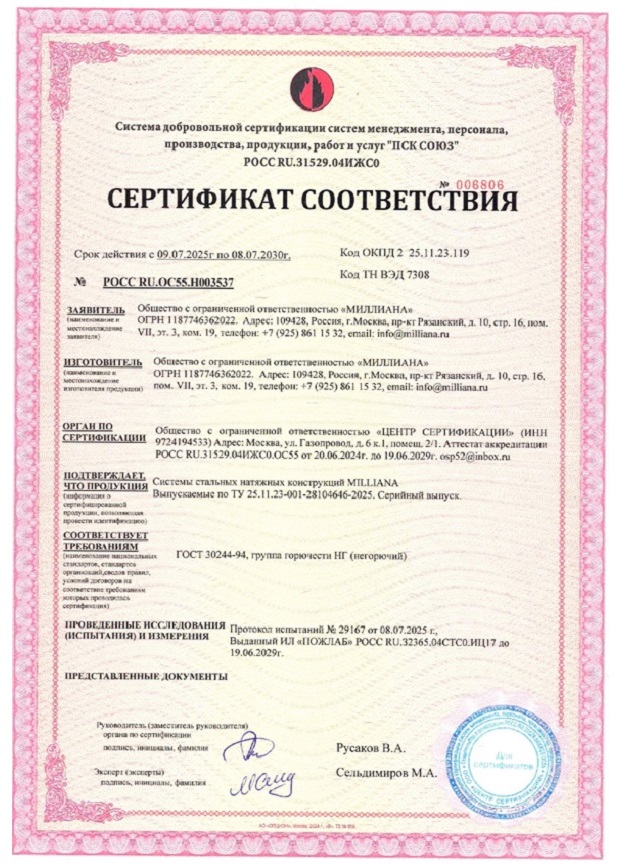

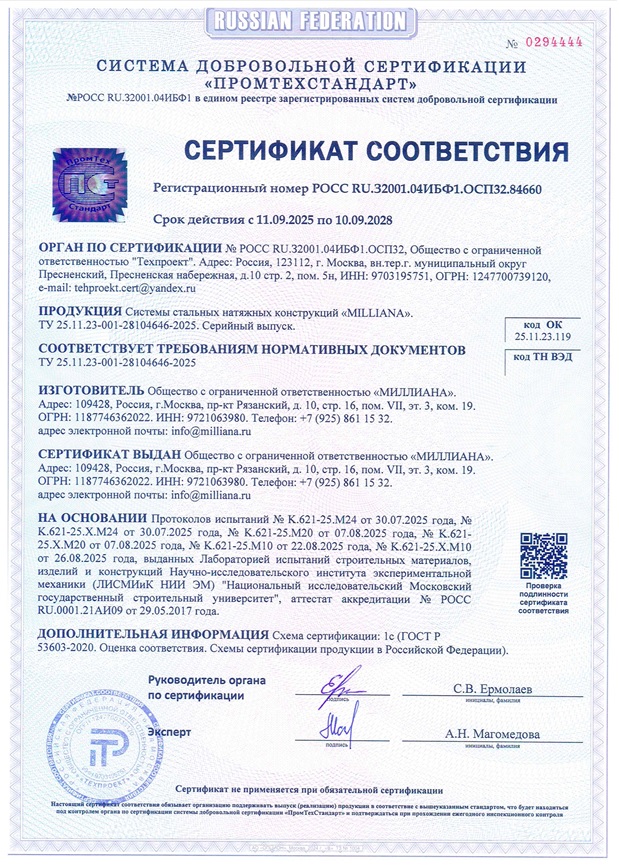

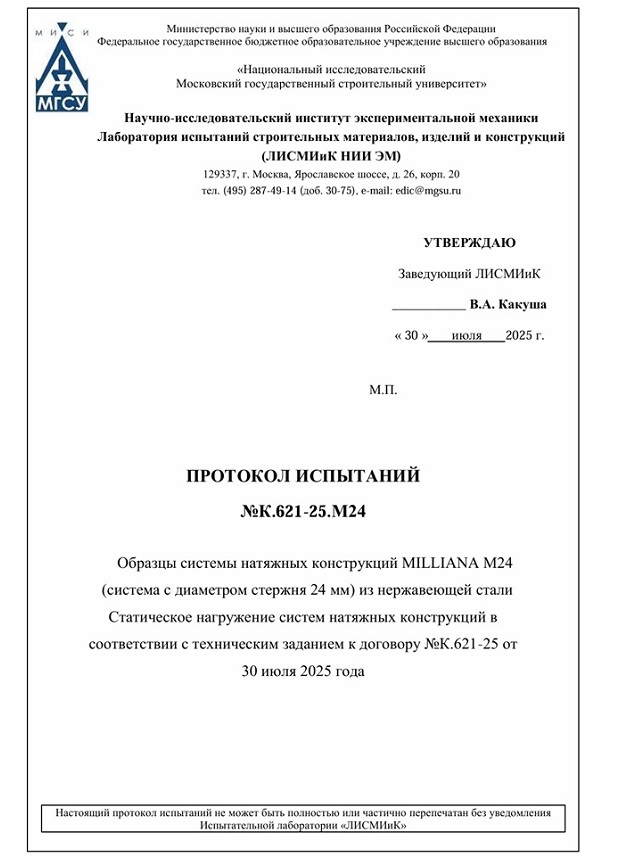

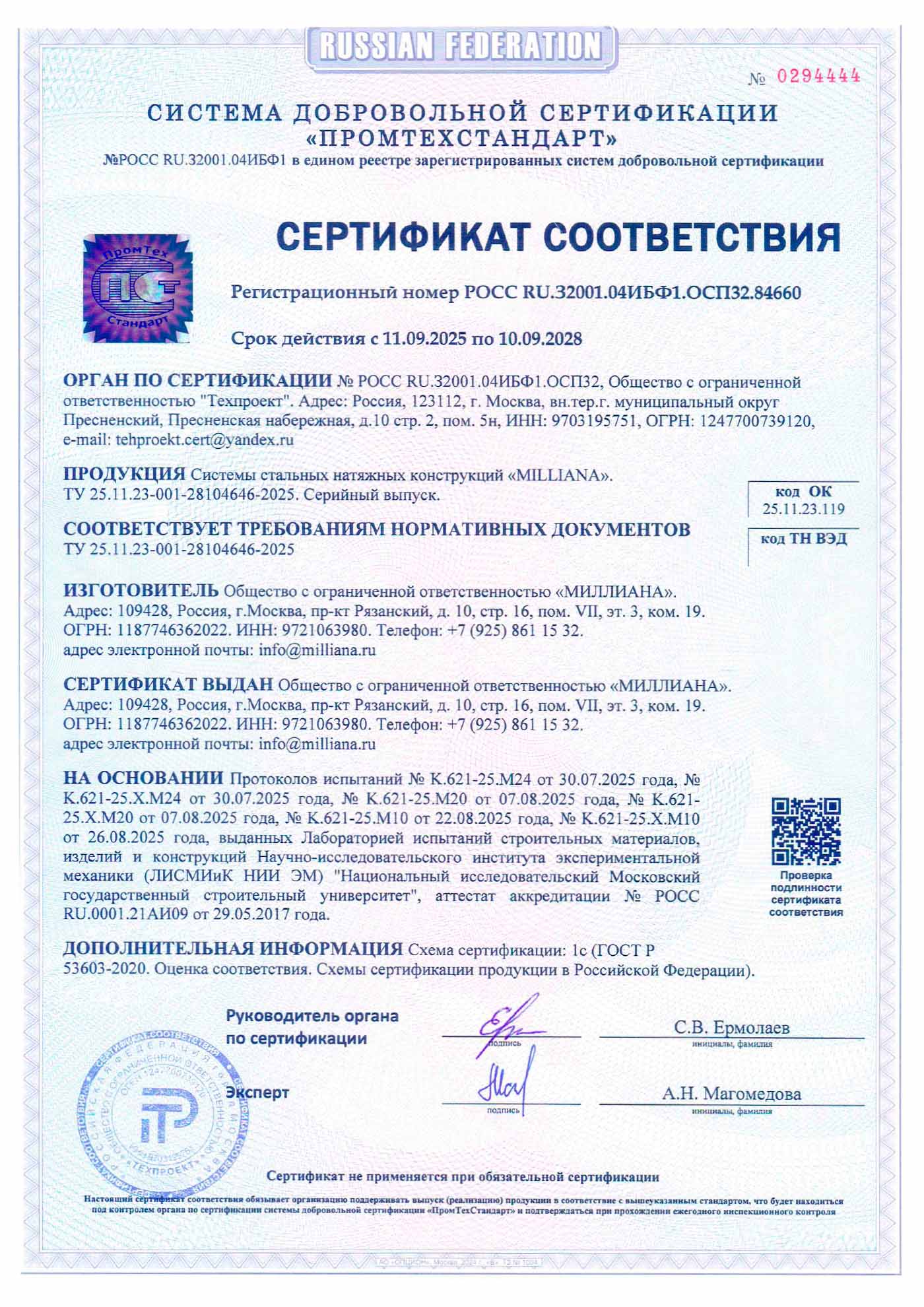

СЕРТИФИКАТЫ, ПРОТОКОЛЫ ИСПЫТАНИЙ

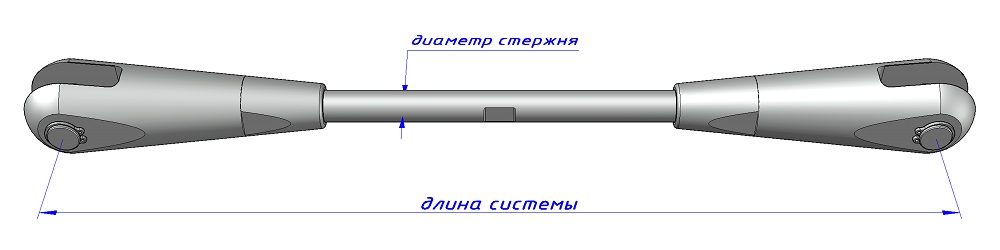

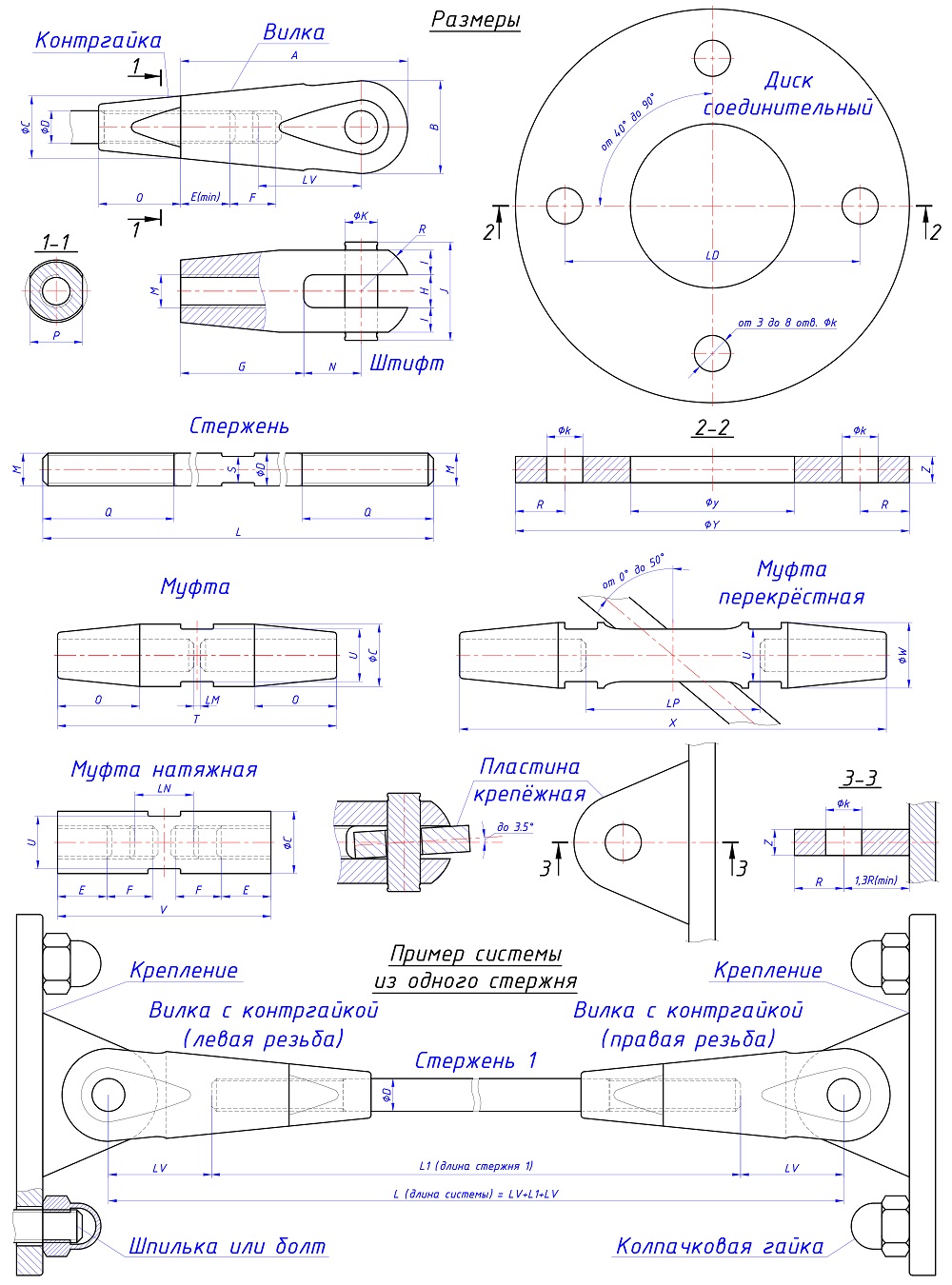

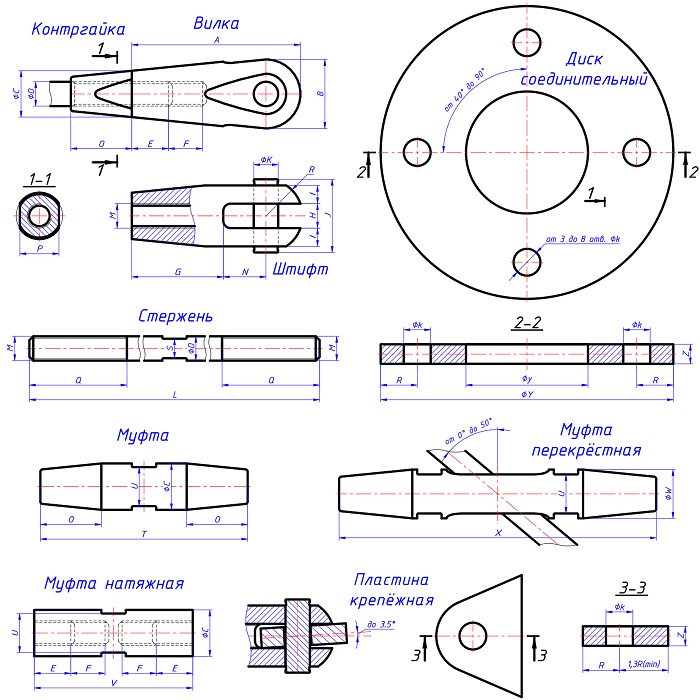

Таблица размеров элементов систем натяжных конструкций «MILLIANA»
|
Резьба (М) |
М10 |
М12 |
М14 |
М16 |
М20 |
М24 |
М30 |
М36 |
|
А (мм) |
69,1 |
83 |
96,8 |
110,6 |
138,3 |
165,9 |
207,4 |
248,9 |
|
В (мм) |
28,3 |
33,9 |
39,6 |
45,3 |
56,6 |
67,9 |
84,9 |
101,8 |
|
С (мм) |
19 |
22,8 |
26,6 |
30,4 |
38 |
45,6 |
57 |
68,4 |
|
D – диаметр стержня (мм) |
10 |
12 |
14 |
16 |
20 |
24 |
30 |
36 |
|
Е – минимальное зацепление (мм) |
15 |
18 |
21 |
24 |
30 |
36 |
45 |
54 |
|
F – регулировка (мм) |
14 |
16,8 |
19,6 |
22,4 |
28 |
33,6 |
30 |
20 |
|
G (мм) |
37,5 |
45 |
52,5 |
60 |
75 |
90 |
112,5 |
135 |
|
H (мм) |
10 |
12 |
14 |
16 |
20 |
24 |
30 |
36 |
|
I (мм) |
7,5 |
9 |
10,5 |
12 |
15 |
18 |
22,5 |
27 |
|
J (мм) |
30 |
36 |
42 |
48 |
60 |
70 |
86 |
104 |
|
K (мм) |
10 |
12 |
14 |
16 |
20 |
24 |
30 |
36 |
|
L (мм) |
220-6000 |
220-6000 |
220-6000 |
220-6000 |
330-6000 |
330-6000 |
440-6000 |
440-6000 |
|
M (мм) |
10 |
12 |
14 |
16 |
20 |
24 |
30 |
36 |
|
N (мм) |
17,5 |
21 |
24,5 |
28 |
35 |
42 |
52,5 |
63 |
|
O (мм) |
25 |
30 |
35 |
40 |
50 |
60 |
75 |
90 |
|
P (мм) |
16 |
19 |
22 |
26 |
32 |
38 |
48 |
58 |
|
Q (мм) |
40 |
48 |
56 |
64 |
80 |
96 |
108 |
114 |
|
R (мм) |
15 |
18 |
21 |
24 |
30 |
36 |
45 |
54 |
|
S (мм) |
8 |
10 |
12 |
14 |
16 |
20 |
24 |
29 |
|
T (мм) |
85 |
102 |
119 |
136 |
170 |
204 |
255 |
306 |
|
U (мм) |
16 |
19 |
22 |
26 |
32 |
38 |
48 |
58 |
|
V (мм) |
65 |
78 |
91 |
104 |
130 |
156 |
195 |
234 |
|
W (мм) |
20 |
24 |
28 |
32 |
40 |
48 |
60 |
72 |
|
X (мм) |
130 |
156 |
182 |
208 |
260 |
312 |
390 |
468 |
|
k (мм) |
11 |
13 |
15 |
17 |
22 |
26 |
33 |
40 |
|
y (мм) |
50 |
60 |
70 |
80 |
100 |
120 |
150 |
180 |
|
Y (мм) |
120 |
144 |
168 |
192 |
240 |
288 |
360 |
432 |
|
Z (мм) |
8-9 |
9,5-11 |
11-13 |
13-15 |
16-19 |
19-23 |
24-29 |
29-35 |
|
LV – от оси вилки |
31 |
38 |
44 |
50 |
63 |
75 |
100 |
128 |
|
LM – между стержнями |
1 |
1 |
1 |
2 |
2 |
2 |
27 |
64 |
|
LN – между стержнями |
17 |
20 |
24 |
27 |
34 |
42 |
65 |
94 |
|
LP – между стержнями |
46 |
55 |
64 |
74 |
92 |
110 |
162 |
226 |
|
LD – между отверстиями |
90 |
108 |
126 |
144 |
180 |
216 |
270 |
324 |
